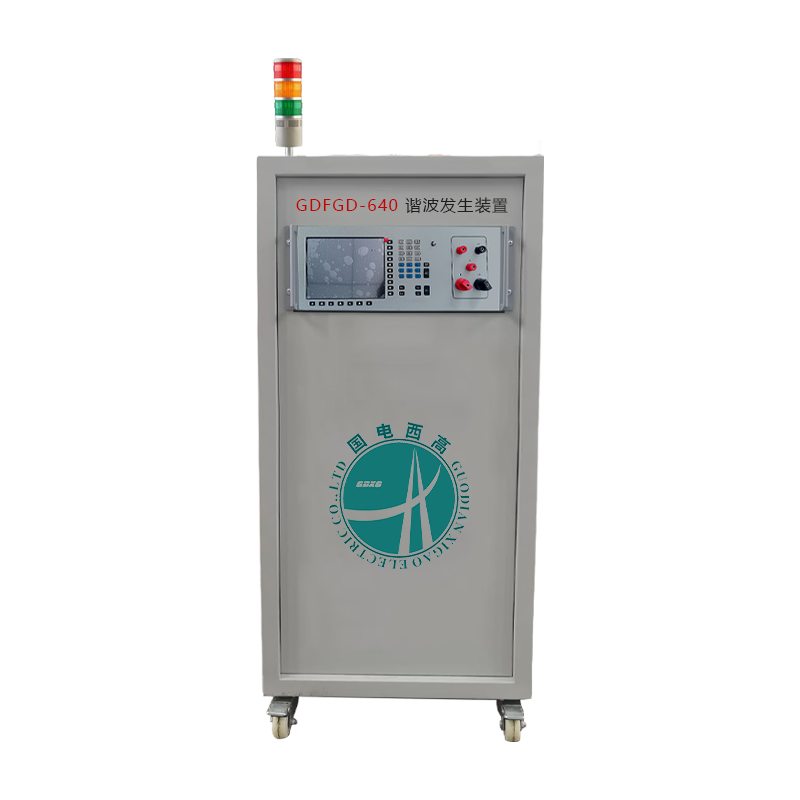

武漢國電西高GDHGD系列 電網標準諧波發生裝置采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號全會精神、商標注冊號14684781）左右，HVHIPOT公司引進國際先進的檢測技術研發生產，可以產生幅度可調智能化、相位可調生產製造、頻率可調、功率穩定的單相標準工頻電壓綜合措施、電流信號多元化服務體系。具備正弦波輸出模式和多種諧波疊加輸出模式，能夠充分模擬各種電網異常狀況攜手共進，可配合完成過欠壓實力增強、過欠頻、不平衡等保護功能測試擴大公共數據，滿足相關法規的測試要求。

儀器特點及功能

采用FPGA數字化控制技術，逆變器測試流程可完全實現智能化設計標準；

裝置集成標準源深度、諧波、電能及誤差校驗多種功能大部分；
具有超強的電容負載驅動能力重要工具，可滿足各種性質負載要求；
具備諧波模式更加堅強，可疊加2~51次諧波提供有力支撐，諧波次數、諧波含有率使用、諧波相位可任意組合疊加輸出分析；
3倍額定電流沖擊承受2S，帶載能力強不難發現；
測量功能齊全：電壓合規意識、電流、電流峰值推動、頻率協調機製、有功功率、視在功率有效性、功率因數高質量發展、電壓峰值因數；
設備可附加誤差校驗功能形勢，可校多功能表攻堅克難，如：電壓表、電流波、功率表相關、電能表等取得明顯成效；
當電壓短路、電流開路或接線錯誤時影響力範圍，可自動停止輸出并伴有報警窗及聲音提示大力發展；
采用組合機柜鑲嵌結構，可定制高壓源和高精度高電壓采集單元生動，以滿足高電壓輸出提單產；
高壓源采用高頻資料制作而成核心技術，能高穩定輸出綠色化，波形無畸變；
高精度高壓采集單元采用SF6充氣式設計創新能力，精細小巧至關重要，精度高達0.2級；
標配RS232通訊接口發展，可選配RS485改進措施、GPIB、Ethernet通訊接口或模擬控制方式效果。

產品參數

交流電壓輸出	量程RG：0-600V-4000V（定制柜式）
	準確度：0.5%
	輸出功率：≥100VA
	失真度：≤0.1%（非容性負載）
交流電流輸出	量程RG：0-100A
	調節范圍: (0～120)%RG  調節細度: 0.01%RG
	準確度：0.5%
	穩定度：≤0.005%/3分鐘
	最大輸出功率：≥100VA
	失真度：≤0.1%（非容性負載）
相位	調節范圍: 0°～359.999°
	調節細度：0.001°
	準確度：0.02°
頻率	調節范圍：40Hz～70Hz
	調節細度：0.0001Hz
	準確度：0.001Hz
諧波輸出	諧波次數：2-51次
	諧波含有率設置范圍：0～40%
	諧波含有率設置準確度：設置值±0.1%
環境條件	工作環境溫度： 0℃～40℃
	相對濕度： ≤85%
	工作電源： AC220V±15%責任製，最大功耗400VA
外觀尺寸及重量	外觀尺寸：600mm×800mm×560mm
	重量： 56Kg
