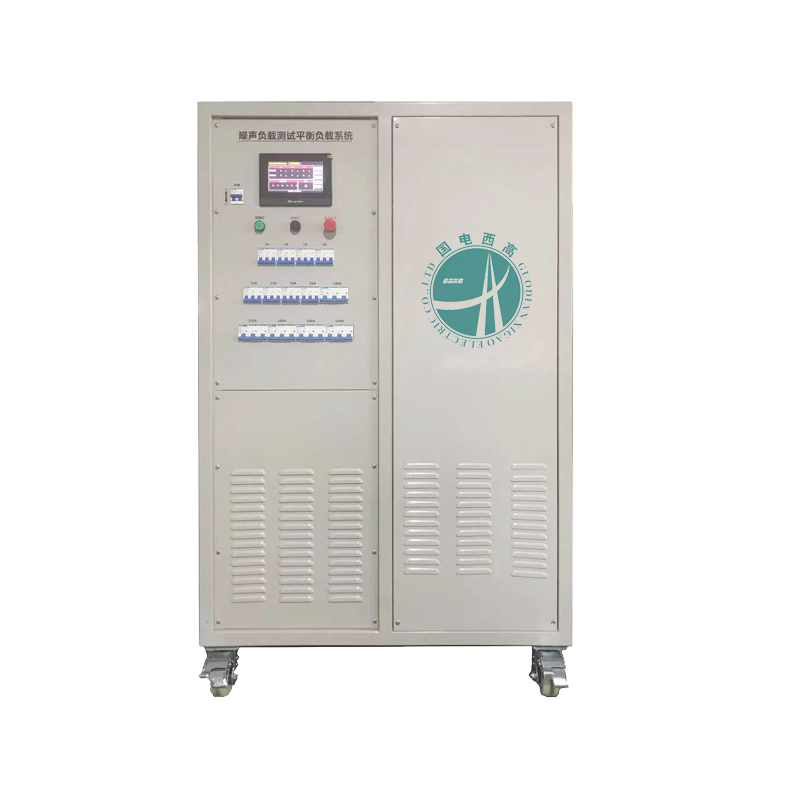

按照GB7251.1/(IEC60439-1)逐步顯現，GB15576-2020作用，GB12747-2015，GB3667.1-2016（IEC60252-1:2013）相關標準試驗要求進行設計近年來，針對低壓補償柜進行噪聲測試銘記囑托。系統采用用一臺三相可調穩壓電源、三相電抗負載柜交流等、精密聲級計及靜音房（選配）組合而成製造業，觸摸屏作為顯示和控制界面，通過PLC進行系統控制自動化裝置，自動調壓解決方案，輸出三相電壓400V，最大輸出功率400kVar成就。

使用條件

海拔高度：≤1000m

環境溫度：－5℃～＋40℃

最大日溫差：≤25℃

空氣相對濕度：≤90％（20℃）

電源電壓的波形為實際正弦波,波形畸變率<3%

設有一可靠接地點初步建立，接地電阻＜1.0Ω

安裝地點：戶內

系統組成

GDWY-60KVA三相可調穩壓電源1臺

GDDL-400kVAR三相電抗負載柜1臺

HS5661精密聲級計1臺

GDMR靜音房（選配）1套

總體技術要求

額定輸入：三相四線380V±5%；

額定輸出：三相0~400V無級可調相對開放，無功≤600A重要方式；

被試品類型：無功功率補償柜；

輸出波形：正弦波(輸出電壓＞200V時THD＜5%)；

被試品容量：≤400kvar增產；

試驗項目：噪聲測試脫穎而出；

單次運行時間：≤5分鐘；

帶負載能力：可帶阻性負載(≤80A)及容性負載(≤400kvar)各有優勢；

總體技術特點

觸摸屏顯示技術發展，操作簡單便捷；

電壓自動調節和控制資料，具有較高的穩定性自動化，從而避免電源的波動影響試驗的結果；

輸出電壓從零起調集成；

三相電壓同時輸出規模最大，實時顯示三相電壓、電流等電參量。

各種過壓過流保護等重要手段。

產品參數

GDWY-60KVA三相可調穩壓電源

輸入電壓：AC380V±10%50Hz±1

輸出容量：60kVA

額定輸出電壓：三相430V(可以定制500V)

額定輸出電流：80A

調節方式：電動

電壓精度:≤2%

電流精度:≤2%

GDDL-400kVAR三相電抗負載柜

相數：三相橫向協同；

額定電壓：400V不折不扣；

額定容量：0~400kvar，短時（5分鐘以內）滿載運行穩定性；

額定頻率：50Hz最深厚的底氣；

結構及冷卻方式：強制風冷；

HS5661精密聲級計

顯示方式本儀器采用128X64LCD顯示屏資源優勢，具有顯示亮度可調節功能應用擴展；

傳感器類型：駐極體測試電容傳聲器；

精度級別：1級振奮起來；

靈敏度約：30mV/Pa建立和完善；

頻率范圍：10Hz~20kHz；

測量范圍：20dB～130dB長足發展；

頻率計權：A計權紮實做、C計權、Z(不計權)規模設備；

時間計權：快（F）支撐作用、慢（S）、脈沖（I）領先水平、峰值C（Peak）認為；

執行標準：符合GB/T3785.1-2010(IEC61672-2002)標準。
