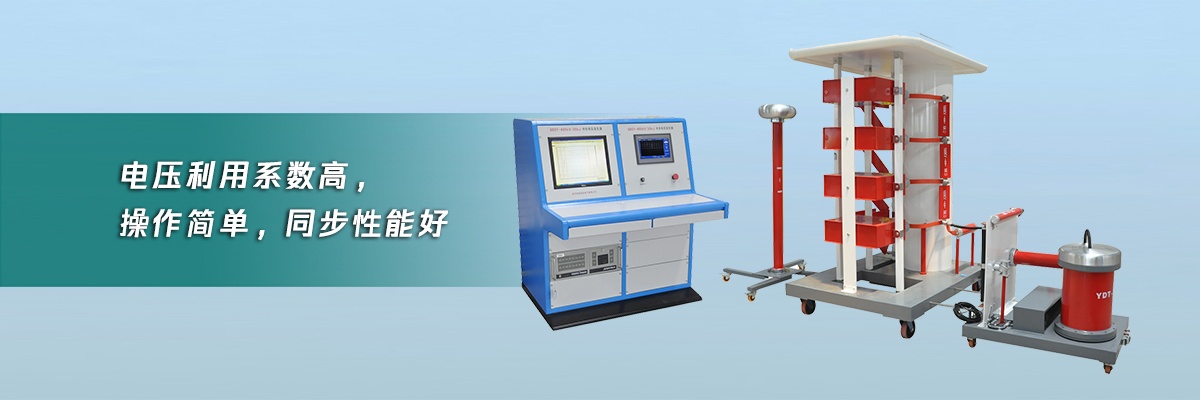

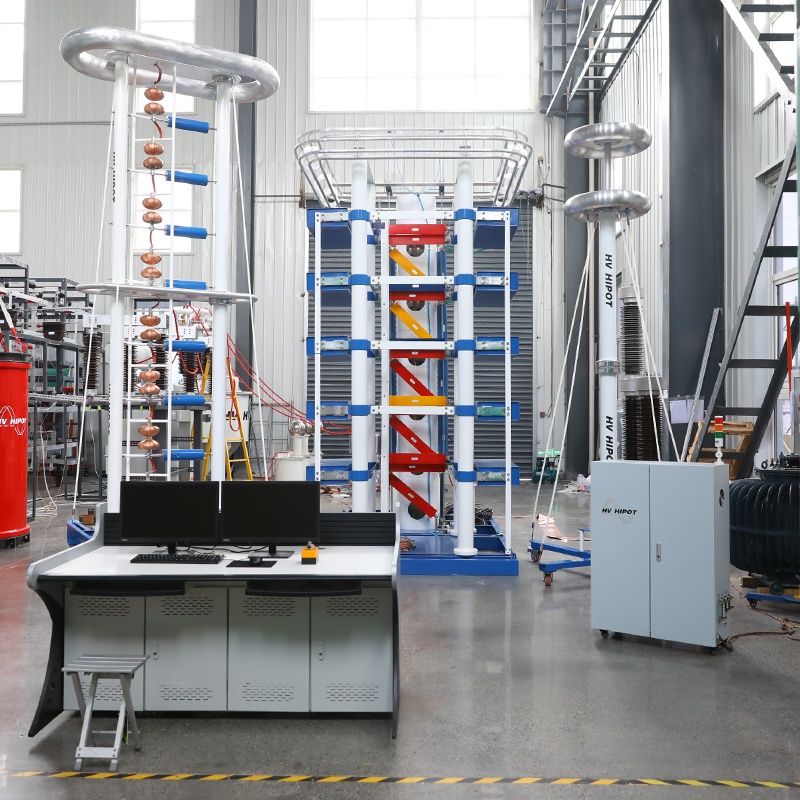

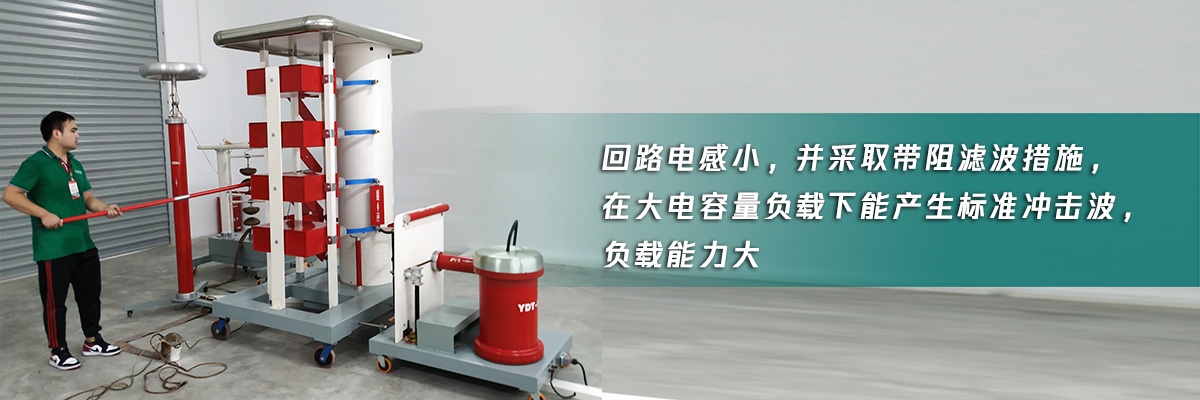

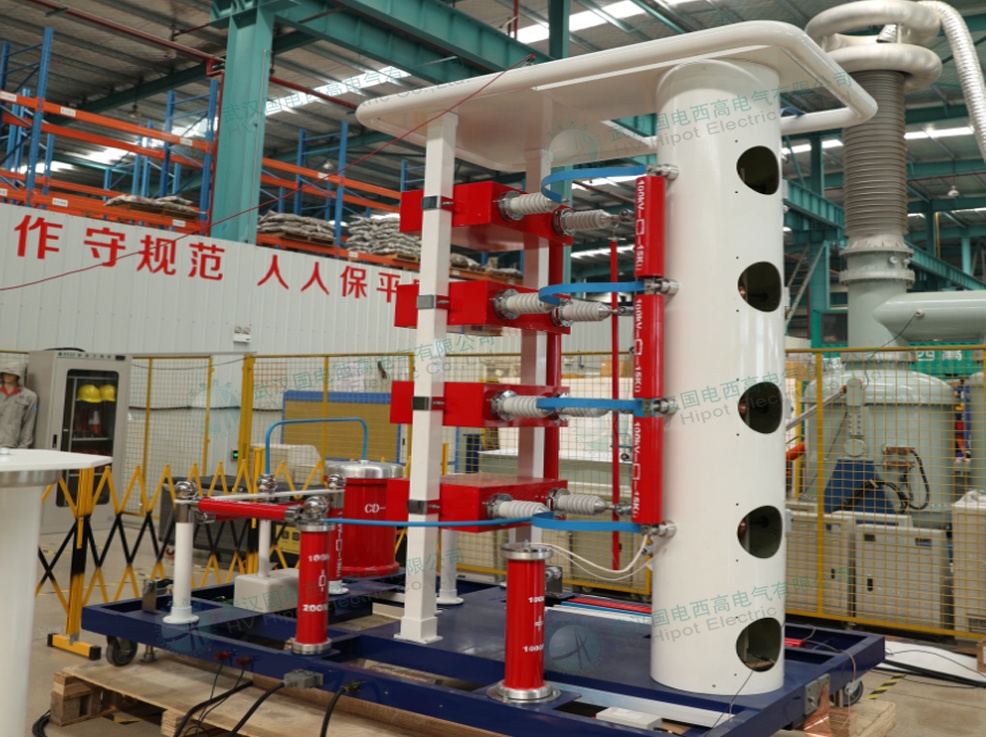

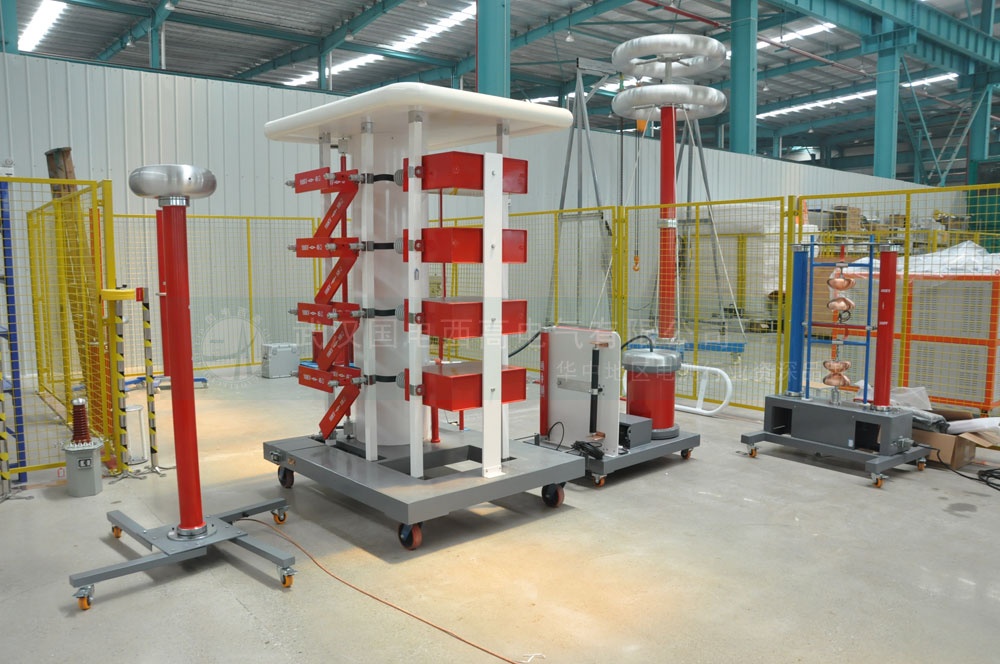

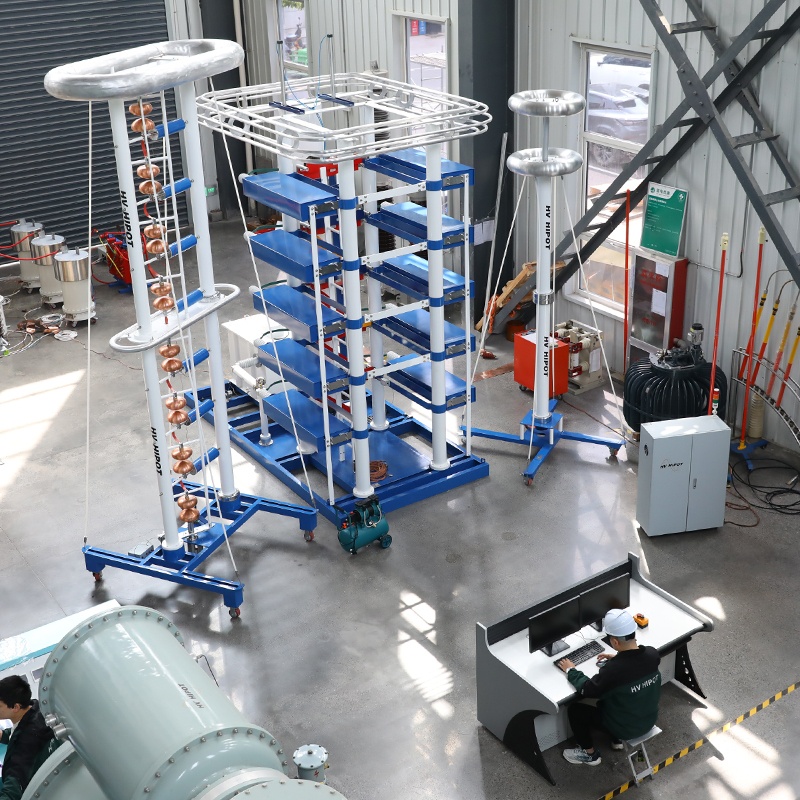

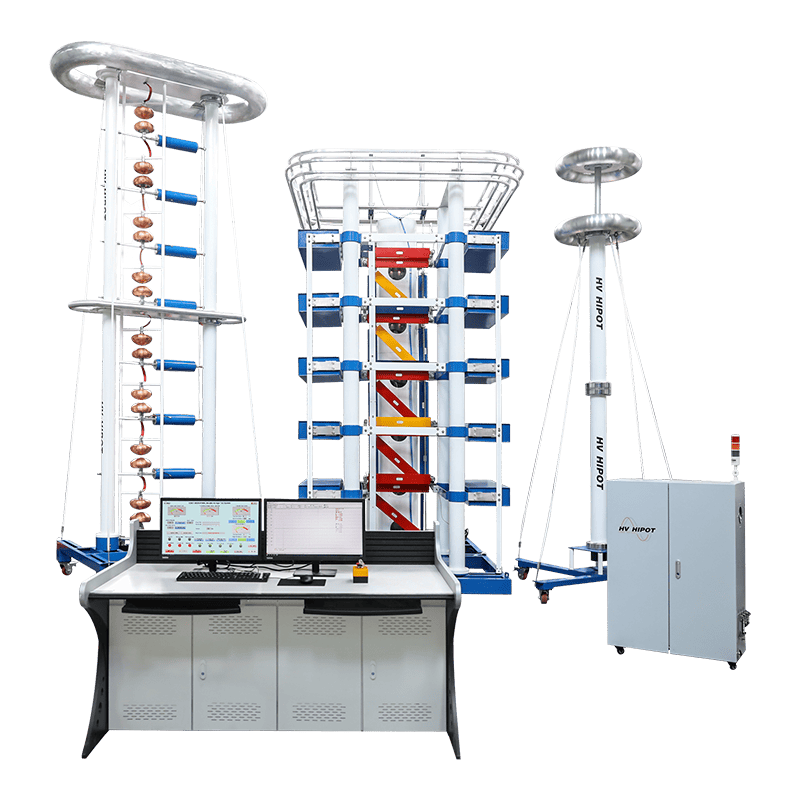

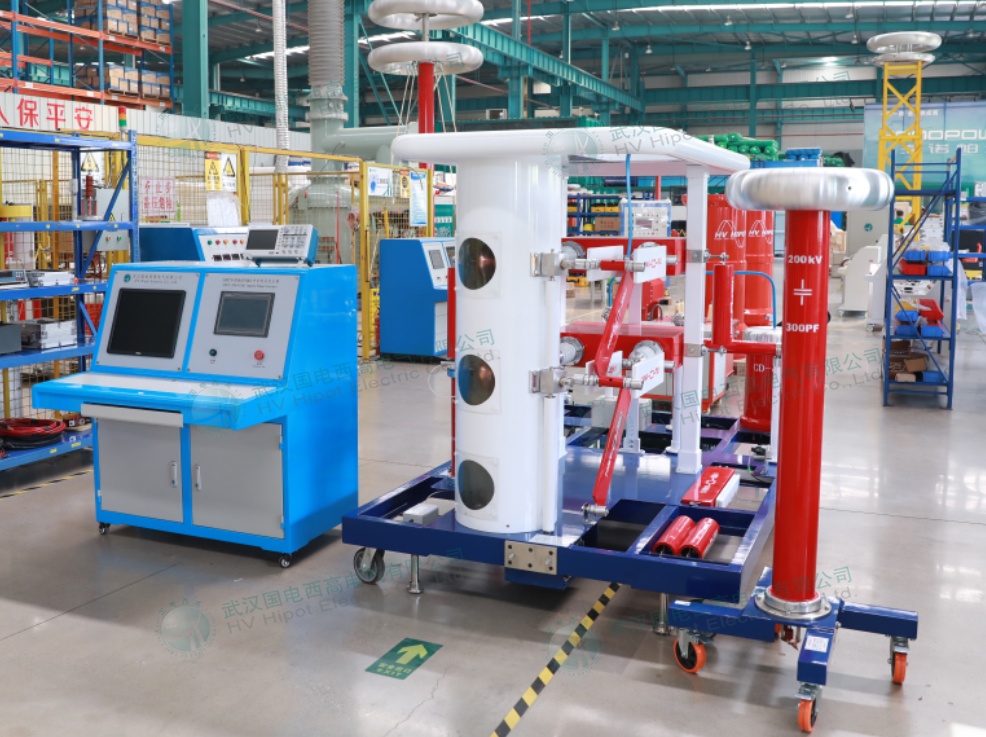

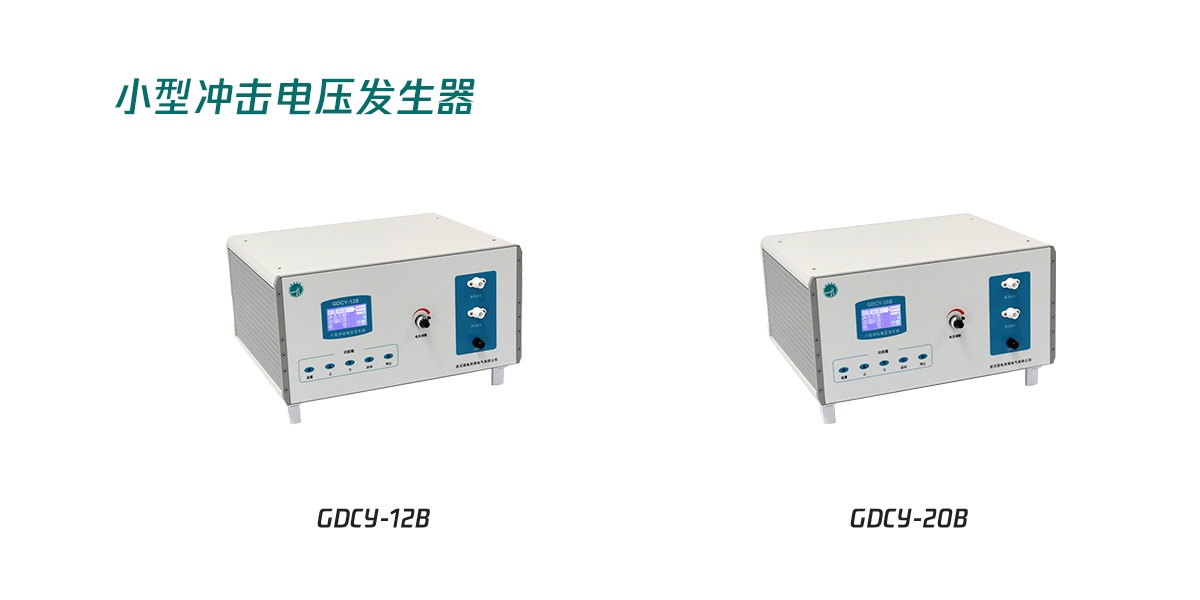

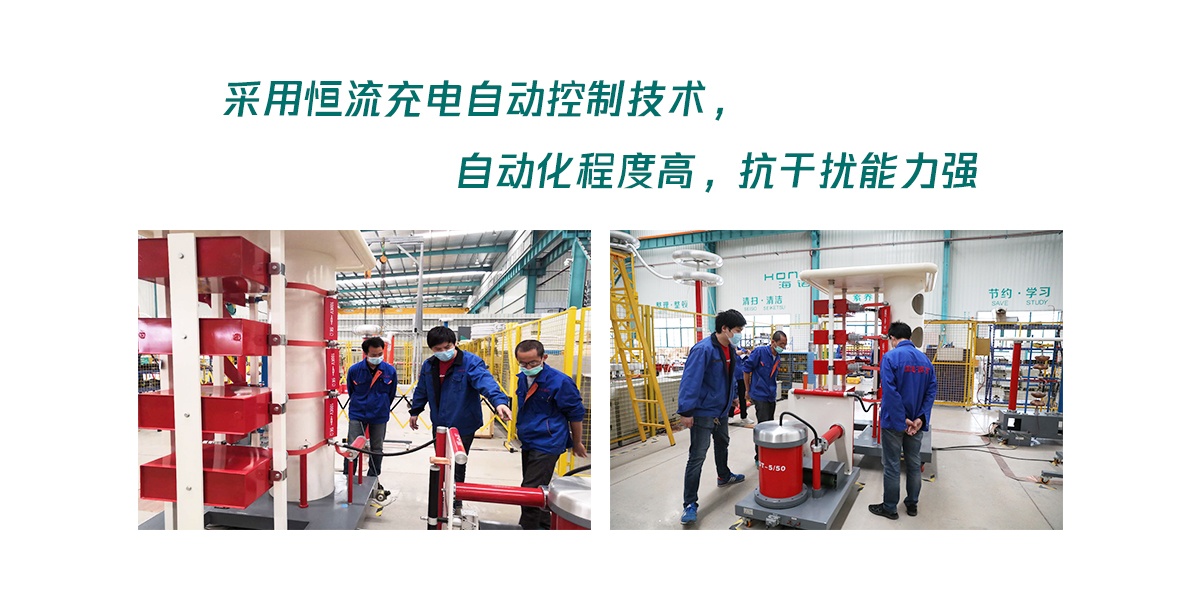

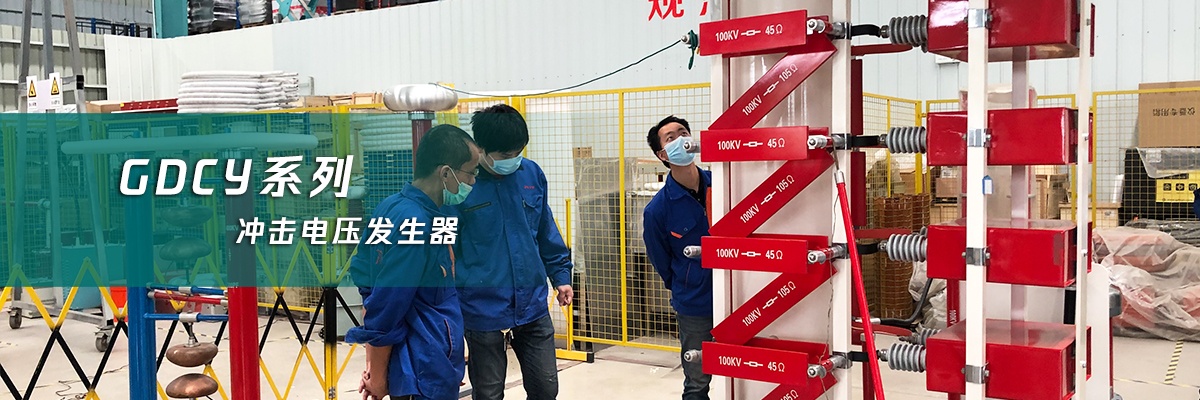

GDCY系列沖擊電壓發生器(又名：雷電沖擊電壓發生器穩步前行，沖擊電壓測試系統至關重要，截波沖擊電壓發生器，陡波沖擊電壓發生器指導，雷電沖擊電壓發生器試驗裝置建設項目，沖擊電壓發生器試驗裝置)主要用于包括絕緣子串、長空氣間隙服務品質、套管傳遞、互感器以及變壓器等高壓電力設備等被試品進行雷電沖擊電壓全波、雷電沖擊電壓截波和操作沖擊電壓波等各種形式的沖擊試驗過程，檢驗其絕緣性能的發生。可產生寬范圍電壓和能量的標準雷電波進一步完善、操作波相結合、雷電截波以及震蕩雷電波等多種沖擊電壓波形。
|
沖擊電壓等級 |
100kV-7200kV |
|
標準雷電波 |
1.2±30%/50±20%μS |
|
峰值振蕩 |
小于 5% |
|
標準操作波 |
250±20%/2500±60%μS |
|
振蕩雷電波的波頭時間 |
不大于 15 μ S |
|
振蕩操作波的波頭時間和振蕩操作沖擊波的波頭時間 |
15μS-1mS |
|
最低輸出電壓 |
≥ 10%Un |
|
充電電壓不穩定度 |
<±1% |
|
同步范圍 |
≥ 20% |
|
同步放電誤動率 |
<2 % |
|
點火范圍 |
10% ～ 100% |
|
工作時間 |
≥ 70%UN 間斷工作（ 300s 充放電 1 次） <70%nn 連續工作（ 120s 充放電 1 次） |
|
發生器效率：雷電波 ( 空載 ) |
≥ 90 % |
|
截?cái)鄷r(shí)間 |
2 ～ 5 μ S |
|
型號 |
適用對象 |
電壓等級(kV) |
級數 |
總電容（uF） |
沖擊能量(kJ) |
相關標準 |
|
GDCY-100kV/5kJ |
10kV 開關 |
100 |
1 |
1 |
5 |
1)GB1094.3-2003電力變壓器第3部分絕緣水平絕緣試驗和外絕緣空氣間隙（全波相關性、截波、操作波）
2)GB3906-2006 3.6kV～40.5kV 交流金屬封閉開關和控制設備 （全波）
3)GB1207-2006 電磁式電壓互感器?(全波製高點項目、截波)
4)GB1208-2006 電流互感器(全波)
5)GB/T 20642-2006 高壓線路絕緣子空氣中沖擊擊穿試驗（全波）
6)GBT 1094.6-2011 電力變壓器第6部分：電抗器（全波示範、操作）
7)GB/T 12706.3-2008 額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件第3部分:額定電壓35kV(Um=40.5kV)電纜（全波）
8)DL/T557-2005 高壓線路絕緣子空氣中沖擊擊穿試驗—定義試驗方法(陡波)
9)GB311.1-2012 高壓輸變電設備的絕緣配合
|
|
GDCY-100kV/10kJ |
10kV 開關/變壓器 |
100 |
1 |
2 |
10 |
|
|
GDCY-100kV/15kJ |
10kV 開關/變壓器/電抗器 |
100 |
1 |
3 |
15 |
|
|
GDCY-200kV/10kJ |
10kV（20kV） 開關/變壓器(帶截波) |
200 |
2 |
0.5 |
10 |
|
|
GDCY-200kV/15kJ |
10kV（20kV） 開關/變壓器/電抗器 |
200 |
2 |
0.75 |
15 |
|
|
GDCY-300kV/10kJ |
35kV 開關 |
300 |
3 |
0.222 |
10 |
|
|
GDCY-300kV/15kJ |
35kV 開關、變壓器（小容量） |
300 |
3 |
0.333 |
15 |
|
|
GDCY-300kV/30kJ |
35kV 開關提高、變壓器(大容量) |
300 |
3 |
0.667 |
30 |
|
|
GDCY-400kV/15kJ |
35kV 開關發展基礎、變壓器（小容量） |
400 |
4 |
0.1875 |
15 |
|
|

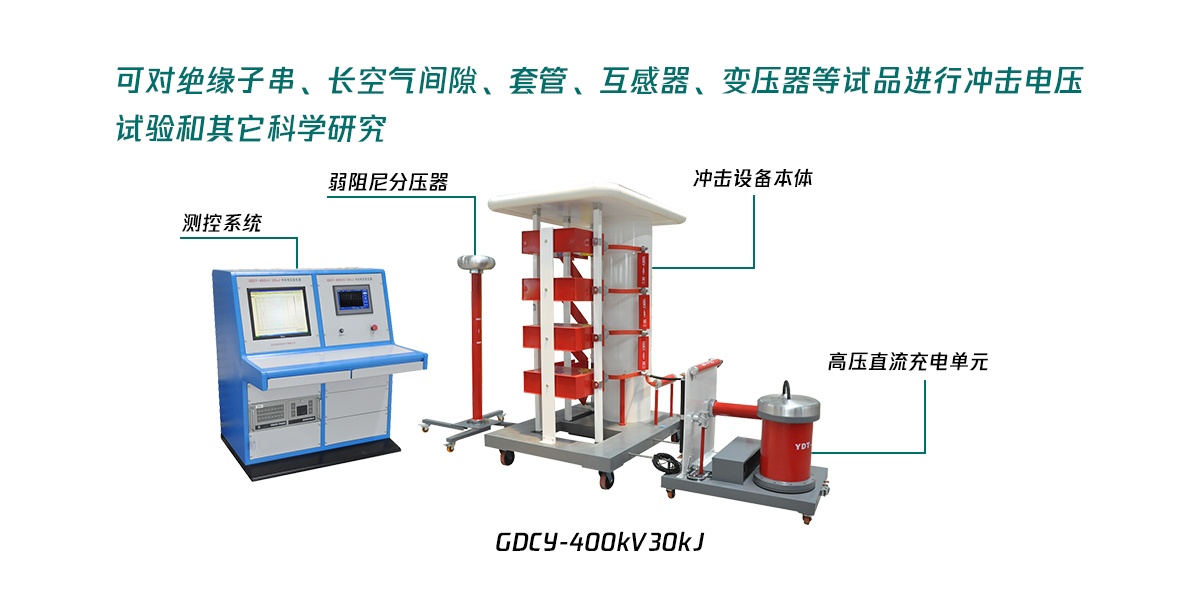

GDCY-400kV/30kJ |
35kV 開關/變壓器（帶截波）/電抗器 |
400 |
4 |
0.375 |
30 |
|
|
GDCY-800kV/40kJ |
110kV 開關/變壓器/電抗器/絕緣子 |
800 |
4 |
0.125 |
40 |
|
|
GDCY-800kV/60kJ |
110kV 開關/變壓器/電抗器/絕緣子 |
800 |
4 |
0.1875 |
60 |
|
|
GDCY-900kV/30kJ |
110kV 開關 |
900 |
6 |
0.074 |
30 |
|
|
GDCY-900kV/60kJ（600KV陡化裝置） |
110kV 開關/變壓器（小容量）/電抗器/絕緣子 |
900 |
6 |
0.148 |
60 |
|
|
GDCY-1200kV/30kJ（800KV陡化裝置 ） |
支柱絕緣子 |
1200 |
8（12） |
0.042 |
30 |
|
|
備注：1）標準雷電沖擊電壓（全波）：具有波頭時間為1.2us和半峰時間為50us的沖擊電壓；2）標準操作沖擊電壓（操作）：具有峰值時間為250us和半峰值時間為2500us的沖擊電壓有很大提升空間；3）標準雷電沖擊截波（截波）：經過2~5s被截?cái)嗟臉?biāo)準雷電沖擊波要求，有關設備標準可以規定不同的截?cái)鄷r(shí)間；4）標準雷電陡波沖擊電壓（陡波）：波頭時間為100～200ns陡波沖擊波（陡度大于1000KV/us（或2500KV/us）陡波沖擊波）。 |
||||||
