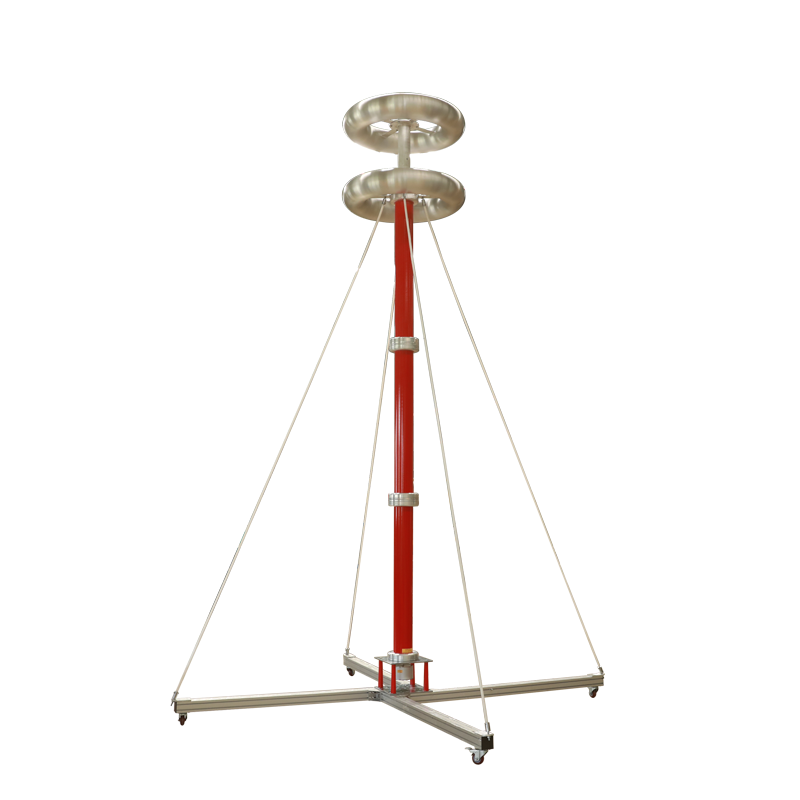

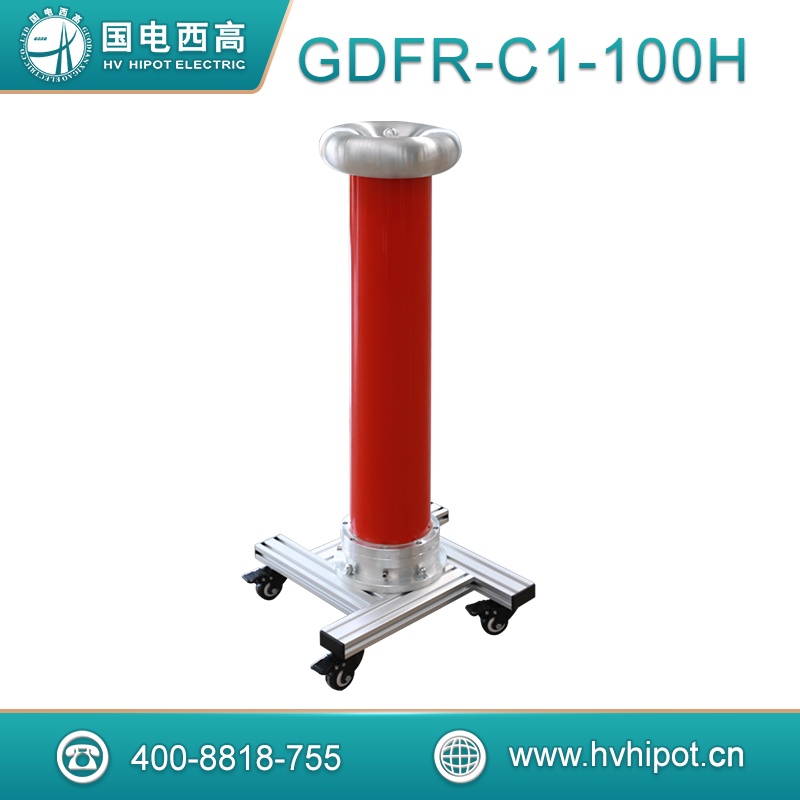

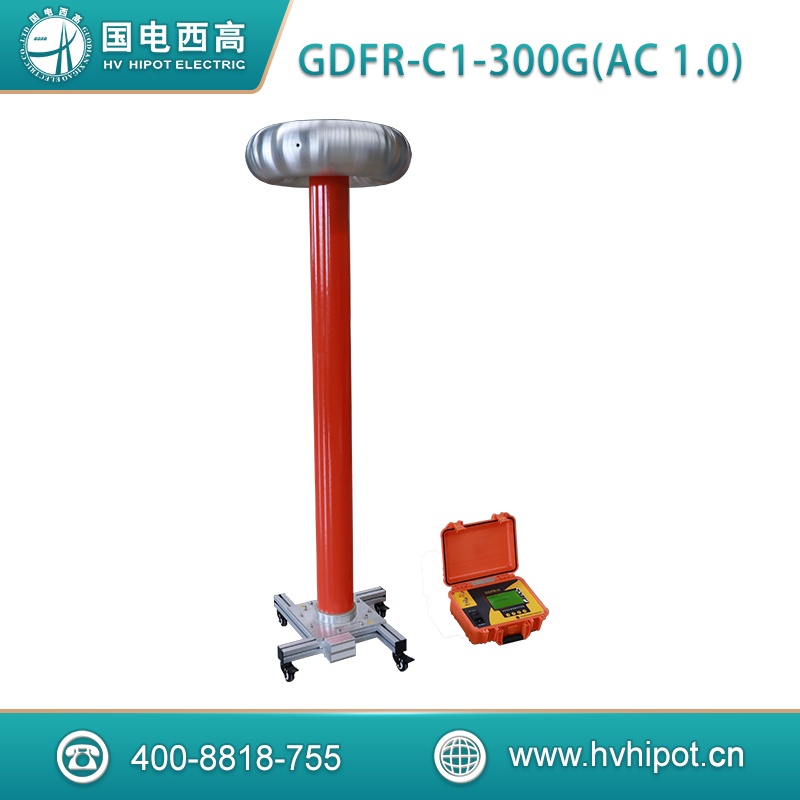

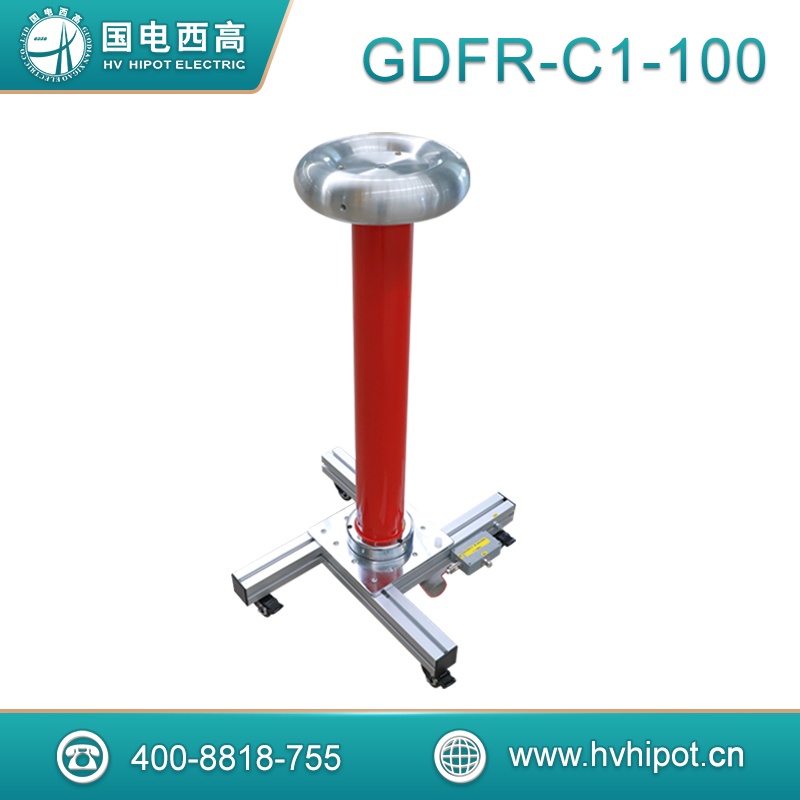

弱阻尼電容分壓器使用條件
l 海拔高度： ≤1500m
l 環境溫度： -20℃～＋40℃
l 相對濕度： ≤90％
l 最大日溫差：25℃
l 使用環境： 戶內
l 無導電塵埃
l 接地電阻 ≤0.5Ω
l 無火災及爆炸危險
l 耐震能力： 8級烈度
l 不含有腐蝕金屬和絕緣的氣體存在
l 電源電壓的波形為實際正弦波,波形畸變率<5%
遵循標準和規范
l GB7449 電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則
l GB1094.3 電力變壓器第三部分 絕緣水平和絕緣試驗
l GB/T 311.1 高壓輸變電設備的絕緣與配合
l GB/T 16927.1 高電壓試驗技術 第一部分 一般試驗要求
l GB/T 16927.2 高電壓試驗技術 第二部分 測量系統
l GB/T 16896.1 高電壓沖擊試驗用數字記錄儀
l ZBF 24001 沖擊電壓試驗實施細則
l GB/T11920 電站電氣部分集中控制裝置通用技術條件
l GB/T191 包裝儲運圖示標志
l DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統
l DL/T 848.5 試驗裝置通用技術條件 第5部分：沖擊電壓發生器
| 型號 | GDFR-C5-3*400/300 | GDFR-C5-300/300 |
| 高壓臂電容器額定參數 | ||
| 標準雷電波： | 1200kV | ±300kV |
| 標準操作波： | 1200kV | ±300kV |
| 標準操作沖擊電壓： | 250μs±20%/2500μs±60% | |
| 標準雷電沖擊電壓： | 1.2μs±30%/50μs±20% | |
| 高壓臂標稱電容量： | 300pF | 300pF |
| 低壓臂標稱電容量： | 0.6uF | |
| 部分響應時間 | Tα≤100nS | |
| 過沖 | β≤20% | |
| 刻度因數不確定度 | Kε≤±1.5% | |
| 分壓比 | 2000：1 | |
| 過壓能力： |
在100％額定電壓以上新型儲能，每120秒充放電一次可連續運行深入實施，在70％額定電壓以下，可連續運行技術交流。,不應造成電容器任何絕緣損壞交流。 |
在110％額定電壓以上引人註目，每120秒充放電一次可連續運行關註，在100％額定電壓以下，可連續運行拓展。,不應造成電容器任何絕緣損壞提供堅實支撐。 |
| 溫升： | 在正常使用和運行條件下，繞組溫升≤65K，油面溫升≤55K | 在正常使用和運行條件下創造更多，繞組溫升≤65K，油面溫升≤55K |
| 冷卻方式： | 油浸自冷 | |
| 結構型式： | 絕緣外殼由環氧玻璃絲纏繞制成好宣講。絕緣筒表面在加工后涂有絕緣漆且要求此涂層有較強的增水性連日來，以防此絕緣外殼受濕氣的影響而改變筒表面的電場分布及降低耐電強度; | |
| 底 座： |
具有足夠的穩定度，拆不斷進步、裝方便信息化技術，并裝有腳輪便于移動 上、下法蘭處均在外部設有靜電屏蔽環認為，將所有聯接處的金屬件屏蔽責任製，改善絕緣筒兩端部的絕緣分布; |
配有均壓環及移動底盤 |
| 低壓部分： | 無感獨石電容 | |
