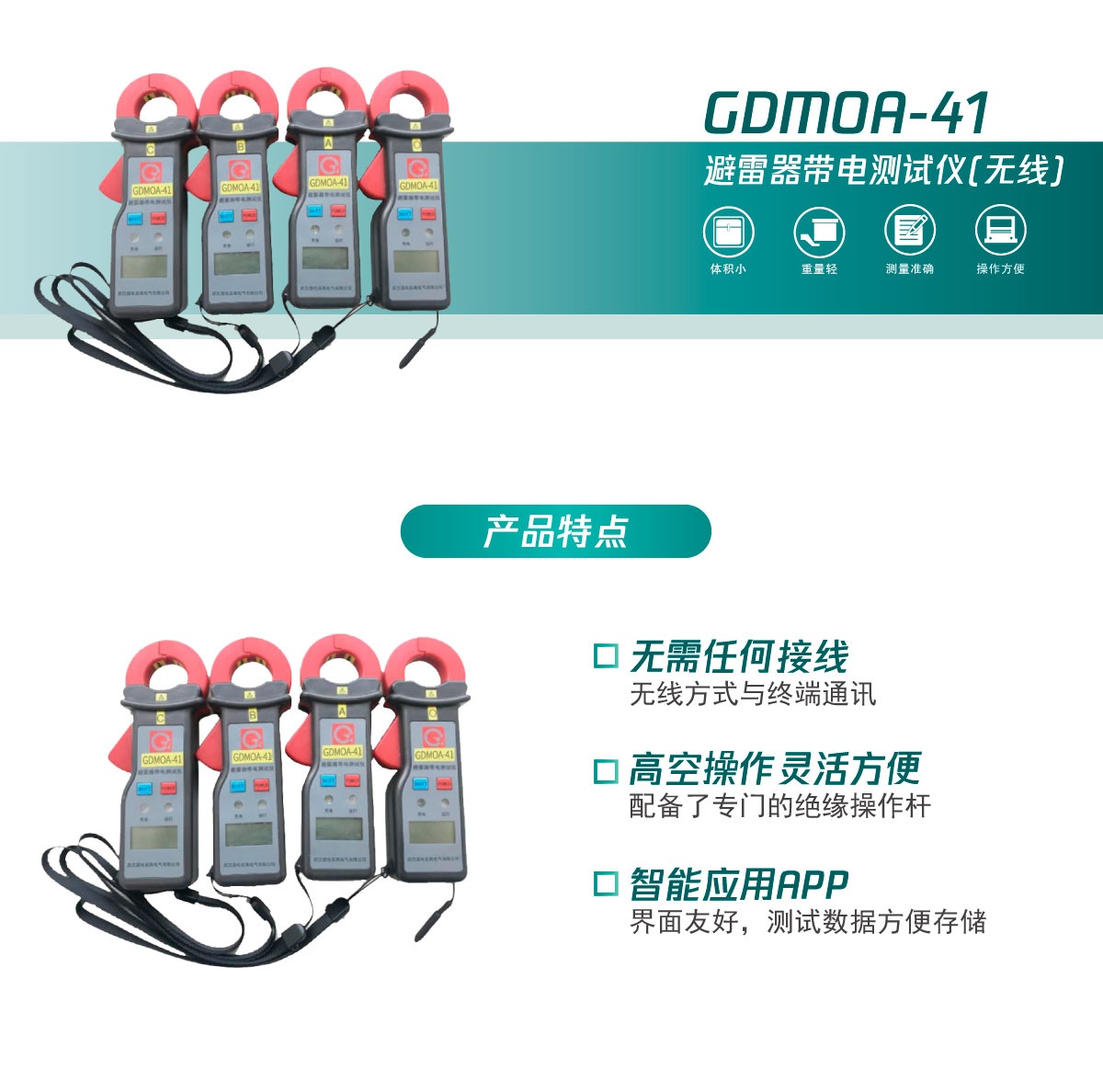

GDMOA-41避雷器帶電測試儀在UI法的基礎上，采用全新的相角差法測量原理和技術能運用，提供了一種簡便、快速參與水平、安全的檢測方法講理論，其特點如下：
1)采用相角差測量新方法，根據相間電流變化量絕對值和相間電流夾角變化量趨勢（相對歷史值）來判斷避雷器狀態智能設備。6)配備實時時鐘，記錄歷史時間戳狀態，U盤接口即插即收規劃，通過對歷史數據比較更易觀察所測避雷器各時間段狀態。
|
主機儀器參數 |
|
|
全電流測量范圍 |
0.1mA~20mA |
|
準確度 |
±（示值×5%+5μA） |
|
阻性電流基波測量準確度 |
±（示值×5%+5μA） |
|
電流諧波測量準確度 |
±（示值×10%+5μA） |
|
電流通道輸入電阻 |
≤10Ω |
|
參考電壓輸入范圍 |
25V~250V有效值應用前景；50/60Hz |
|
參考電壓測量準確度 |
±（示值×0.5%+0.5V） |
|
電壓諧波測量準確度 |
±（示值×10%+0.5V） |
|
參考電壓通道輸入電阻 |
≥200kΩ |
|
電場強度輸入范圍 |
30kV/m~300kV/m |
|
電場強度測量準確度 |
±（示值×10%） |
|
電場強度諧波測量準確度 |
±（示值×10%） |
|
高級應用 |
U盤 BLE4.0協議藍牙傳輸藍牙打印機（選配） |
|
電池容量 |
6000mAh |
|
電池電量顯示方式 |
發光二極管（紅） |
|
狀態燈顯示方式 |
發光二極管（綠） |
|
外形尺寸 |
100mm(寬)×30mm(高)×130mm(長) |
|
重量 |
0.2kg |
|
從機儀器參數 |
|
|
參考電壓輸入范圍 |
25V~250V有效值；50/60Hz |
|
參考電壓測量準確度 |
±（示值×0.5%+0.5V） |
|
電壓諧波測量準確度 |
±（示值×10%+0.5V） |
|
參考電壓通道輸入電阻 |
≥200kΩ |
|
電池容量 |
6000mAh |
|
電池電量顯示方式 |
發光二極管（紅） |
|
狀態燈顯示方式 |
發光二極管（綠） |
|
外形尺寸 |
100mm(寬)×30mm(高)×130mm(長) |
|
重量 |
0.2kg |
|
無線鉗表尺寸參數（選配） |
|
|
全電流測量范圍 |
0.2mA~20mA |
|
準確度 |
±（示值×5%+5μA） |
|
阻性電流基波測量準確度 |
±（示值×5%+5μA） |
|
電流諧波測量準確度 |
±（示值×10%+5μA） |
|
電池容量 |
3000mAh |
|
電池電量顯示方式 |
LED數碼管 |
|
狀態燈顯示方式 |
發光二極管（綠） |
|
外形尺寸 |
114mm(寬)×24mm(高)×220mm(長) |
|
重量 |
0.20kg |
|
機箱參數 |
|
|
外形尺寸 |
340mm(寬)×180mm(高)×420mm(長) |
|
重量 |
7.5kg |
