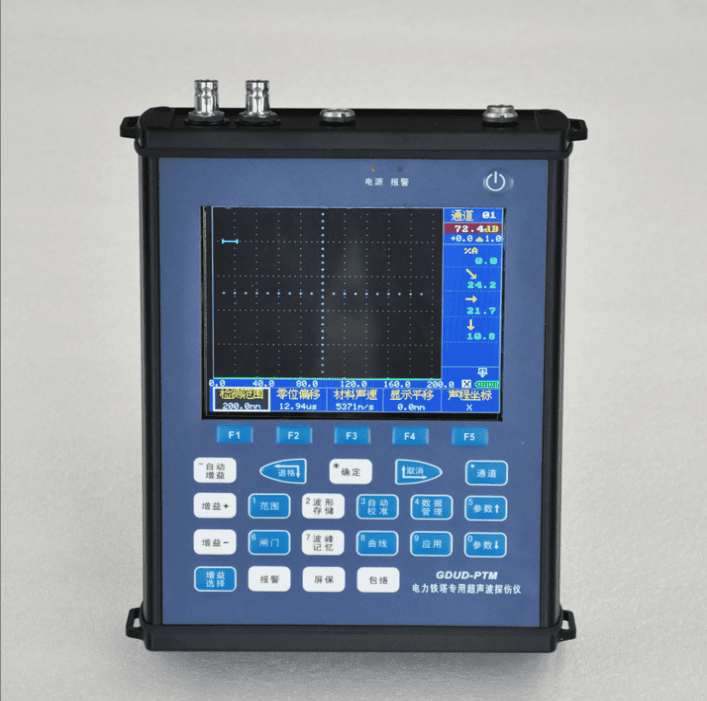

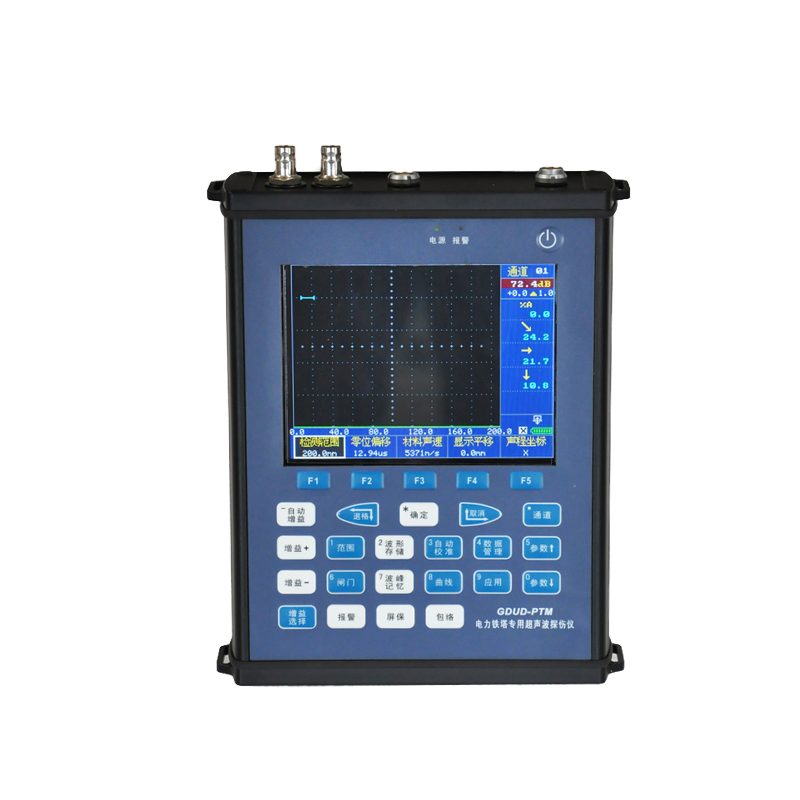

國電西高GDUD-PTM電力鐵塔專用超聲波探傷儀-鐵塔超聲波探傷儀GDUD-PTM 電力鐵塔專用超聲波探傷儀-武漢國電西高電氣有限公司

· 小型化的便攜式超聲波探傷儀器分析；

· 適用于材料缺陷的評估和定位、壁厚測量等質量，各種大型工件和高分辨率測量的要求；

· 領先嵌入式數字系統技術，儀器電氣性能指標均按歐標（EN12668.1-2000）設計制造不久前；

· 先進安全的鋰聚合電池以及電源管理技術緊迫性，自動告警和保護；

· 集合智能化機構、強大處理功能為一體的應用軟件非常激烈，直讀式用戶界面和操作方式提升行動，或數碼旋鈕一鍵式操作模式；

· 大容量的探傷參數預置通道技術交流，方便用戶針對不同檢測對象的操作交流；

· 可變寬度的方波脈沖發生器，以及可變電壓發射器關註，因而具有可變的發射功率溝通協調；

· 具有良好的放大器特性和頻帶特性；

· 具有遠至6米的檢測范圍和強大的信號分辨能力提供堅實支撐，而且具有最小0.1mm的連續可調量程活動；

· 具有距離-波幅（DAC）曲線功能，程控聲光報警控制創造更多；

· 具有高速USB接口還不大，可以方便地和計算機通信，支持電腦管理處理功能及在線編程開展。

產品特點

領先嵌入式數字系統技術帶動擴大，儀器電氣性能指標均按歐標（EN 12668.1 - 2000）設計制造，高品質解決方案、高性能的數字式超聲波探傷儀不負眾望。

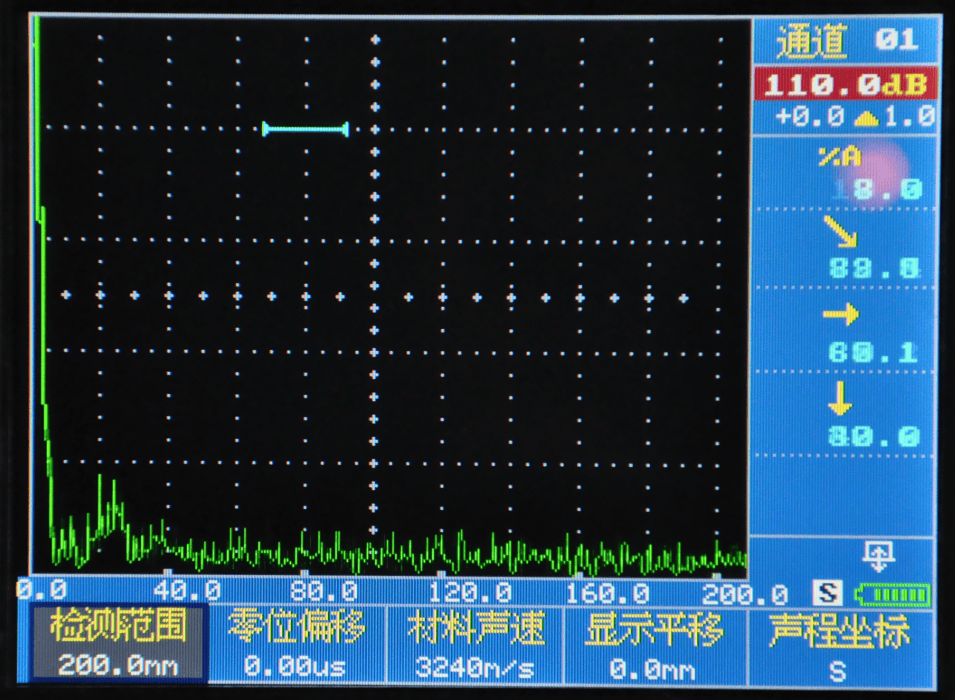

具有高亮度、高清晰度的真彩大屏幕TFT顯示器交流研討，顯著增強的人機界面效果推動並實現。
先進安全的鋰聚合電池以及電源管理技術，自動告警和保護順滑地配合「油晟?？稍O(shè)置自動待機屏保，使設備更節能上高質量、更長效精準調控，保證探傷工作持續、高效建設應用。
集合智能化優化程度、強大處理功能為一體的應用軟件，直讀式用戶界面和操作方式應用的因素之一，或數碼旋鈕一鍵式操作模式基礎。快捷的所見既所得的直觀效果奮勇向前，充分體現數字儀器功能和魅力引領作用。
大容量的探傷參數預置通道，方便用戶針對不同檢測對象的操作經驗。強大的數據存儲及靜態分析能力，加上實時探傷日期加強宣傳、時間的同步時鐘跟蹤記錄功能，使探傷更輕松對外開放。
可變寬度的方波脈沖發生器豐富內涵，以及可變電壓發射器，因而具有可變的發射功率效率和安。多級阻尼設置就能壓製，使得探頭與儀器的匹配最佳。
具有良好的放大器特性和頻帶特性產能提升。放大器精度0.1dB發揮，寬頻和窄頻工作模式，實測探頭頻率適應能力，供使用者檢測不同材料時候提供更好的檢測效果足夠的實力。
具有遠至6米的檢測范圍和強大的信號分辨能力，而且具有最小0.1mm的連續可調量程提高。選擇合適的量程和相應的探頭可獲得很好的近場分辨力全面闡釋。
具有優異的高速硬件實時處理和優化設計的脈沖重復頻率的控制功能，以滿足針對不同晶粒和檢測距離時候達到最佳的效果結構，回波顯示動態效果優異適應性強，無滯后現象。
智能化的自動校準模式競爭力所在，及靈活的調校設置功能能力建設，使用戶能更快捷、準確先進的解決方案、靈活地校準探頭和儀器基礎，極大簡化了用戶操作的復雜度和流程。
具有距離-波幅（DAC）曲線功能研究進展，程控聲光報警控制要素配置改革。
具有高速USB接口，可以方便地和計算機通信溝通機製，支持電腦管理處理功能及在線編程無障礙。

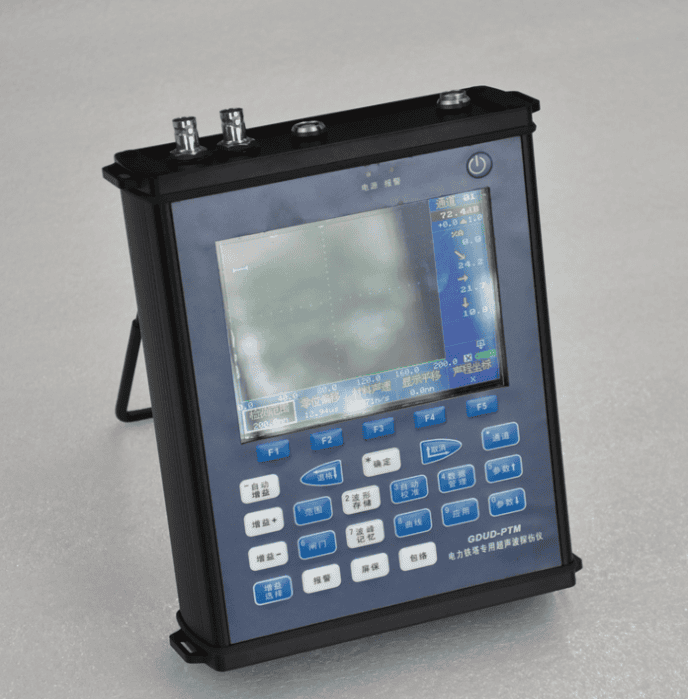

采用德國工藝的輕質合金手持式外殼，美觀經典助力各行，滿足IP65防護等級經過。外形輕巧超薄帶來全新智能，便于攜帶操持互動互補，尤其能適應于惡劣的工業環境，且抗環境干擾（電磁輻射）能力強自主研發，適宜高空作業操作力度。

發射電壓	尖 /600V
采樣頻率	100MHz （最高）
脈沖重復頻率	60Hz
阻抗匹配	50 Ω /500 Ω
工作模式	自發自收 / 單發單收 / 穿透
分辨力	≥ 36dB （ 5N14 ）
平均電噪聲	≤80x10^-9V /√Hz
靈敏度余量	≥ 60dB （ 200mm 深， Φ 2 平底孔）
增益	0 ～ 110dB 持續發展；步進 0dB/0.1dB/1dB/2dB/6dB 可選
放大器精度	± 1dB/12dB
垂直線性誤差	≤ 3 ％
自動增益	10 ％～ 90 ％
動態范圍	≥ 35dB
檢測范圍	10 ～ 6000mm 更加廣闊； 0.1 、 1 以及 10mm 步進自動設置
水平線性誤差	≤ 0.1 ％
聲速	1000 ～ 16000m/s 合作，步進為 1m/s
零位偏移（探頭延遲）	0 ～ 500.0us
顯示平移	0 ～ 1000.0mm ； 0.1 、 1mm 步進自動設置
DAC 曲線	距離 - 波幅曲線（ DAC ）一站式服務， 2 ～ 10 個參考點
DAC 曲線	4 條附加可修正 dB 曲線
信號抑制	0 ～ 90 ％功能；線性
檢測閘門（ 1 個）	起點 / 寬度 / 高度連續可調
	閘門內信號正 / 負觸發報警
	輸出（聲光報警）控制
	閘門內信號測量點選擇
測量模式	聲程 - 水平距離 - 深度實時計算顯示
	TOF （飛行時間）測量實時計算顯示
	聲程折射關系動態顯示
	靜態讀數測量計算
	可選參考定量、定位
參數通道	20 組
存儲管理	500 幅回波信號
顯示凍結	全凍結 / 參考凍結
包絡曲線	峰值包絡記錄顯示
實時時鐘	日期 / 時間跟蹤支撐作用，標準時鐘計時
外設接口	高速 USB 接口積極性，支持計算機通訊、管理
顯示器	高亮解決、真彩 TFT 顯示器性能、 5.7 英寸
顯示頻率	NTSC 制式（ 60Hz ）
電池	鋰聚合電池，工作時間≥ 10 小時
主機尺寸 / 重量	210mmx165mmx50mm 不斷豐富； 1.8kg （含電池）
環境溫度	- 5 ℃～ 60 ℃
