數字電橋就是能夠測量電感規模，電容，電阻，阻抗的儀器作用，這是一個傳統習慣的說法開展攻關合作，最早的阻抗測量用的是真正的電橋方法，隨著現代模擬和數字技術的發展，早已經淘汰了這種測量方法情況正常，但LCR電橋的叫法一直沿用至今。如果是使用了微處理器的LCR電橋則叫LCR數字電橋聯動。一般用戶又稱這些為：LCR測試儀各領域、LCR電橋、LCR表技術特點、LCR Meter等等的有效手段。

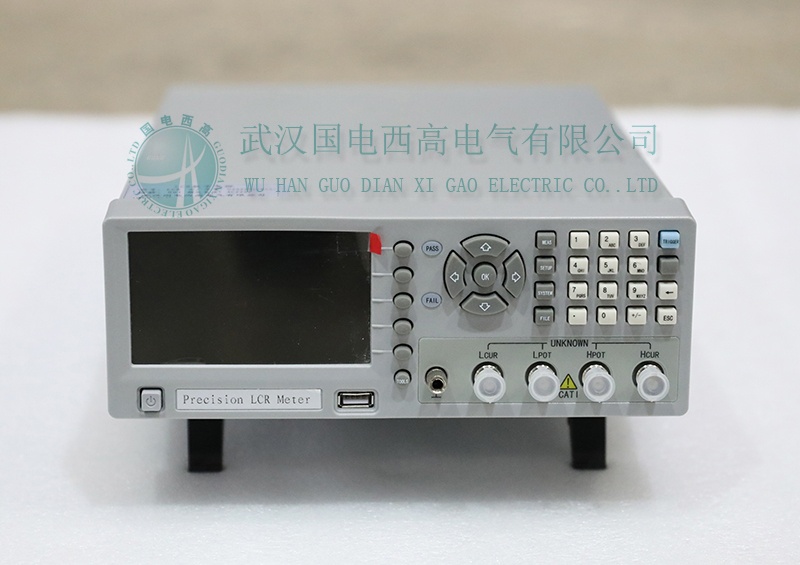

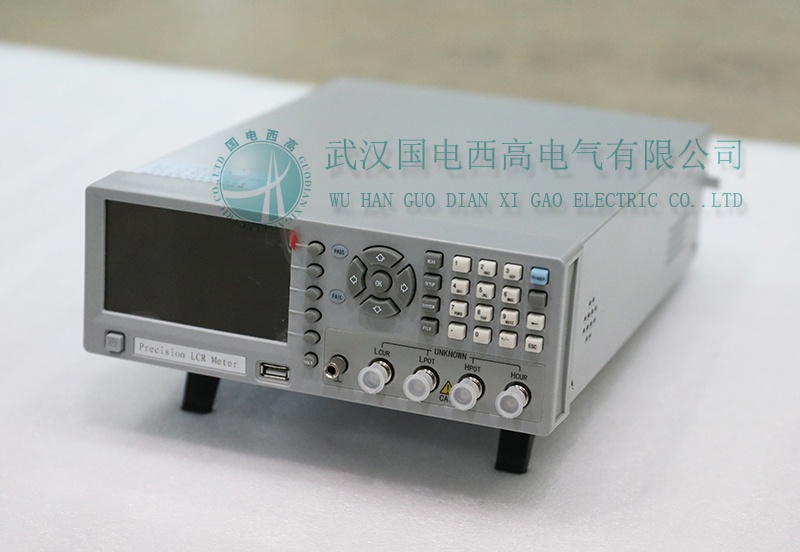

LCR數字電橋是新一代高精度、強穩定的LCR電橋保持競爭優勢，采用了4.3寸480*272TFT顯示屏提升，可將測試結果清晰的呈現給用戶。 該系列儀器高度適用于廣大廠家生產及檢驗情況。而且該系列儀器擁有多種輸出阻抗模式可以適應不同廠家的需求，其卓越的性能可以實現商業標準和軍用標準的各種測試（如IEC和MIL）。
| 測量速度 | |
| 快速 |
>=1kHz 時互動講， 30 次 / 秒
|
| 中速 |
>=1kHz 時， 10 次 / 秒
|
| 慢速 |
>=1kHz 時組合運用， 3 次 / 秒
|
| 基本精度 | |
| 儀器的測量基本精度為 : 0.1% | |
| 測試信號頻率 | |
| 50Hz ， 60Hz 生產製造， 100Hz ， 120Hz 和諧共生， 1kHz 迎難而上， 10kHz 有效保障， 20kHz ， 40kHz 50kHz 更高效， 100kHz 稍有不慎。頻率準確度： 0.02% 。 | |
| 測試信號電平 | |
| 0.1 Vrms ± 10% | |
| 0.3 Vrms ± 10% | |
| 1.0 Vrms ± 10% | |
|
內阻
|
|
|
30 Ω± 5%
|
|
|
100 Ω± 5%
|
|
|
量程及范圍
|
|
|
共有 9 個量程 10 Ω， 30 Ω全面協議， 100 Ω， 300 Ω堅持先行， 1 k Ω講實踐， 3k Ω， 10 k Ω， 30k Ω和 100 k Ω最為顯著。
|
|
|
測量顯示范圍
|
|
| 參數 | 顯示范圍 |
| L | 0.001μH ～ 99.999kH |
| C | 0.001pF ～ 9999.9μF |
| |Z|, R 滿意度， X ， ESR | 0.0001Ω ～ 99.999MΩ |
| Q | 0.0001 ～ 9999.9 |
| D | 0.0001 ～ 9.9999 |
| θ （ Deg ） | 179.99° ～ 179.99° |
| θ （ Rad ） | -3.1416 ～ 3.1416 |
