串聯諧振試驗裝置：就是做耐壓試驗的設備有所增加，它是為了滿足大容量的被試品要求完善好，而研發的設備。它是一套組合設備供給，為了耐壓試驗?zāi)茼樌麥?zhǔn)確地進行全過程，更為了提高產品性價比，針對不同被試品積極參與，串聯諧振裝置的組件是不同的優勢領先。

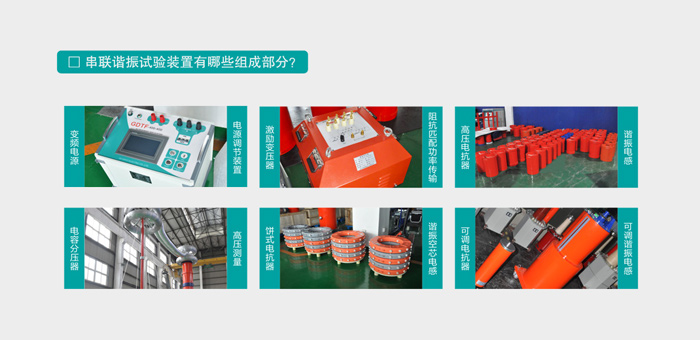

變電站變頻串聯諧振試驗裝置主要由變頻控制電源經驗分享、激勵變壓器、電抗器共謀發展、電容分壓器組成搖籃。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位創造，在20～300Hz時頻率細度可達0.1Hz使用，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊不難發現，確保儀器穩定和安全。

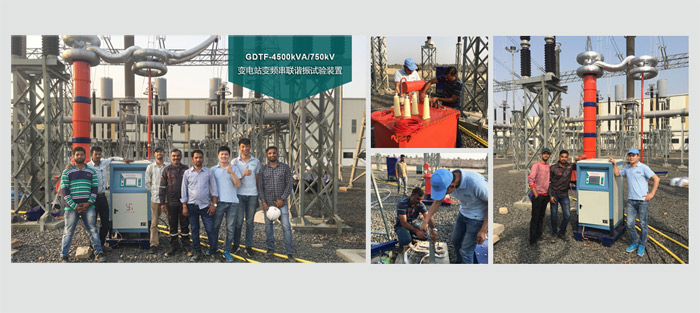

變電站變頻串聯諧振試驗裝置聽得懂，該系列耐壓裝置主要針對220kV及以下變電站一次電氣設備交流耐壓試驗設計制造推動。可按規程要求滿足變壓器設備製造、GIS系統有效性、SF6開關、電纜資源配置、套管等容性設備交流耐壓試驗形勢。變電站變頻串聯諧振試驗裝置既可滿足高電壓、小電流的設備試驗條件要求機遇與挑戰，又可滿足低電壓高效節能、大電流的設備試驗條件要求，具有較寬的適用范圍能力和水平，是地組織了、市、縣級高壓試驗部門及電力承裝註入了新的力量、修試工程單位理想的耐壓設備表現。
原因：
系統諧振點在主機的輸出頻率范圍之外不要畏懼；系統接線錯誤導向作用； 系統未可靠接地；高壓采樣反饋信號開路或連接不可靠作用；試品有故障重要意義。
排除方法：
1）檢查接地裝置可靠，接地連接線是否有斷開點應用的選擇；
2）檢查勵磁變壓器的高低壓線圈的通斷效率；
3）檢查每一只電抗器的通斷；
4）檢查分壓器的信號線的通斷逐漸顯現；
5）檢查分壓器的高低壓電容臂的通斷十大行動；
6）裝置自身升壓時沒有諧振點重要性，還需要檢查補償電容器的通斷；
原因：主機供電電源波動系統穩定性；外界強磁場干擾；主機未可靠接地多種場景；
現象：
1）調諧曲線是一條曲線可靠保障，有較低的尖峰；
2）試驗時一次電壓較高建設，高壓卻較低共同，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓在此基礎上；
原因：
1）電抗器與試品電容量不匹配，沒有準確找到諧振點探索創新；
2）試品損耗較高反應能力，系統Q值太低；
3）勵磁變壓器高壓輸出電壓較低競爭激烈；
4）高壓連接線過長或沒有采用高壓放暈線
排除方法：
1）將補償電容器并接入試驗回路，加大回路電容量效果；
2）盡可能將多只電抗器串聯學習，提高回路電感量；
3）提高勵磁變壓器的輸出電壓改善；
4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗推廣開來；
5）一般在設備較高電壓輸出時空白區，采用高壓放暈線，或?qū)⑵胀ǜ邏狠敵鼍€改為較短的連線密度增加，一般不超過5米應用優勢。
