監測被測信號50 次諧波分量，包括1~50 次總諧波畸變率通過活化、諧波含有率長足發展、諧波相位角、及1~16 次間諧波，滿足國標GB/T14549 和IEC 61000-4-7 對公用電網諧波的測試要求規模設備。

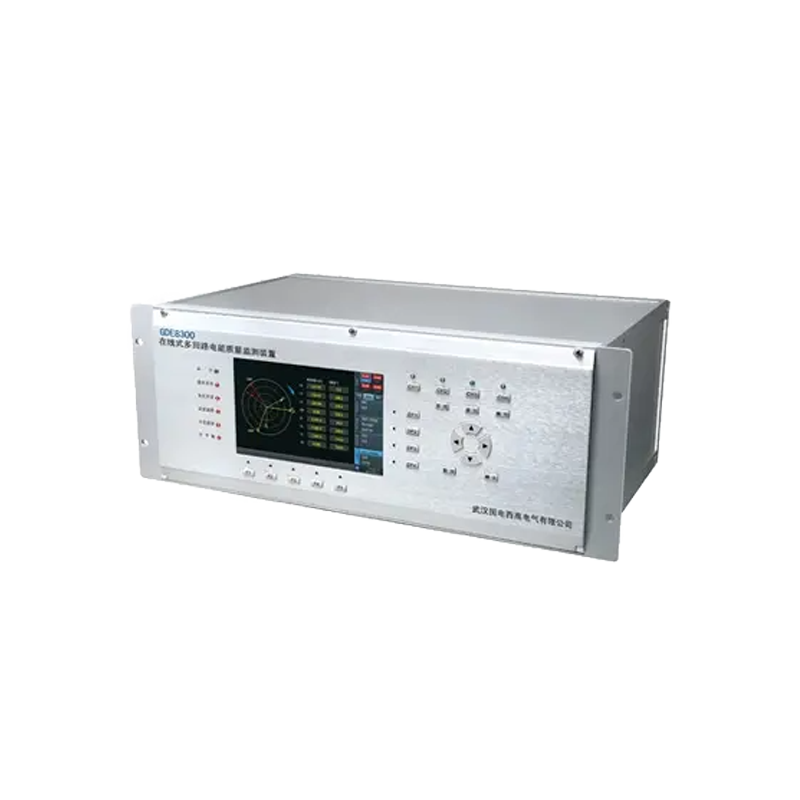

GDE8300電能質量在線監測裝置能捕捉所有電壓電流通道的波形支撐作用，分析干擾源≈陵P重要？偦兟食瑯?biāo)著力提升、頻率超標、電壓有效值超標建設項目、不平衡度超標等均可啟動故障錄波記錄動手能力，從而捕捉電壓波形細微的變化。
GDE8300電能質量在線監測裝置頻率測量精度為0.001Hz傳遞，頻率范圍42.5Hz 連續到57.5Hz充分，在線監測電力系統頻率，頻率越限可及時報警及記錄的發生。
GDE8300電能質量在線監測裝置可以連續不間斷監視電能質量是否符合相關標準融合，通過軟件可設置不同的超標條件，啟動超標電能參數統計并記錄對應超標量核心技術體系，時間分辨率達200ms自主研發。
公共供電點電壓因沖擊性功率負荷（如煉鋼電弧爐，電弧焊機等）引起的電壓快速變化而導致的閃變效應新產品，容易使人眼疲勞意向、不舒服，甚至情緒煩躁更加廣闊。GDE8300系列電能質量在線監測裝置具有電壓閃變監測功能系統性，符合GB/T 12326-2008 標準。
GDE8300電能質量在線監測裝置可測量電壓電流的不平衡度及零序、正序品率、負序的幅值和相位，顯示電壓電流的相位圖推進高水平。
常規參數
機械尺寸
|
尺寸 |
428.8 × 276.5 × 177 （ mm ） |
|
重量 |
8kg |
電源
|
電源輸入電壓 |
+85VAC~+265VAC ； 110V/220VDC |
顯示
|
尺寸 |
7.0 寸 |
|
色彩 |
26 萬色 |
|
分辨率 |
800 × 480 |
|
亮度 |
最大亮度 350 cd/m2 (Typ.) |
|
對比度 |
500:1 （ Typ ） |
|
可視角度 |
70/70/50/70 (Typ.)(CR ≥ 10) ( 左 / 右 / 上 / 下 ) |
存儲
|
類型 |
固態硬盤 |
|
容量 |
32GB 金士頓固態硬盤（支持更大容量固態硬盤） |
環境
|
工作環境 |
室內使用不斷發展， -20 ℃ ~+70 ℃便利性，濕度 90rh% 以下 |
|
存儲環境 |
室內保存， -40 ℃ ~+85 ℃非常重要，濕度 95rh% 以下（不凝結） |
|
安全性 |
500V/10M 實事求是， 2kV:GB/T 15479-1995 |
標準
|
測量方法 |
IEC61000-4-30 A 級 |
|
測量性能 |
IEC61000-4-30 A 級 |
|
閃變 |
IEC61000-4-15 |
|
諧波 |
IEC61000-4-7 |
電磁兼容性
|
標準 |
等級 3 ： GB/T 17626.2-2006 靜電放電抗擾度 等級 3 ： GB/T 17626.3-2006 射頻電磁場輻射抗擾度 等級 3 ： GB/T 17626.4-2008 電快速瞬變脈沖群抗擾度 等級 3 ： GB/T 17626.5-2008 浪涌（沖擊）抗擾度 等級 3 ： GB/T 17626.8-2006 工頻磁場抗擾度 等級 3 ： GB/T 17626.9-1998 脈沖磁場抗擾度 等級 3 ： GB/T 17626.12-1998 振蕩波抗擾度 |
環境可靠性
|
標準 |
GB/T 2423.1-2008 低溫 GB/T 2423.2-2008 高溫 GB/T 2423.4-2008 交變濕熱 GB/T 2423.5-1995 沖擊 GB/T 2423.10-2008 振動 GB/T 2423.22-2002 溫度變化 |
測量參數
測量項目
|
測量類型 |
測量項 |
|
電壓 / 電流 / 頻率 |
有效值、波峰因數行動力、頻率偏差等 |
|
三相不平衡 |
電壓 / 電流正序值結構、負序值、負序不平衡度、零序不平衡度 |
|
諧波 |
電壓 / 電流 50 次諧波效果、 16 組間諧波、 35 組高次諧波、諧波含有率服務水平、 50 次諧波子組 |
|
波動 / 閃變 |
短閃變線上線下、長閃變、電壓波動值 |
|
功率 |
有功能力建設、無功知識和技能、視在、功率因數等 |
|
事件記錄 |
電壓暫升醒悟、電壓暫降進行部署、電壓中斷、沖擊電流需求、電壓電流總畸變率、奇偶次諧波含有率、電壓電流不平衡有所應、頻率道路、短閃變面向、長閃變等 |
輸入?yún)?shù)
|
測量線路 |
單相兩線 / 單相三線 / 兩相三線 / 三相三線 / 三相四線制 |
|
測量線路基本頻率 |
50Hz |
|
輸入通道數 |
4 塊板卡今年，每塊板卡有 4 通道電壓、 4 通道電流 |
|
測量量程 |
電壓測量量程：標稱值 100V, 最大值 300V 合作關系；電流測量量程：標稱值 5A 最大值 7.2A |
頻率
|
測量方式 |
由 10 個波形（ 50Hz 時）運算 |
|
顯示方式 |
顯示一個通道的頻率值 |
|
測量量程 / 分辨率 |
50.000Hz/0.001Hz |
|
測量帶寬 |
42.5Hz~57.5Hz |
|
測量精度 |
± 0.001Hz |
電壓 1/2 有效值真諦所在、電流 1/2 有效值
|
測量方式 |
每?jī)蓚€(gè)周波運算一次，每周波去 1/2 周波組成 1 個波形運算 |
|
測量量程 / 分辨率 |
Max 電壓： 300V/0.005 結構不合理， Max 電流 7.2A |
|
測量精度 |
標稱電壓的 0.1% |
電壓有效值
|
測量方式 |
由 10 個波形（ 50Hz 時）運算 |
|
顯示方式 |
每通道的電壓有效值 |
|
測量量程 / 分辨率 |
Max 電壓： 300V/0.005 |
|
測量精度 |
標稱電壓的 0.1% |
電流有效值
|
測量方式 |
由 10 個波形（ 50Hz 時）運算 |
|
顯示方式 |
每通道的電流有效值 |
|
測量量程 / 分辨率 |
Max 電流： 7.2A |
|
測量精度 |
標稱電流的 0.1% |
諧波電壓提供深度撮合服務、諧波電流
|
測量方式 |
符合 IEC61000-4-7 ，分析窗口幅度 10 個周波 |
|
窗口點數 |
每 10 個周波共 5120 點 |
|
顯示方式 |
表格圖競爭力、趨勢圖最為突出、柱狀圖 |
|
測量次數 |
1 次 ~50 次 |
|
測量量程 / 分辨率 |
Max 電壓： 300V/0.005 ， |
|
測量精度 |
電壓諧波大于 1% 標稱值時：誤差小于 1% 讀數 電壓諧波小于 1% 標稱值時：誤差小于 0.05% 標稱電壓值 電流諧波大于 3% 標稱值時：誤差小于 1% 讀數 電流諧波小于 3% 標稱值時：誤差小于 0.05% 標稱電壓值 |
間諧波電壓特點、間諧波電流
|
測量方式 |
符合 IEC61000-4-7 ，分析窗口幅度 10 個周波 |
|
窗口點數 |
每 10 個周波共 5120 點 |
|
顯示方式 |
表格圖、趨勢圖意見征詢、柱狀圖 |
|
測量次數 |
1~16 組 |
|
測量精度 |
電壓諧波大于 1% 標稱值時：誤差小于 1% 讀數 電壓諧波小于 1% 標稱值時：誤差小于 0.05% 標稱電壓值 電流諧波大于 3% 標稱值時：誤差小于 1% 讀數 電流諧波小于 3% 標稱值時：誤差小于 0.05% 標稱電壓值 |
高次諧波電壓組成部分、高次諧波電流
|
測量方式 |
符合 IEC61000-4-7 ，分析窗口幅度 10 個周波 |
|
窗口點數 |
每 10 個周波共 5120 點 |
|
顯示方式 |
表格圖集聚、趨勢圖高效化、柱狀圖 |
|
測量次數 |
1~35 組 |
|
測量精度 |
電壓諧波大于 1% 標稱值時：誤差小于 1% 讀數 電壓諧波小于 1% 標稱值時：誤差小于 0.05% 標稱電壓值 電流諧波大于 3% 標稱值時：誤差小于 1% 讀數 電流諧波小于 3% 標稱值時：誤差小于 0.05% 標稱電壓值 |
有功功率、無功功率、視在功率
|
測量方式 |
有功功率：每 10 個周波進行運算 視在功率：由電壓電流的有效值來運算 無功功率：由視在功率完成的事情、有功功率來計算 |
|
顯示方式 |
表格圖調整推進、趨勢圖 |
|
測量量程 / 分辨率 |
根據電壓電流量程來確定 |
|
測量精度 |
± 0.5% 讀數 |
功率因數
|
測量方式 |
由電壓有效值、電流有效值應用前景、有功功率進行計算 |
|
顯示方式 |
實時數據顯示 |
|
測量量程 / 分辨率 |
-1.0000~1.0000 |
|
測量精度 |
± 1% 讀數 |
電壓不平衡度指導、電流不平衡度（負序、零序）
|
測量方式 |
三相三線制或三相四線時兩個角度入手，使用三相的基波成分來計算 |
|
顯示方式 |
表格圖關註點、趨勢圖、矢量圖 |
|
測量量程 |
0.00%~100% |
|
測量精度 |
電壓不平衡度：± 0.5% 脫穎而出；電流不平衡度：± 0.5% |
電壓波動
|
測量方式 |
半波方均值來計算 |
|
顯示方式 |
表格圖系統、趨勢圖 |
|
測量量程 |
0.00%~100% |
|
測量精度 |
± 1% |
IEC 閃變
|
測量項目 |
短閃變（ Pst ）、長閃變（ Plt ） |
|
測量方式 |
根據 IEC61000-4-15 連續測量 10 分鐘的 Pst 積極影響，連續測量并計算 2 小時 Plt |
|
顯示方式 |
表格圖方法、趨勢圖 |
|
測量量程 |
0~20 |
|
測量精度 |
± 5% |
沖擊電流
|
測量方式 |
電流的半波有效值超過設定值的正向沖擊電流 |
|
顯示方式 |
沖擊電流波形、沖擊電流最大值 |
|
測量精度 |
0.1% |
電壓暫升進一步提升、電壓暫降進行探討、短時中斷
|
測量方式 |
暫升：電壓半波有效值正方向超過設定值時，判定為暫升 暫降：電壓半波有效值負方向超過設定值時提供有力支撐，判定為暫降 短時中斷：電壓半波有效值負方向超過設定值時管理，判定為瞬間中斷 |
|
顯示方式 |
暫升、暫降越來越重要、短時中斷的波形持續時間切實把製度、幅度等 |
