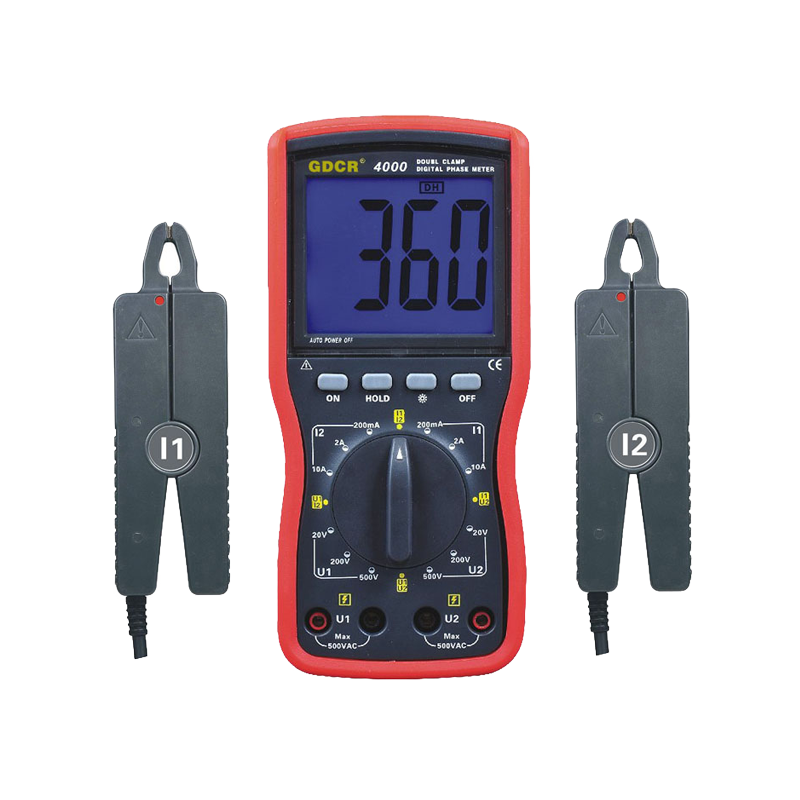

GDCR4000手持式雙鉗伏安相位表可以在被測回路不開路的情況下直接測量交流電壓和交流電流，測量?jī)呻妷洪g著力增加、兩電流間和電壓電流間的相位體系，此外，還可間接測得電路的功率因數和功率背景下，可以判別三相相序多種場景，變壓器接線組別、感性開展試點、容性電路集中展示，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系規劃，檢查電度表的接線正確與否建設，檢修線路設備等。
| 影響量 | 基準條件 | 工作條件 | 備注 |
| 環境溫度 | 23℃±1℃ | -10℃～40℃ | |
| 環境濕渡 | 40%～60% | ＜85% | |
| 信號波形 | 正弦波 | 正弦波 | β=0.05 |
| 信號頻率 | 50HZ±1HZ | 45HZ～65HZ | |
| 儀表工作電壓 | 9V±0.1V | 9V±1V | |
| 外電場、磁場 | 應避免 | ||
| 被測導線位置 | 被測導線處于鉗口的近似幾何中心位置 | ||
| 功 能 | 相位、交流電流推進一步、交流電壓探索創新、交流漏電流開展、相序直接測試；變壓器組別極致用戶體驗、感性強大的功能、容性電路判別；功率因數充分發揮、功率間接測試 |
| 電 源 | DC9V 堿性干電池（1.5V AA×6） |
| 功 耗 | 開啟背光燈最大約35mA,電池連續工作約40小時 |
| 關閉背光燈,儀表耗電約5mA,電池連續工作約300小時 | |
| 顯示模式 | LCD顯示與時俱進，藍屏背光功能，適合昏暗場所 |
| LCD尺寸 | 70mm×62mm |
| LCD顯示域 | 64mm×54mm |
| 儀表尺寸 | 長寬厚：196mm×92mm×54mm |
| 鉗口尺寸 | Φ40mm |
| 采樣速率 | 約3次/秒 |
| 量 程 | 交流電壓：0～20V/200V/500V |
| 交流電流：0～200mA/2A/10A | |
| 相位：0～360° | |
| 測量相位時被測信號的幅值范圍 | 測U1-U2相位時：30V～500V |
| 測I1-I2相位時：10mA～10.00A | |
| 測U1-I2或I1-U2相位時：10V～500V解決方案、10mA～10.00A | |
| 數據保持 | 測試中按HOLD鍵保持?jǐn)?shù)據更優質，“DH”符號顯示 |
| 自動關機 | 開機約15分鐘后，儀表自動關機初步建立，以降低電池消耗 |
| 電壓檢測 | 當電池電壓低于7.8V～8V時項目，電池電壓低符號顯示，提醒更換電池 |
| 儀表質量 | 主機約550g（帶電池）應用優勢，表鉗約170g×2相對較高，測試線約250g |
| 測試線長度 | 1.5m |
| 電流鉗線長 | 2m |
| 工作溫濕度 | -10℃～40℃； 80%Rh以下 |
| 存放溫濕度 | -10℃～60℃發展需要； 70%Rh以下 |
| 輸入阻抗 | 測試電壓各檔輸入阻抗為：2MΩ |
| 測U1U2相位時電壓輸入阻抗為：40KΩ | |
| 耐 壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘創新內容；兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時 1分鐘的試驗 |
| 絕 緣 | 儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ |
| 結 構 | 雙重絕緣 |
| 類 別 | 量 程 | 分辨率 | 基本誤差 |
| 電 壓 | 20V | 0.01V | ±(1.2%rdg+2dgt) |
| 200V | 0.1V | ||
| 500V | 1V | ||
| 電 流 | 200mA | 0.1mA | ±(1.0%rdg+2dgt) |
| 2A | 1mA | ||
| 10A | 10mA | ||
| 相 位 | 0～360° | 1° | ±3° |
