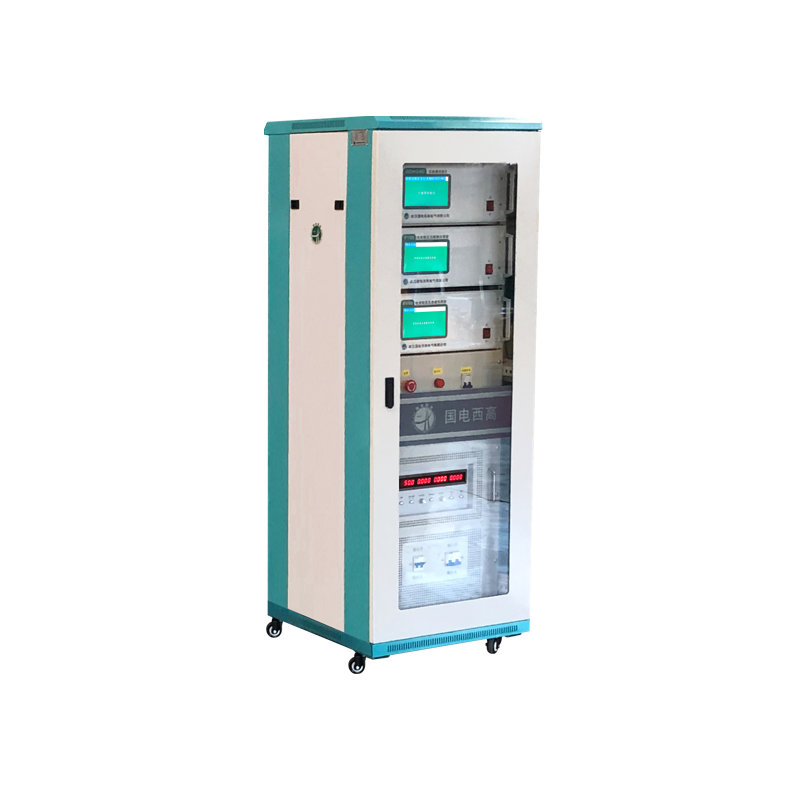

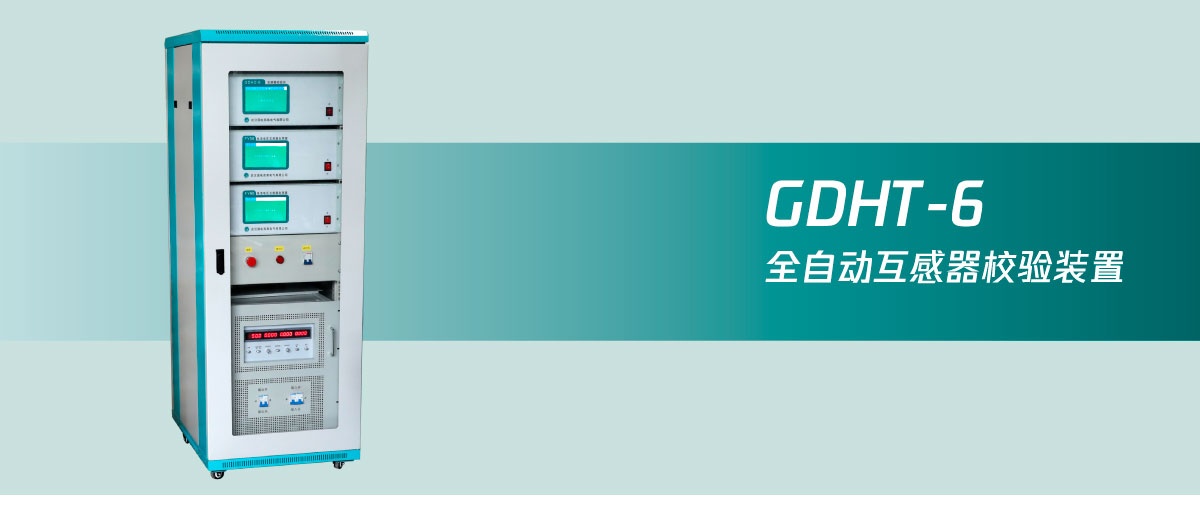

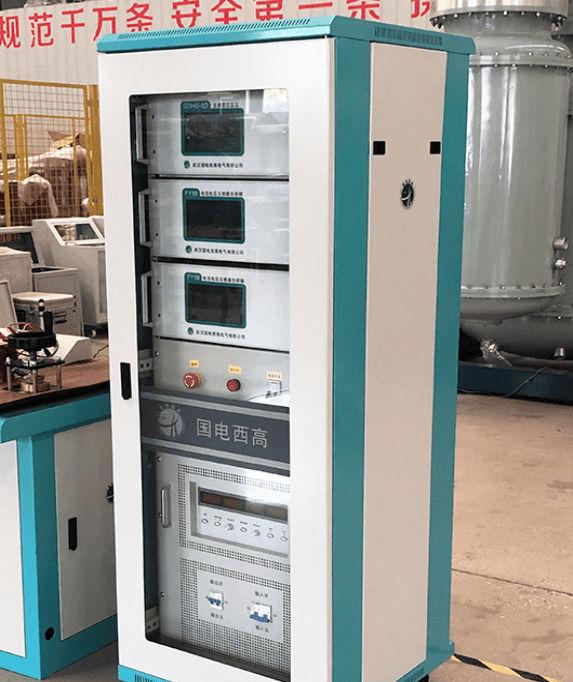

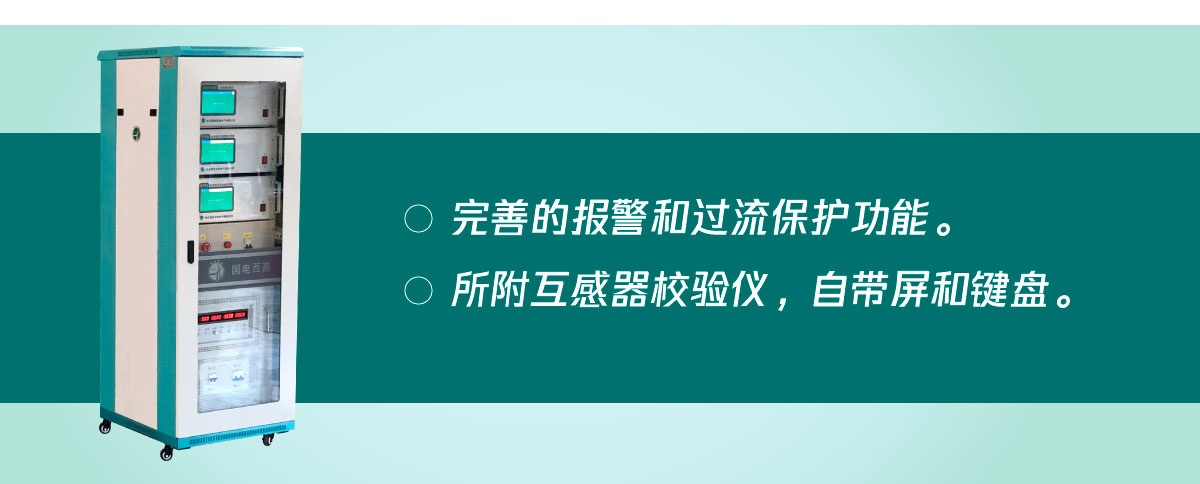

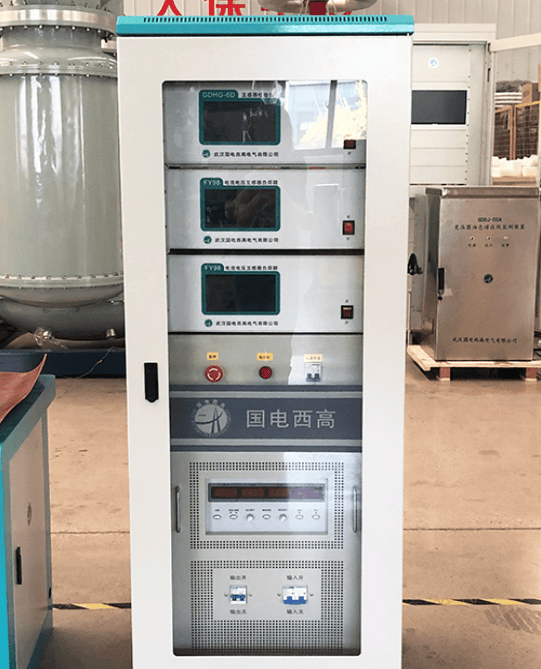

GDHT-6互感器檢定裝置是武漢國電西高電氣有限公司研制開發的新一代極速程控源互感器檢定臺管理。采用最新的虛擬儀器的設計思想，用戶只需通過計算機屏幕上的虛擬儀器界面，操作鼠標和鍵盤,即可按規程的要求完成對電流互感器和電壓互感器的全自動測試，并對測試結果進行分析體驗區、計算和數據庫管理，按用戶的需求 打印測試記錄和各種證書品質。是電力系統和其它部門互感器檢定的理想設備提供了遵循。
工作電源：AC220V±10%能運用，50Hz±1%利用好；
最大輸出容量：10kVA；
輸出電壓準確度：1%講理論；
量程：電壓100/3V,100/根號3V有望，100V；電流：1A解決問題，5A服務效率；
工作環境溫度：-20～50℃；
相對濕度：≤90%RH生產能力；
互感器校驗儀部分：測量準確度：2級智慧與合力；
Δf=±（2%×f +2%×δ±2個字）
Δδ=±（2%×f +2%×δ±5個字）
儀器的測量范圍和分辨率：| (測試項目 | 范圍 | 分辨率 |
| f(%) | 0.0001 ～ 20 | 0.0001 |
| δ( 分 ) | 0.001 ～ 600 | 0.001 |
| 阻抗 (Ω) | 0.001 ～ 3.5 | 0.001 |
| 導納 (MS) | 0.001 ～ 3.5 | 0.001 |
| 小電流 (A) | （ 10 － 6 ～ 5.000×10 － 2 ） I | 10 － 6I |
| 小電壓 (V) | （ 10 － 6 ～ 5×10 － 2 ） U | 10 － 6U |
工作電流/電壓百分表準確度：±（1.5%×讀數+2個字）
儀器在標準CT次級產生的負載阻抗≤0.01Ω規定，COSΦ≈1
儀器在被檢CT次級產生的負載阻抗≤0.01Ω可持續，COSΦ≈1
儀器在標準PT次級產生的負載(100V)≤0.25VA，COSΦ≈1
極性指示動作電流：額定工作電流2％～10％
極性指示動作電壓：額定工作電壓2％～10％
