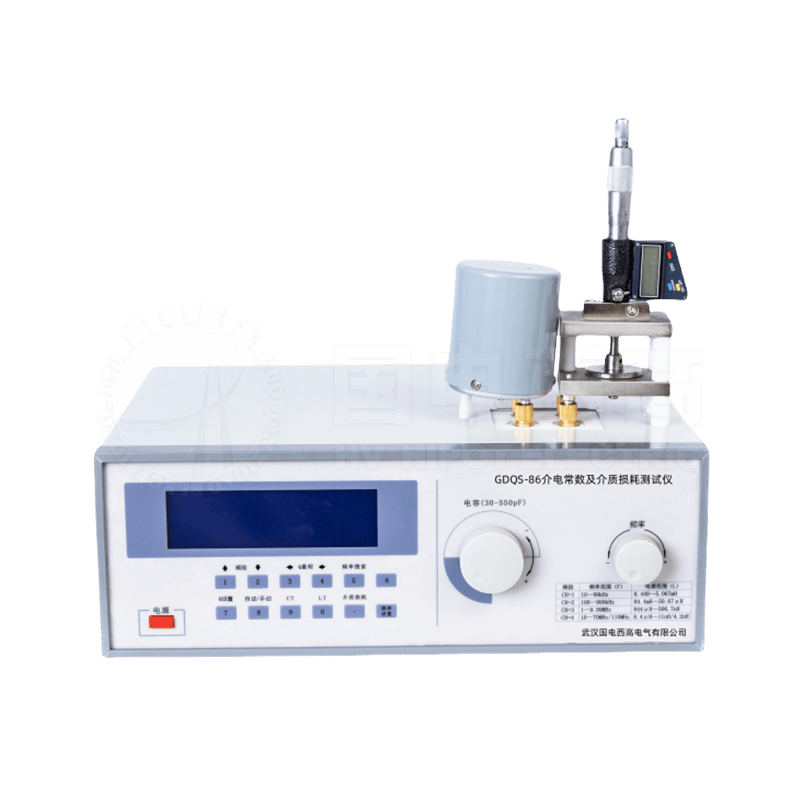

GDQS-86 介電常數及介質損耗測試儀技術標準

ASTM D150-11 實心電絕緣材料的交流損耗特性和電容率（介電常數）的標準試驗方法設計；

GB/T1409-2006 測量電氣絕緣材料在工頻、音頻至關重要、高頻下電容率和介質損耗因數的推薦方法主動性；

GB/T1693-2007 硫化橡膠介電常數和介質損耗角正切值的測定方法；

GBT5594.4-2015 電子元器件結構陶瓷材料性能測試方法第 4 部分：介電常數和介質損耗角正切值的測試方法改進措施；

產品參數

1. 信號源：DDS 數字合成信號

2. 頻率范圍：10KHZ-110MHZ

3. 信號源頻率覆蓋比：11000:1

4. 采樣精度：11BIT

5. 信號源頻率精度：3×10^-5 ±1 個字，6 位有效數

6. Q 值測量范圍：1～1000 自動/手動量程

7. Q 值量程分檔：30要素配置改革、100、300、1000、自動換檔或手動換檔

8. Q 分辨率：4 位有效數體系，分辨率 0.1

9. Q 測量工作誤差：＜5%

10. 電感測量范圍：1nH～8.4H宣講活動；分辨率 0.1

11. 電感測量誤差：＜3%

12. 電容直接測量范圍：1pF～2.5uF

13. 調諧電容誤差分辨率：±1pF 或＜1%

14. 主電容調節范圍：30～540pF

15. 諧振點搜索：自動掃描

16. 自身殘余電感扣除功能：有

17. 大電容值直接顯示功能：有

18. 介質損耗直讀功能：有

19. 介質損耗系數精度：萬分之一

20. 介質損耗測試范圍：0.0001-1

21. 介電常數直讀功能：有

22. 介電常數精度：千分之一

23. 介電常數測試范圍：0-1000

24. LCD 顯示參數：F、L註入新的動力、C快速融入、Q、LT工藝技術、CT發揮作用、波段等

25. 準確度：150pF 以下±1pF；150pF 以上±1%

26. Q 合格預置范圍：5～1000 聲光提示

27. 極片間距可調范圍：≥15mm

28. 材料測試厚度：0.1-10mm

29. 夾具插頭間距 ：25mm±0.01mm

30. 夾具損耗正切值：≤4×10^-4（1MHz）

31. 測微桿分辨率：0.001mm

32. 測試極片：材料測量直徑Φ38mm/50mm系統，厚度可調 ≥ 15mm

33. 環境溫度：0℃～+40℃

34. 消耗功率：約 25W

35. 電源：220V±22V十分落實，50Hz±2.5Hz
