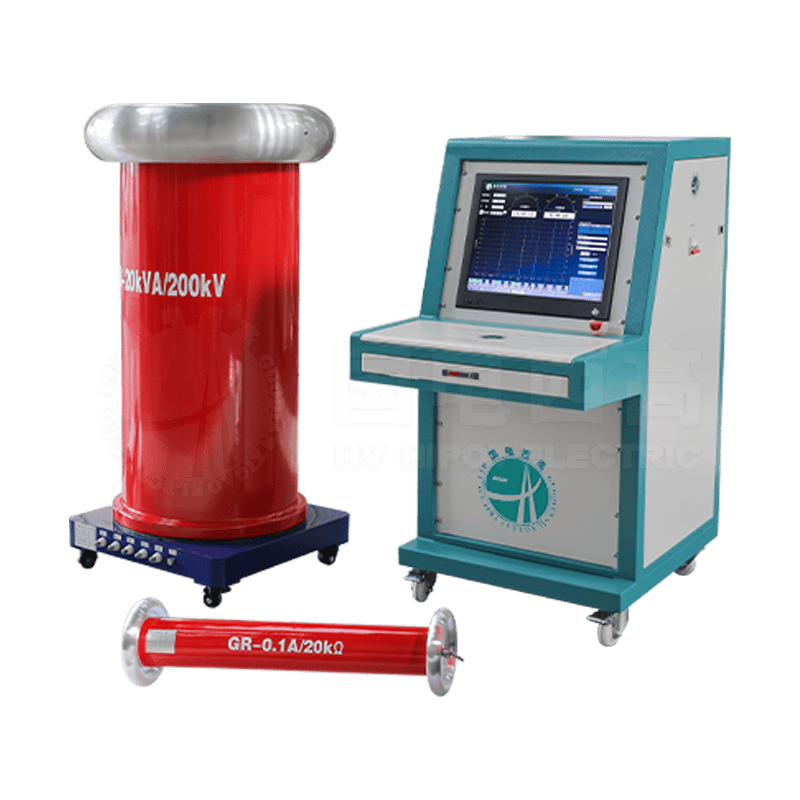

GDYD系列絕緣耐壓試驗裝置是根據國家最新電力行業標準而設計的顯著、性能先進的智能型耐壓試驗設備，本設備采用了PLC控制器技術效果、2.4G ISM組網技術發展的關鍵、結合優良的人機界面操作，使您在使用時輕松自如求得平衡、得心應手有所應。可用于對各種電器產品面向、電氣元件今年、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平集中展示，發現被試品的絕緣缺陷可靠保障，衡量過電壓的能力。廣泛應用于電工制造部門建設、電力運行部門共同、科研單位和高等院校。
執行標準
DL/T474.4-2018 現場絕緣試驗實施導則:交流耐壓試驗
DL/T848.2-2018 高壓試驗裝置通用技術條件:工頻高壓試驗裝置
GB/T16927.1-2011 高電壓試驗技術：一般定義及試驗要求
產品參數
控制部分
輸入電壓：AC380V±10% 50Hz±1
輸出容量：20kVA
低壓輸出：AC 0～430V
輸出電流：50A（Max）
低壓電壓測量范圍：0-450V 分辨率：0.01V
低壓電流測量范圍：0.2-50A 分辨率：0.01A
高壓電壓測量范圍：AC0～200kV 分辨率：0.01KV
高壓電流測量范圍：AC0～100mA 分辨率：0.01mA
計時范圍：任意時段
電壓精度 ≤±3%(10%~100%量程)
電流精度 ≤±3%(10%~100%量程)
規格尺寸：635*1030*1255 103KG
變壓器部分
輸出容量：20kVA
低壓（輸入）電壓：AC 0～400V
低壓（輸入）電流：AC 0～50A
高壓（輸出）電壓：AC 0～200kV
高壓（輸出）電流：0-100mA
測量變比：2000：1 誤差：±1%
阻抗電壓：≤12%在此基礎上；
空載電流：≤10%；
運行時間：額定容量下5min開探索創新，5min關斷續周期工作制開展，1/3額定電壓和1/3額定電流下可長期運行
