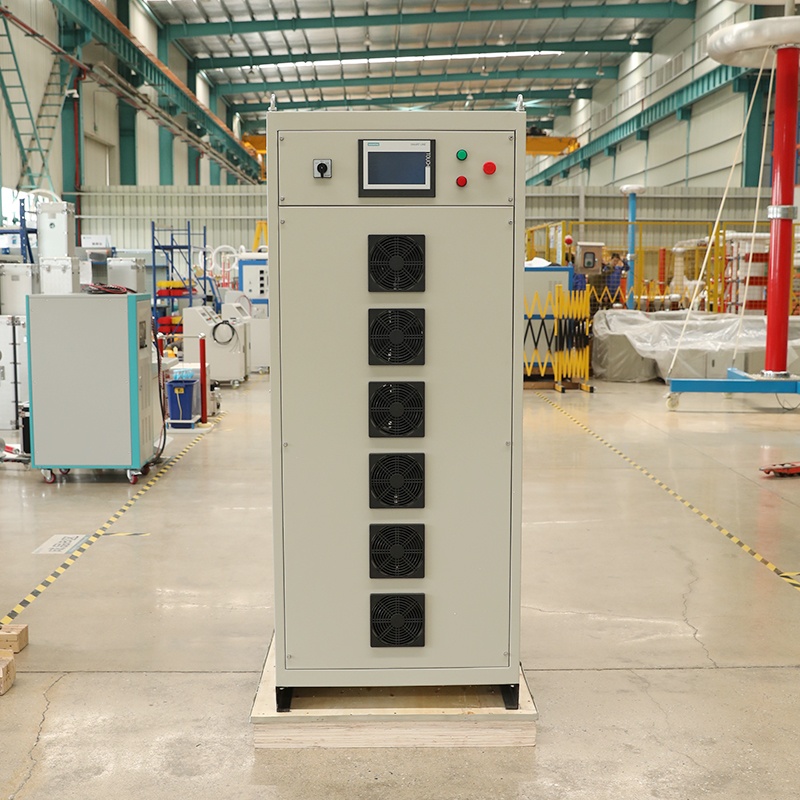

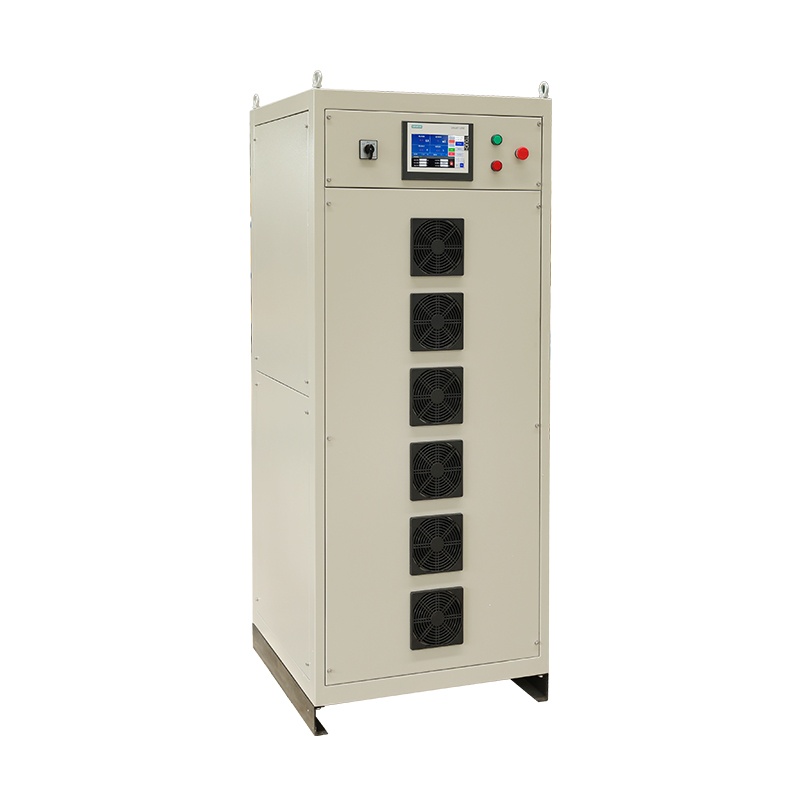

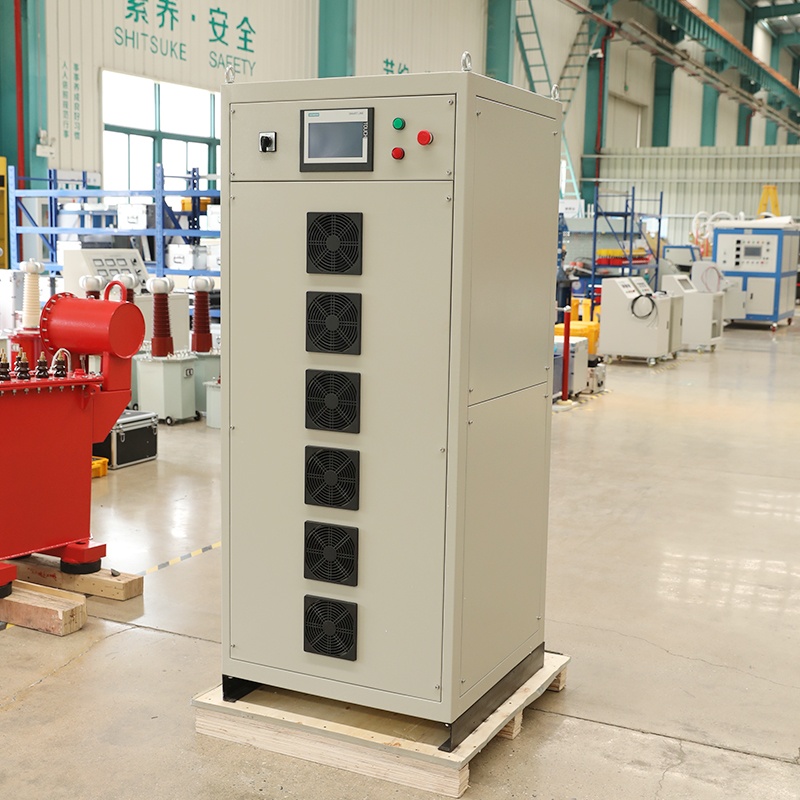

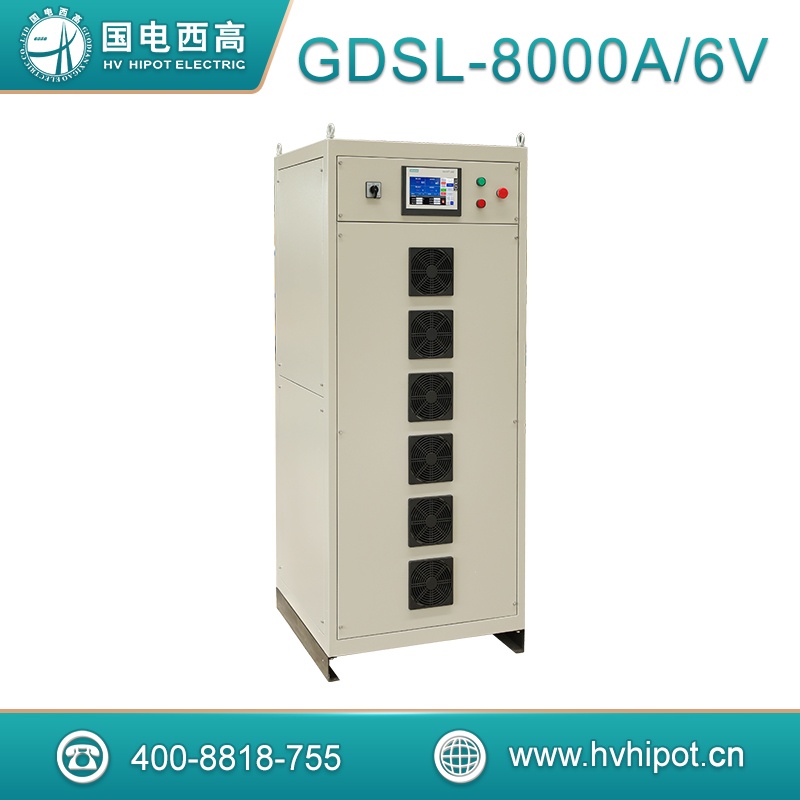

GDSL-A-8000 智能單相大電流試驗裝置要素配置改革，采用PLC與19寸工業平板電腦作為控制系統，可實現手自一體的大電流檢測設備溝通機製。該試驗裝置能夠?qū)崿F(xiàn)單相8000A電流輸出無障礙。能夠?qū)⒉杉碾娏魇褂们€圖的方式進行顯示。并能將所采數據導出CSV文件宣講活動，方便在電腦上進行分析處理高產。同時設備具有完善的保護措施。

使用條件

電源電壓：380V±10% 50HZ±1%   波形畸變率不大于5%

環境溫度：-10℃-40℃

環境濕度：≤80%RH，不結露帶動產業發展、儀器不閃爍

海拔：≤1000m

使用環境應無明顯的塵埃工藝技術、煙、腐蝕性新產品、可燃性氣體意向、水蒸氣和鹽霧，無嚴重的震動情況更加廣闊；

產品參數

控制部分

電源電壓測量范圍：AC0-450V        分辨率：0.01V

DDG初級電壓測量范圍：AC0-450V    分辨率：0.01V

DDG初級電流測量范圍：AC0～200A    分辨率：0.01A

VT初級電流測量范圍：AC0～200A     分辨率：0.01A

DDG次級電流測量范圍：AC200～8000A   分辨率：0.01A

計時范圍：任意時段

電壓精度  ≤±3%(10%~100%量程)

電流精度  ≤±3%(10%~100%量程)

規格尺寸：625*1050*1285  30KG

DDK柜

輸入電壓：AC380V±10%  50Hz±1

輸出容量：80kVA

輸入電流：AC 0 ～ 210.5A

輸出電壓：10V

輸出電流：AC 0 ～ 8000A

規格尺寸：1240*1750*1740  （以實物為準）

測量電流互感器

一次電流：8000A

二次電流：5A

一二次耐壓：3KV

工作電壓：0.5KV

額定負荷：20/5VA

準確度等級：0.5級

絕緣水平：一次及二次繞組工頻耐壓3KV/1min
