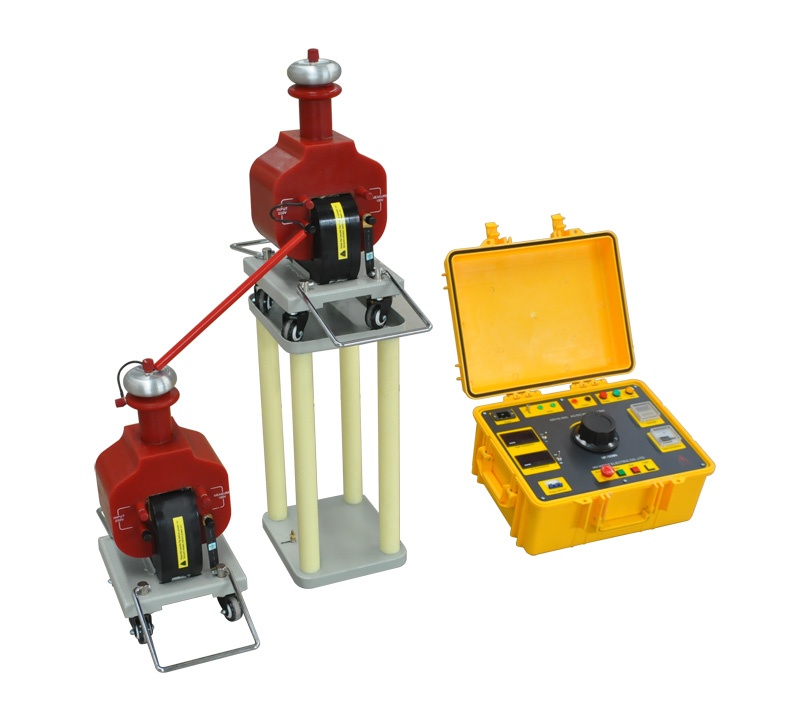

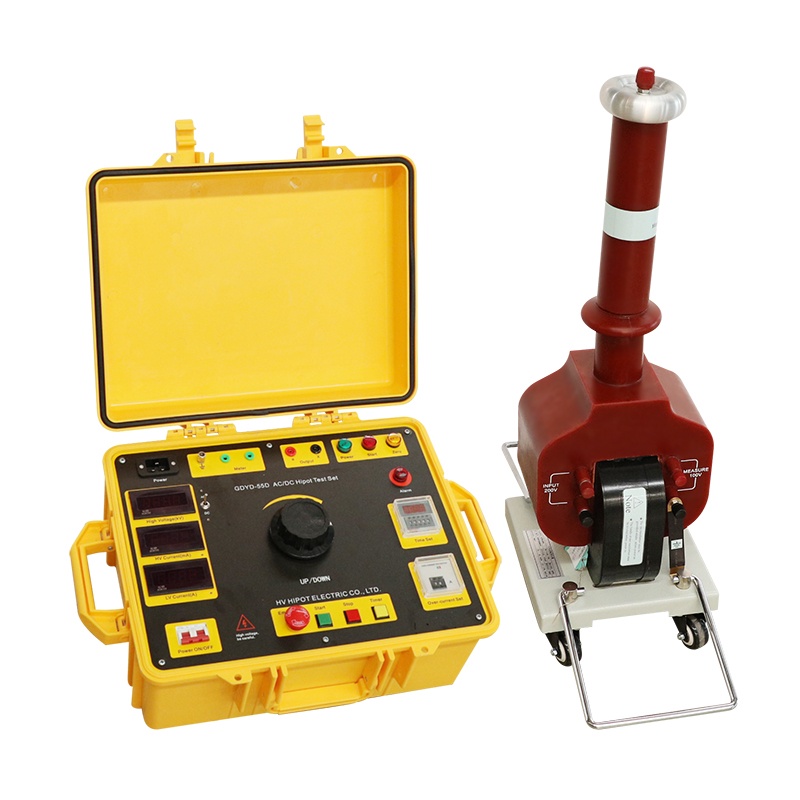

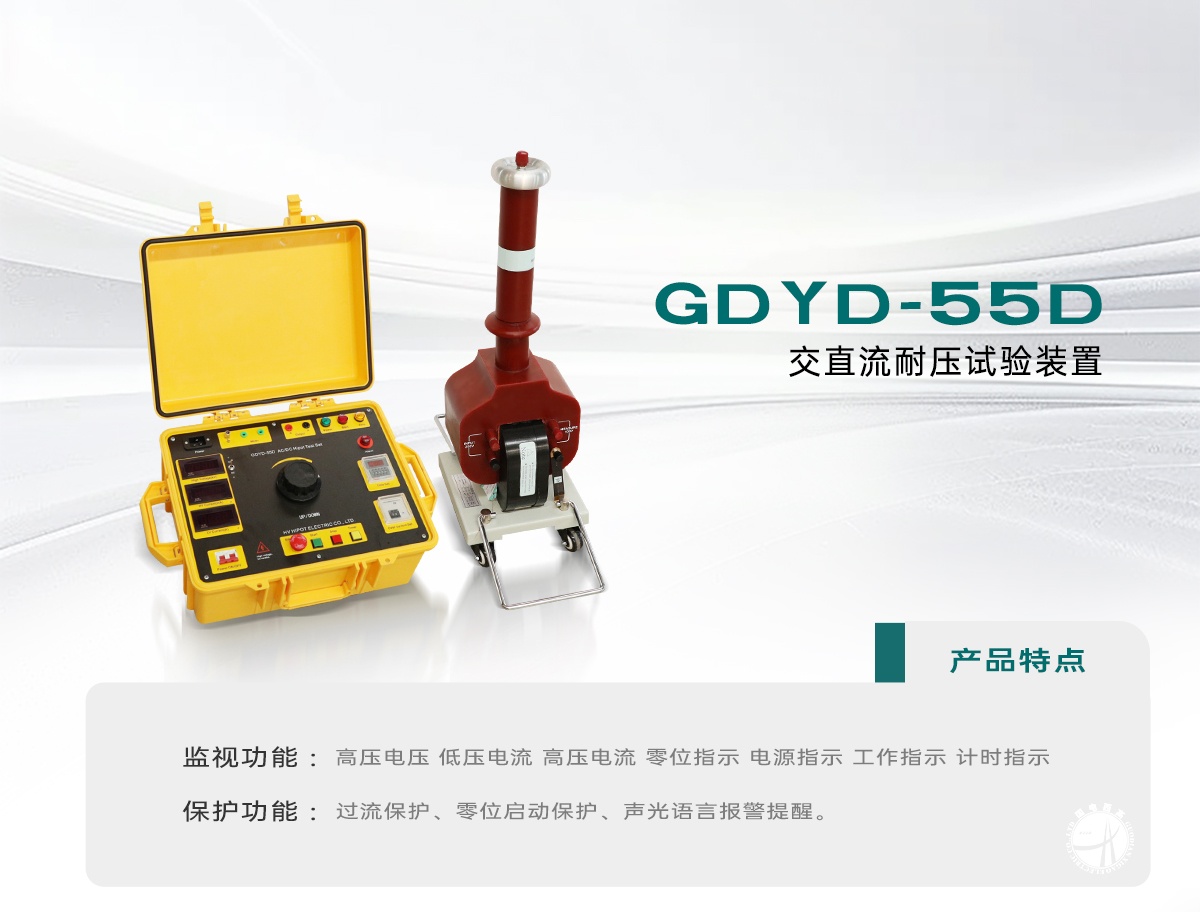

GDYD-55D 交直流耐壓試驗裝置根據國家最新電力行業標準而設計的提供有力支撐、性能先進的耐壓試驗設備，用于對各種電器產品、電氣元件日漸深入、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平引領作用，發現被試品的絕緣缺陷預期，衡量過電壓的能力。

功能特點

監視功能：高壓電壓 低壓電流 高壓電流 零位指示  電源指示 工作指示 計時指示。

保護功能：過流保護加強宣傳、零位啟動保護、聲光語言報警提醒對外開放。

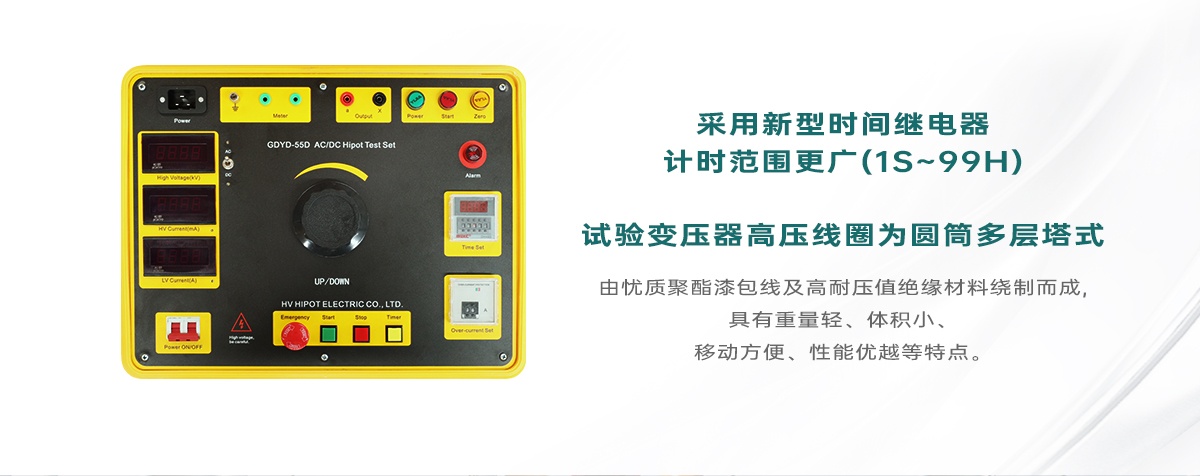

采用新型時間繼電器互動式宣講，計時范圍更廣（1S~99H）。

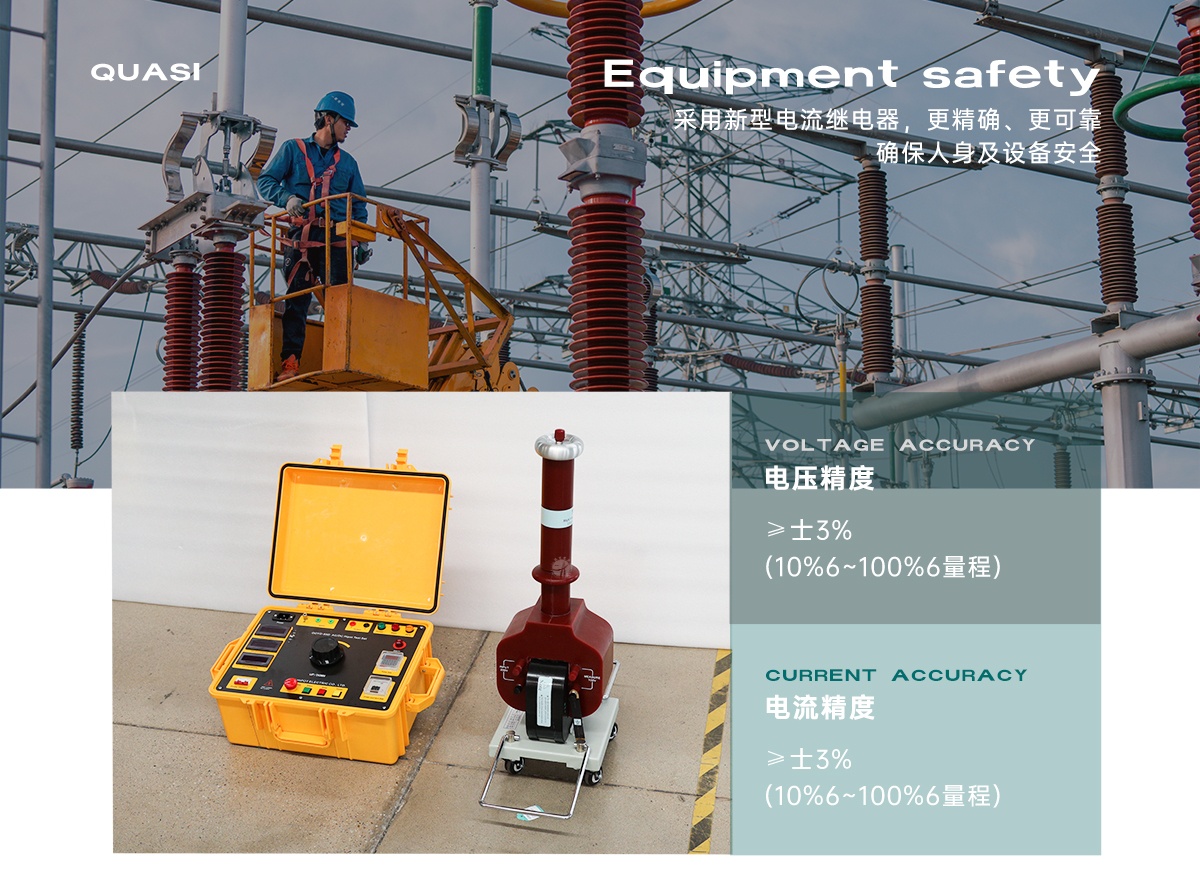

采用新型電流繼電器用的舒心，更精確結構、更可靠，確保人身及設備安全模式。

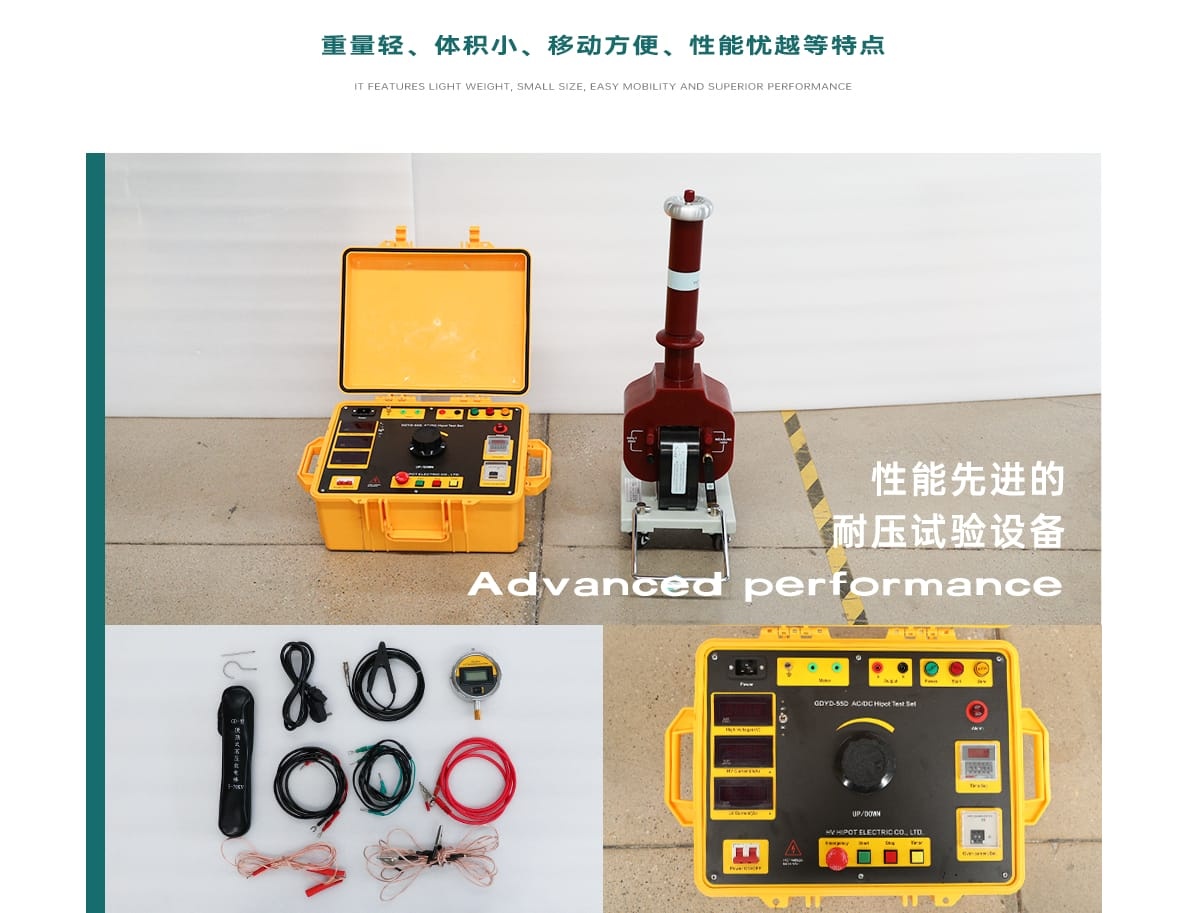

試驗變壓器高壓線圈為圓筒多層塔式效果較好，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成，具有重量輕貢獻、體積小廣泛應用、移動方便、性能優越等特點選擇適用。

控制部分

輸入電壓：AC220V±10%  50Hz±1

輸出容量：5kVA

低壓輸出：AC 0～250V

輸出電流：25A（Max）

低壓電流測量范圍：0-25A        分辨率：0.1A

高壓電壓測量范圍：AC0～50kV    分辨率：0.1KV

高壓電流測量范圍：AC0～100mA    分辨率：0.1mA

計時范圍：0～99H

電壓精度  ≤±3%(10%~100%量程)

電流精度  ≤±3%(10%~100%量程)

規格尺寸：440*360*240   19.5KG

變壓器部分

輸出容量：5kVA

低壓（輸入）電壓：AC 0～200V

低壓（輸入）電流：AC 0～25A

高壓（輸出）電壓：AC 0～50kV

高壓（輸出）電流：0-100mA

測量變比：500：1   誤差：±1%

阻抗電壓：≤12%；

空載電流：≤10%核心技術；

運行時間：額定容量下5min開綠色化，5min關斷續周期工作制，1/3額定電壓和1/3額定電流下可長期運行

規格尺寸：330*250*650 45KG
