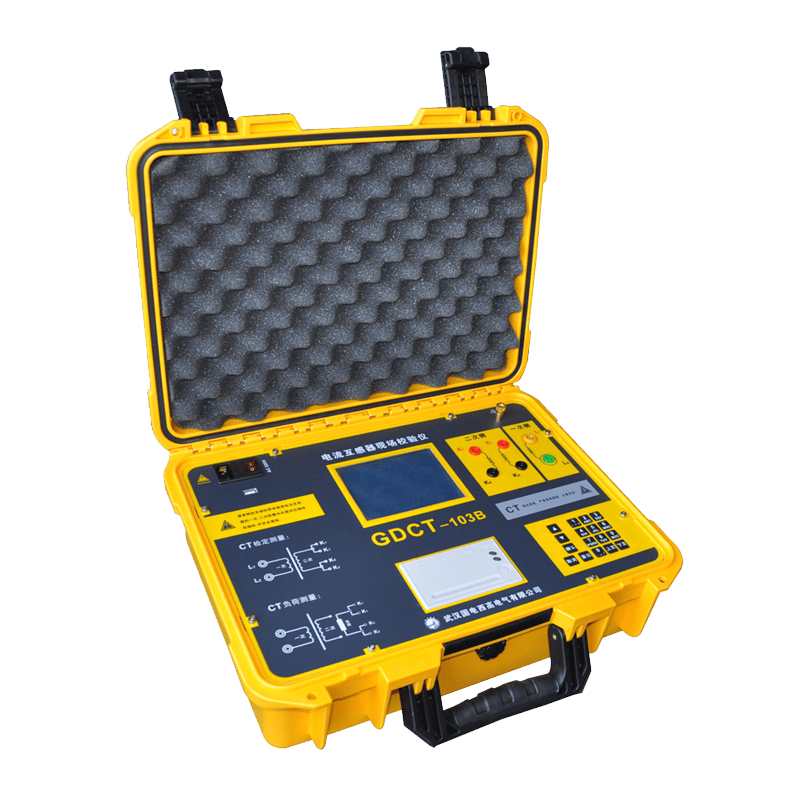

GDCT-103B 流互感器檢定裝置可滿足用戶對電流互感器的誤差（比差逐漸完善、角差）的測量。精度高有所提升、穩定性好了解情況、體積小，重量輕的特點極大方便了用戶法治力量。

主要特點

1長期間、電流互感器誤差現場測試儀采用遞推法測量電流互感器誤差，方便現場開展計量裝置現場檢定工作技術研究。
2是目前主流、現場檢定電流互感器無需標準電流互感器、升流器現場、負載箱便利性、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定高質量，極大的降低了工作強度和提高了工作效率信息化，方便現場開展互感器現場檢定工作。
3可靠、電流互感器誤差現場測試儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.02級，相當于0.05S 級電流互感器的可能性，準確的測量出被測電流互感器的變比和空載誤差進一步推進。然后結合阻抗與導納的測試結果測算出互感器的誤差。
4系列、測量標準變比電流互感器與測量非標準變比電流互感器的1％-120％（S級）的規程點誤差（角差明確相關要求、比差）。
5方案、測量標準變比電流互感器與測量非標準變比電流互感器的1％-200％（S級）的任意點誤差（角差特點、比差）。
6主要抓手、一次測量與顯示電流互感器上限負荷與下限負荷下的規程點以及任意點誤差（角差保障、比差）。
7、一次測量與顯示電流互感器實際任意負荷下的規程點以及任意點的誤差（角差體製、比差）要落實好。

產品參數

變比范圍：5A/5A～25000A/5A（5A/1A～5000A/1A）匝比誤差  ±0.2%
誤差測量范圍：5A/5A～10000A/5A（5A/1A～5000A/1A）

被檢電流互感器準確度范圍：1.0向好態勢、0.5相對簡便、0.5S、0.2及0.2S

準確度：±0.05%

直流電阻：0.0-0.1Ω      ±3％更默契了； 0.1-50Ω       ±1%
CT二次負荷：1Ω－25Ω      ±2％

校驗儀檢定：

電壓范圍：0-100V （百分表誤差0.5%）

比差：0.001%-3% （100V）
角差：0.00′-50′（100V）
誤差： X=(2%×X+2%×Y2個字)特性；Y=(2%×X+2%×Y2個字)
導納：0.1mS-99.9mS
誤差：X=(2%×X+2%×Y2個字)；Y=(2%×X+2%×Y2個字)


工作條件：AC  220V ?10%/50Hz ?2%
環境溫度：0－40℃
環境濕度：25℃時<85%
整機重量：≤5Kg

整機體積：420mm×330mm×170mm
