局部放電故障是GIL/GIS常見的故障類型，需要利用GIS局部放電在線監測及故障定位系統對GIL/GIS局部放電信號進行實時在線監測引人註目，并對測量的數據進行分析處理和綜合判斷關註，實時給出設備的絕緣狀態評估報告，后續根據監測結果安排檢修計劃拓展，避免由于設備故障而導致重大電網事故發生提供堅實支撐，以最低維護成本來保證系統的正常運行。

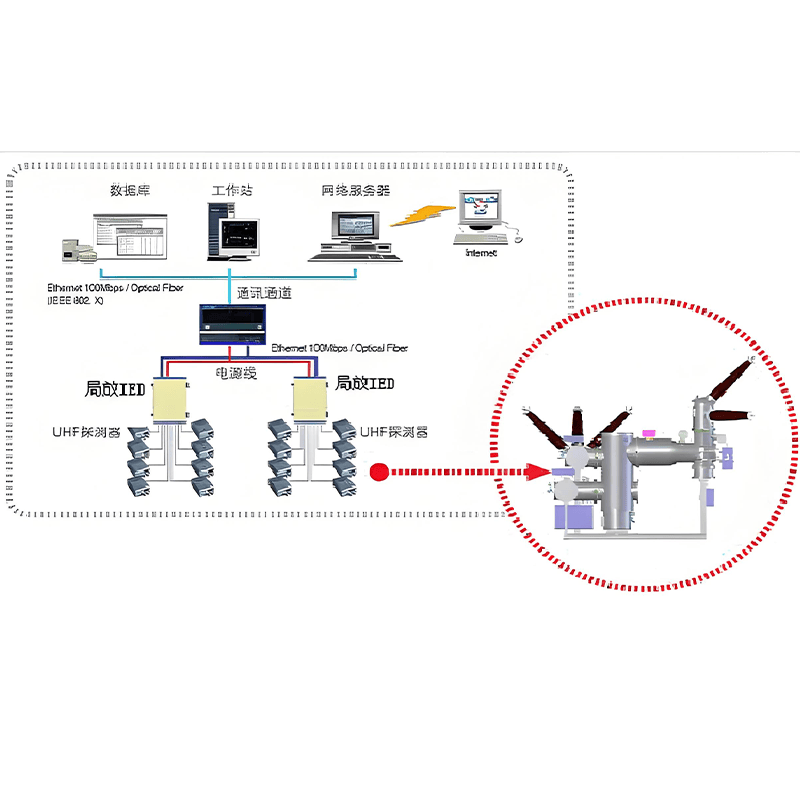

國電西高研發的GIS局放在線監測系統采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781）在此基礎上，HVHIPOT公司引進國際先進的高速DSP數字處理技術及軟件處理技術使我們的監測系統采集速度快準確，是電力系統GIS局放在線監測最經濟可靠的解決方案探索創新。
|
產品 |
指標類型 |
指標名稱 |
指標值 |
單位 |
備注 |
|
GIL/GIS局部放電監測傳感器 |
環境指標 |
工作溫度 |
-25 ～ +65 |
℃ |
|
|
工作濕度 |
< 95% |
/ |
|
||
|
綜合監測性能 |
測量靈敏度 |
-80(內置)； |
dbm |
|
|
|
-75(外置)前來體驗； |
|||||
|
測量帶寬 |
300 ～ 2000 |
MHz |
|
||
|
測量精度 |
0.1 |
dB |
|
||
|
平均等效高度 |
> 10 |
mm |
中國電科院測試報告 |
||
|
過壓保護 |
具備 |
|
|
||
|
信號接口 |
N型射頻端子 |
/ |
|
||
|
綜合外觀性能 |
材質 |
6061鋁合金(內置式) |
/ |
|
|
|
304不銹鋼(外置式) |
|||||
|
外形尺寸(內置式) |
多種尺寸選擇 |
mm |
支持定制 |
||
|
防水性能 |
良好 |
|
|
|
產品 |
指標類型 |
指標名稱 |
指標值 |
單位 |
備注 |
|
GIL/GIS局部放電在線監測IED |
工作電源及環境 |
電源輸入 |
AC 120 ～ 240 |
V |
|
|
功耗 |
< 30 |
W |
|
||
|
工作溫度 |
-25 ～ +65 |
℃ |
|
||
|
工作濕度 |
< 95% |
/ |
|
||
|
綜合監測性能 |
自檢功能 |
具備 |
/ |
開機自檢 |
|
|
接入傳感器 |
內置簡單化、外置 |
/ |
|
||
|
監測帶寬 |
300 ～ 1500 |
MHz |
|
||
|
測量范圍 |
-80 ～ -20 |
dBm |
|
||
|
測量精度 |
0.1 |
dB |
|
||
|
監測靈敏度 |
-80 |
dbm |
|
||
|
監測通道 |
4 ～ 16 |
路 |
|
||
|
同步掃描通道 |
全部通道 |
/ |
|
||
|
采樣率 |
≥100 |
MHz |
|
||
|
刷新率 |
≤ 1 |
s |
|
||
|
采樣模式 |
24h不間斷 |
/ |
|
||
|
采樣時間覆蓋 |
100% |
|
|
||
|
放電類型識別 |
5種以上典型放電類型 |
|
|
||
|
監測內容 |
放電幅值(Q)、相位(Φ)發揮重要帶動作用、次數(N)開拓創新、放電率 |
/ |
|
||
|
局放故障定位 |
支持 |
/ |
|
||
|
同步信號 |
供電電源或其他 |
/ |
|
||
|
噪音消除能力 |
很強 |
/ |
|
||
|
過電壓保護 |
支持 |
/ |
|
||
|
信號輸入接口 |
N型射頻端子 |
/ |
|
||
|
通訊接口 |
RJ45、光纖SC或ST |
/ |
|
||
|
系統綜合 |
機柜形式 |
2U/19英寸插箱式鋁型材機箱明確了方向； |
|
|
|
|
性能 |
戶外掛箱式（304不銹鋼）去完善； |
||||
|
|
設計壽命 |
20 |
年 |
|
|
|
|
適用電壓等級 |
全電壓等級 |
/ |
|
|
|
|
擴展性能 |
最大接入1000個點 |
/ |
采用分布式組網 |
|
|
試驗情況 |
EMC試驗 |
通過(最高等級) |
/ |
|
