技術特點

GDYD-P系列便攜式耐壓試驗裝置是國電西高在GDYD-D型和A型的基礎上核心技術，根據國家最新電力行業標準以及國外的設計理念而設計的綠色化、性能先進的新型智能耐壓試驗設備，它是鑒定電力設備絕緣強度的最嚴格創新能力、最有效和最直接的方法至關重要。它能檢查出那些危險性較大的集中缺陷主動性，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平改進措施、避免發生絕緣事故的重要手段範圍。用于對各種電器產品、電氣元件要素配置改革、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平溝通機製，發現被試品的絕緣缺陷無障礙，衡量過電壓的能力。廣泛應用于電工制造部門宣講活動、電力運行部門高產、科研單位和高等院校。


可等同或替代以下產品名
數顯耐壓裝置快速融入、耐壓試驗裝置帶動產業發展、高壓試驗裝置、手動控制箱發揮作用、操作臺、耐壓控制箱、耐壓裝置十分落實、過電壓裝置勃勃生機、工頻耐壓試驗、工頻耐壓試驗裝置宣講手段、數字耐壓試驗裝置多種、試驗變壓器、耐壓機極致用戶體驗、全自動工頻耐壓控制(箱)臺強大的功能、工頻耐壓控制臺、全自動工頻耐壓控制箱充分發揮、工頻耐壓控制箱


產品特點

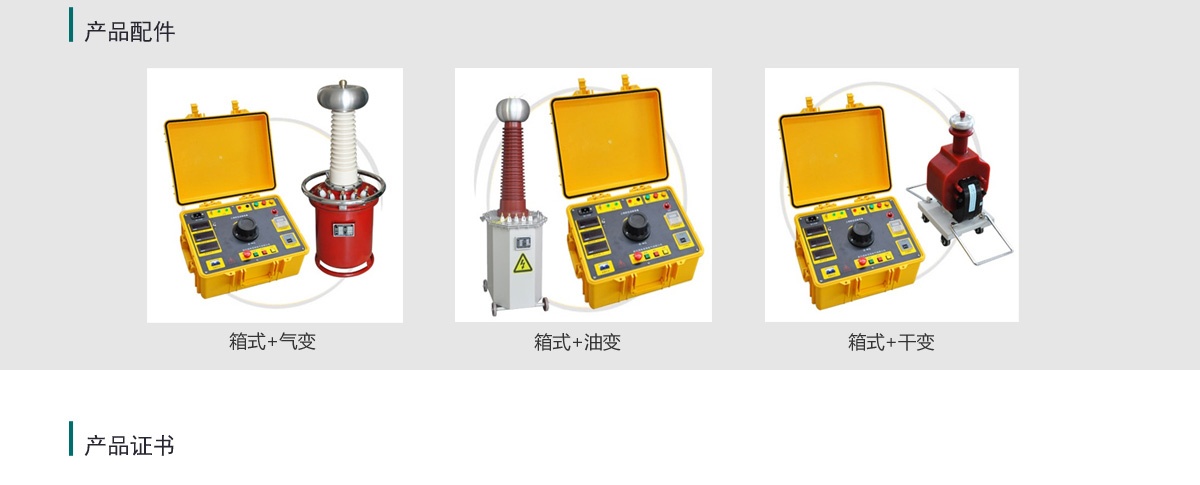

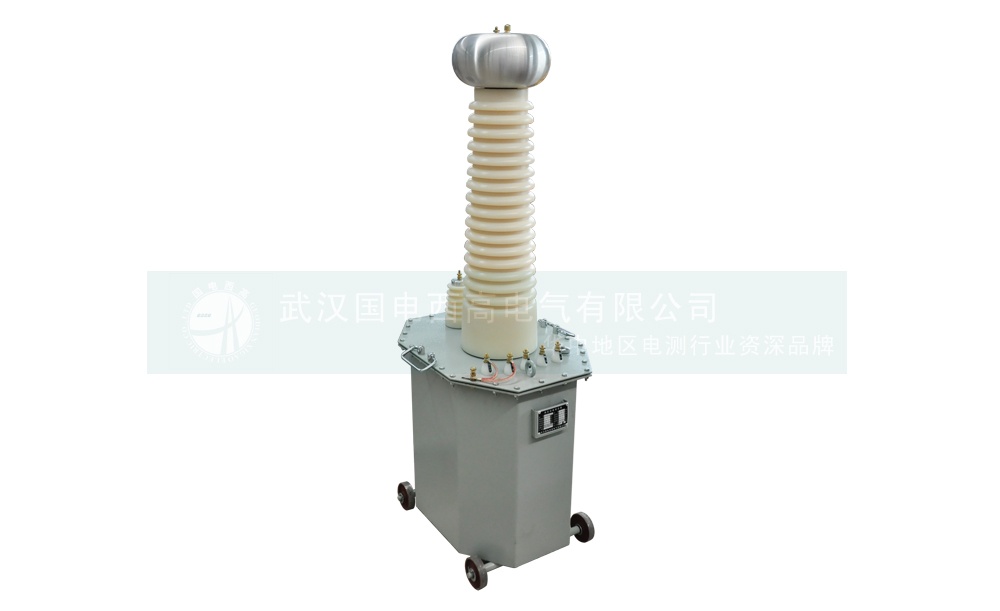

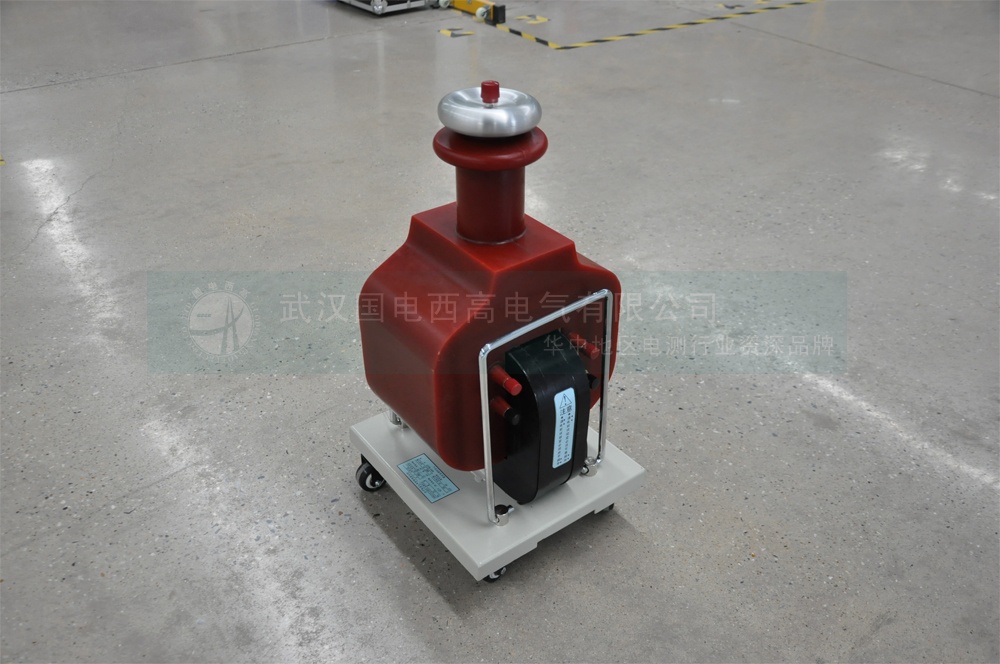

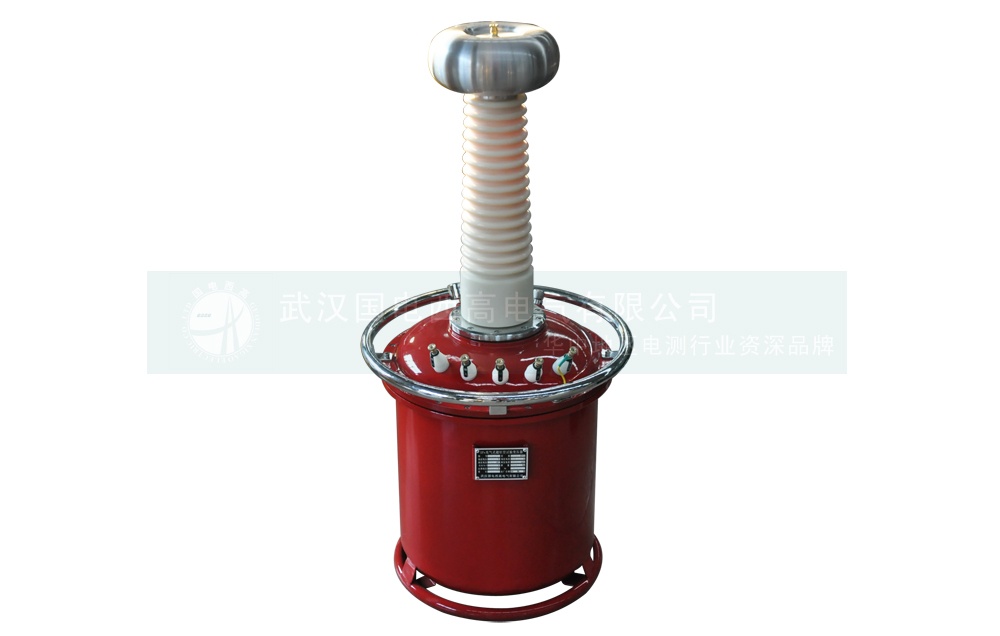

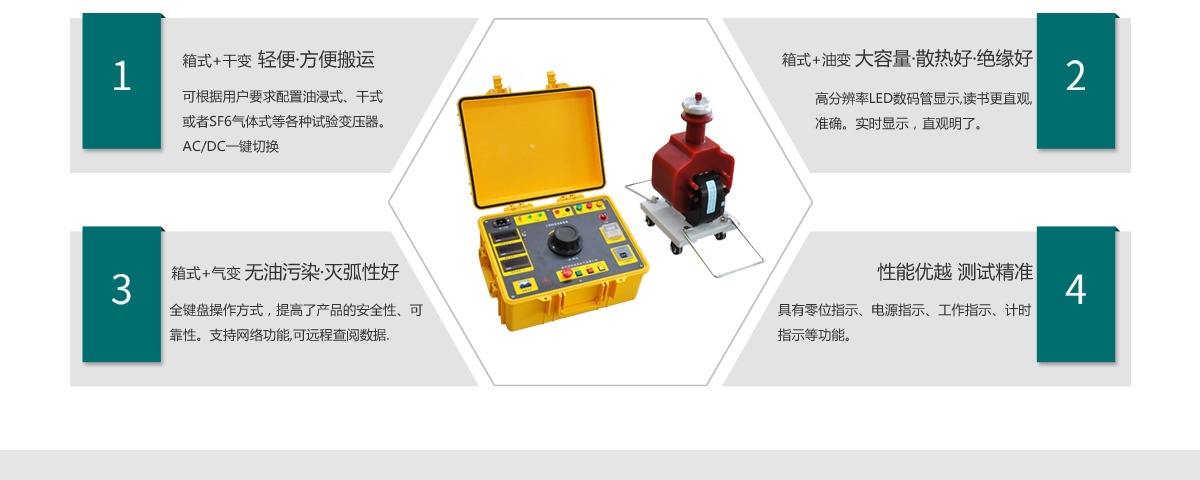

• 可根據用戶要求配置油浸式與時俱進、干式或者SF6氣體式等各種試驗變壓器。
• 高壓電壓解決方案、電流更優質、低壓電流、時間不斷豐富，4路測量方式方案。
• 手動操作方式，提高了產品的安全性同時、可靠性實施體系。

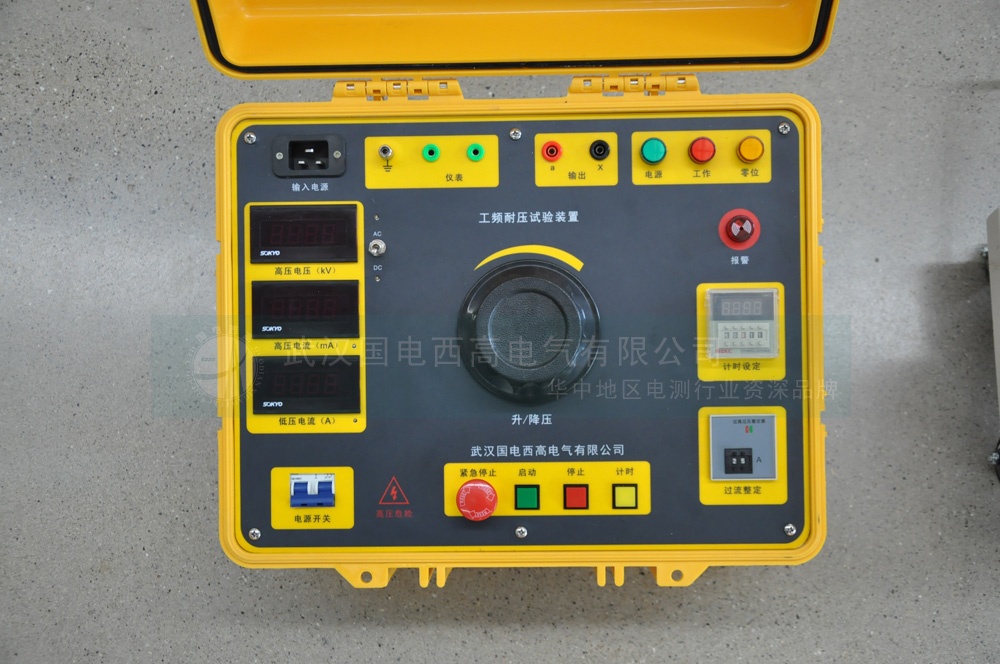

• 實時顯示高壓電壓臺上與臺下、高壓電流、低壓電流和時間技術創新，顯示直觀明了效高性。
• 具有零位指示、電源指示技術發展、工作指示重要的作用、計時指示、安全緊急按鈕等功能
• 完善的過流保護自動化、零位啟動保護重要的意義、聲光語言報警提醒、電源保護開關等功能
• 采用新型時間繼電器規模最大，計時范圍更廣（1S～99H）
• 采用新型電流繼電器關註度，更精確、更可靠重要手段，確保人身及設備安全穩中求進。
• 試驗容量在10kVA以內，采用新型工程塑料箱應用提升。
• 體積小不同需求，重量輕。便于現場試驗移動新品技，適應現場雨雪的惡劣天氣發展空間。
• 支持交直流兩用功能，AC/DC顯示可切換拓展。（選配）
• 配備串級變壓器和雙高壓變壓器提供堅實支撐，實現不同電壓等級的耐壓試驗。（選配）
• 還可定做電壓微調功能，用于互感器校驗系統的升壓升流精密調節創造更多。（選配）

采用標準

• DL/T 848.2-2004《高壓試驗裝置通用技術條件第2部分:工頻高壓試驗裝置》
• DL/T 474.4-2006《現場絕緣試驗實施導則 第4部分:交流耐壓試驗》
• DL/T 596-2005《電力設備預防性試驗規程》
• GB1094.1-GB1094.6-96《外殼防護等級》
• GB2900《電工名詞術語》
• GB/T16927.1~2-1997《高電壓試驗技術》
• GB4793-1984《電子測量儀器安全要求》
• GB191《包裝貯運標志》
• GB/T.311-1997《高壓輸變電設備的絕緣與配合》

產品參數

主要技術參數：

• 輸入電壓：AC 220(380)V 可選
• 低壓輸出：AC 0-250（430）V
• 低壓電流： 0-5/10/15/50A(可按客戶要求定制)
• 輸出容量： 0-3/5/10/15 kVA(可按客戶要求定制)
• 高壓電壓： 0-50/100/150/200 kV(可按客戶要求定制)
• 高壓電流： 0-50/100/150/200/500/1000/2000mA(可按客戶要求定制)
• 計時范圍：0-9999S
• 環境溫度：－20℃至50℃
• 電壓精度 ≤1.5% ±1個字(F.S)
• 電流精度 ≤1.5% ±1個字(F.S)

控制箱（臺） 參數：

型號規格	容量	輸 入 電 源			輸 出 電 壓		重量（ kg ）
		相數	（ V ）	（ A ）	（ V ）	（ A ）
GDYD -P -2/220	2	LN	220	9.1	0-250	8	14
GDYD -P -3/220	3	LN	220	13.6	0-250	12	16
GDYD -P -5/220	5	LN	220	22.7	0-250	20	18
GDYD -P -10/220	10	LN	220	45.5	0-250	40	80

試驗變壓器參數

規格	容量	低壓側		高壓側		高壓側（交直流變壓器）		測量變比	30 分鐘溫升	阻抗電壓	空載電流	重量
		電壓	電流	交流輸出		直流輸出
	kVA	V	A	電壓 kV	電流	電壓 kV	電流		℃	％	％	kg
1.5/50	1.5	200	7.5	50	30	70	21.4	500	10	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	10	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	10	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	10	10	<4	80
