絕緣斗臂車在帶電作業過程中是頻繁使用的機械設備重要性，帶電作業人員乘坐在斗臂車絕緣斗內進行帶電作業，斗臂車的絕緣性能對帶電作業人員的安全具有至關重要的作用體系。DLT 976-2005 《帶電作業工具系統穩定性、裝置和設備預防性試驗規程》對絕緣斗臂車的電氣試驗具有嚴格規定，試驗周期 6 個月多種場景，同時要進行絕緣上臂科技實力、絕緣下臂、絕緣外斗集中展示、絕緣內襯可靠保障、絕緣吊臂進行工頻耐壓試驗。試驗過程中應無閃絡改造層面、無擊穿機製、無明顯發熱。絕緣上臂還要求泄漏電流不大于 400 微安首次。

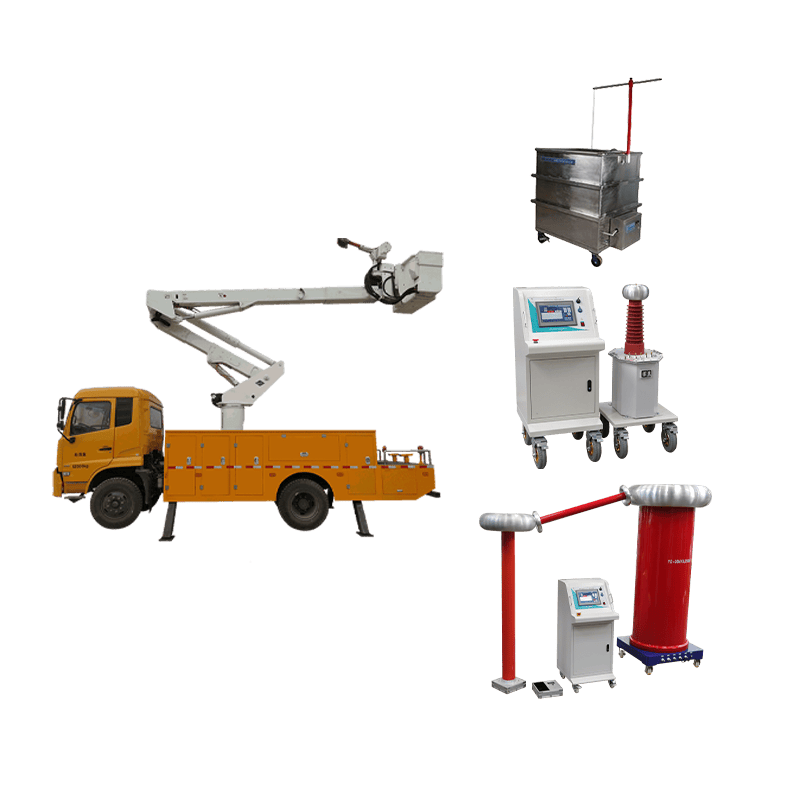

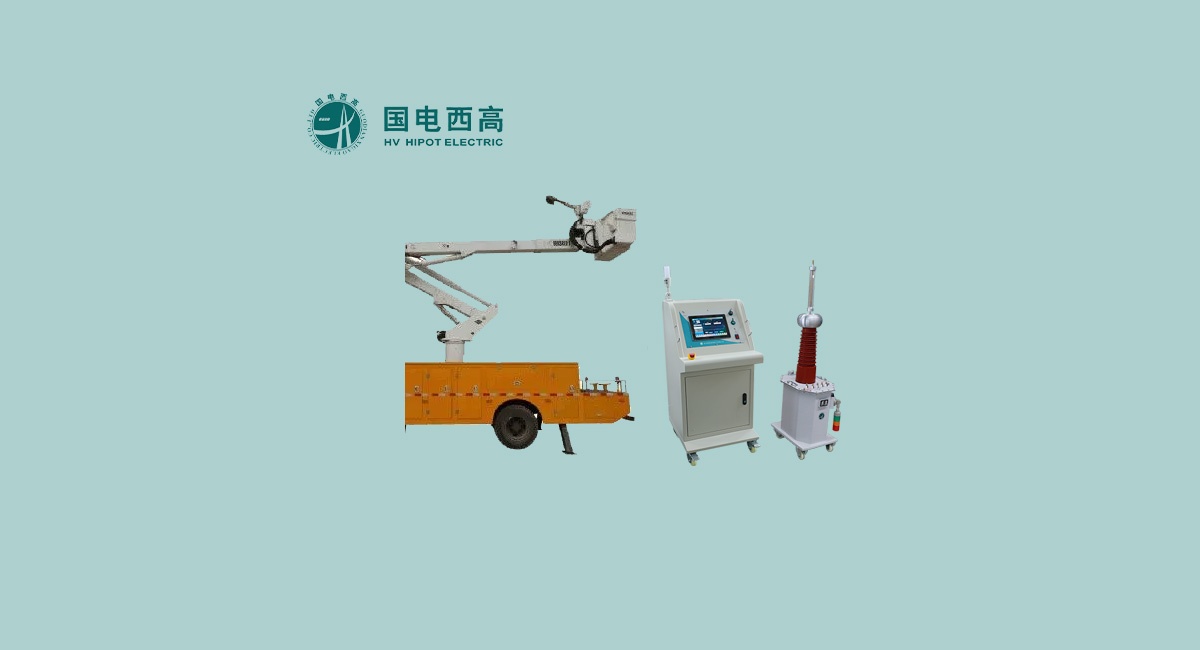

國電西高自主研發生產了GDDB絕緣斗臂車試驗裝置流動性，適用于10kV及以下電壓等級的絕緣斗臂車測試；整套系統由耐壓試驗裝置生產效率、斗臂車測試水槽反應能力、高壓電極、絕緣臂電極競爭激烈、智能無線微安表等設備構成投入力度。
|
10KV絕緣斗臂車試驗裝置配置表 |
|
|
GDDB-50B（智能控制型標配） |
|
|
1 |
5KVA智能控制箱 |
|
2 |
5KVA/50KV試驗變壓器（油變、氣變學習、干變可任選） |
|
3 |

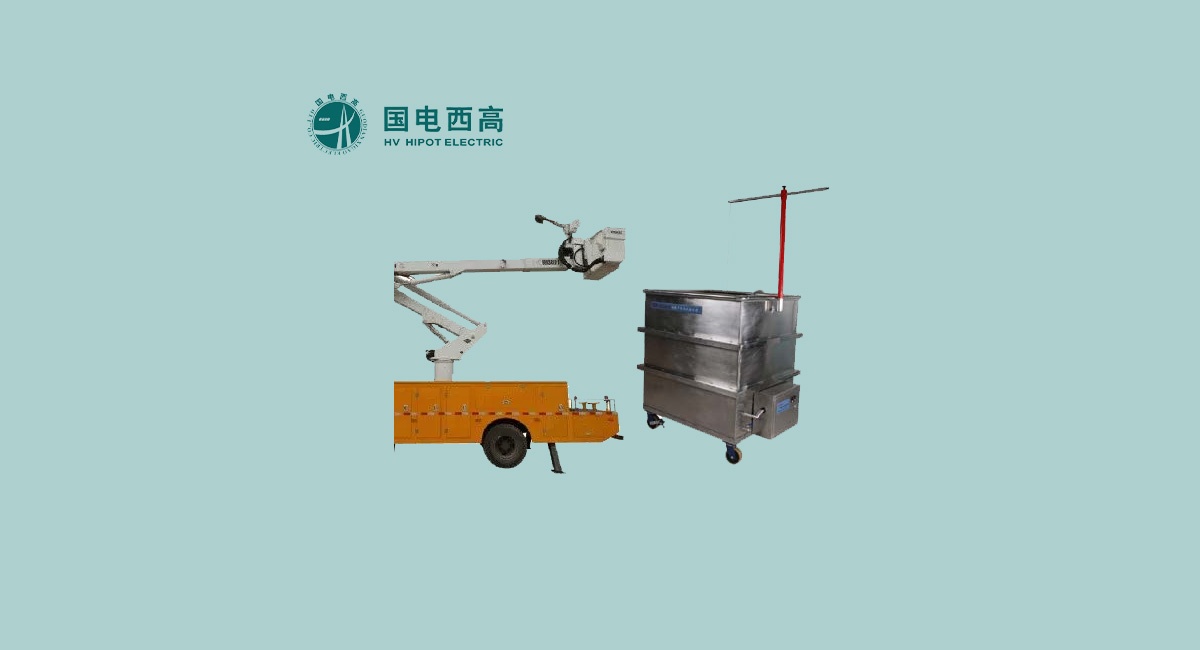

斗臂車絕緣斗試驗水槽 |
|
4 |
智能無線微安表 |
|
5 |
絕緣臂電極 |
|
6 |
外斗電極 |
|
輸入電壓： |
AC220V±10% 50Hz±1 |
|
低壓輸出： |
AC 0-250V |
|
低壓電流： |
25A（Max） |
|
輸出容量： |
5kVA |
|
高壓輸出： |
AC 0～50kV |
|
微安表電流范圍： |
0-1999uA改善，精度： ≤0.5%(F.S)±2個字 |
|
絕緣斗試驗水槽最高耐受電壓： |
70kV（AC） |
|
水槽內尺寸： |
1200(W)×1000(D)×1200(H) mm |
|
水泵工作電壓： |
220V，50Hz 額定功率：370W |
|
計時范圍： |
0～900s |
|
環境溫度： |
－20℃～50℃ |
|
電壓精度： |
≤1% (F.S)±5個字 |
|
電流精度： |
≤1% (F.S)±5個字
|
