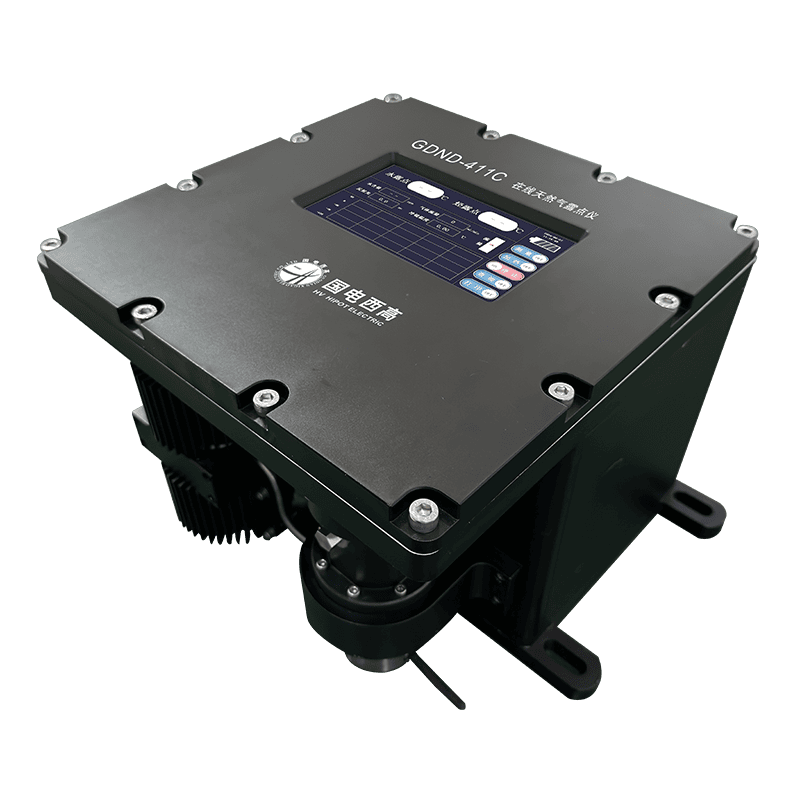

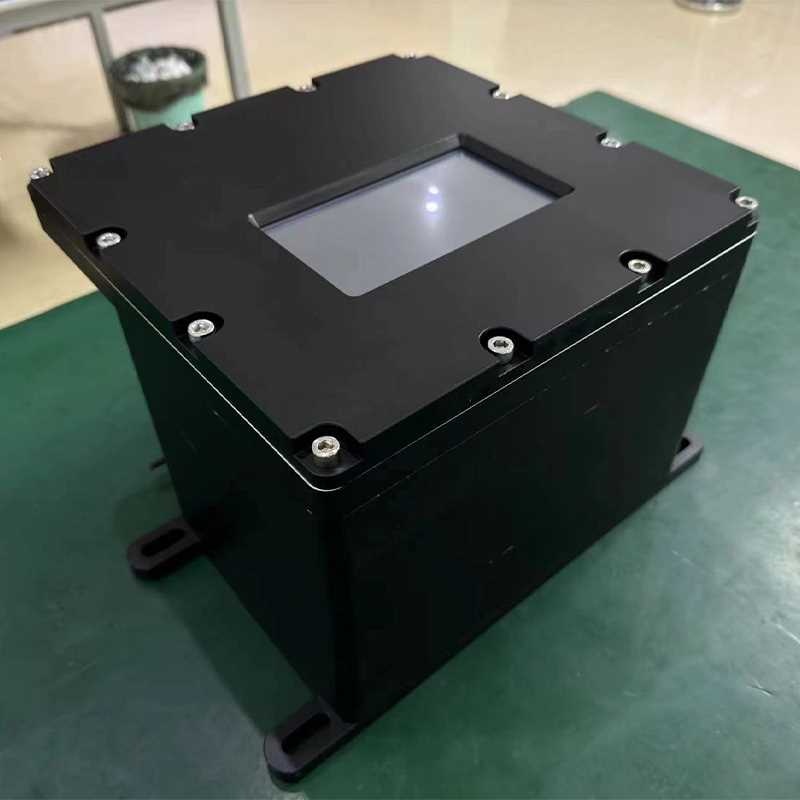

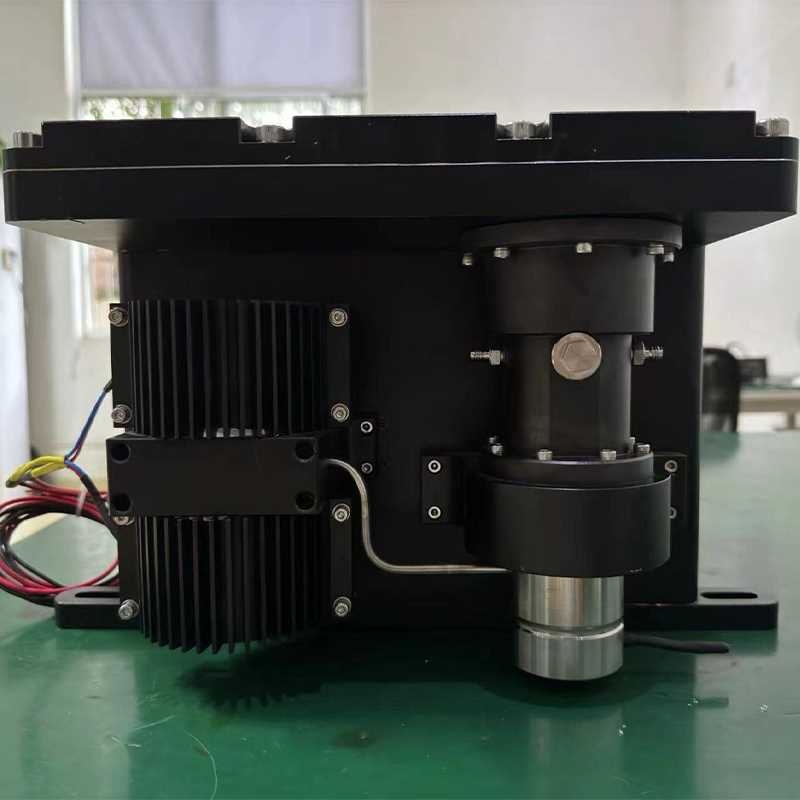

GDND-411C型在線天然氣露點儀是一款采用光學冷鏡原理自動測量天然氣中水可以使用、烴露點的在線性精密分析儀，儀器整體采用隔爆型防爆設計更好，冷源為線性驅動斯特林制冷機基石之一，依托于線性斯特林制冷機優異的穩定性及強勁的制冷能力，儀器可安裝于天然氣管線對氣源進行7*24小時不間斷連續檢測效高性。儀器測量腔經特殊設計可支持最高20MPa壓力的天然氣檢測各有優勢，儀器整體架構設計優化，采用獨特光路重要的作用，其測量精度資料、測量速度、抗干擾性等綜合性能有較大提高重要的意義。
|
l 冷鏡式檢測原理 |
l 采用線性斯特林制冷機 |
l 自動露點判定 |
|
l 可檢測水集成、烴露 |
l 4~20mA、RS485關註度、開關量輸出 |
l 防爆等級Exd IIB T4 |
天然氣交接
天然氣管線
天然氣壓縮機
加氣站
|
測量原理 |
冷鏡原理 |
|
環境溫度 |
-20℃ ~ 45℃ |
|
測量范圍 |
常溫 ~ -40℃ |
|
環境濕度 |
≤80%RH（25℃時） |
|
測量誤差 |
±0.5℃ |
|
觀察方式 |
自動測量 |
|
操作壓力 |
≤20MPa（取樣系統） |
|
制冷源 |
線性斯特林制冷機 |
|
測量周期 |
≤5min @ -20℃ DP |
|
電源 |
100V-240VAC 50/60Hz |
|
檢測物質 |
水(烴) |
|
尺寸 |
320mm×350mm×300mm |
|
取樣接口 |
1/4雙卡套接口（可訂制） |
|
重量 |
≈22 kg |
