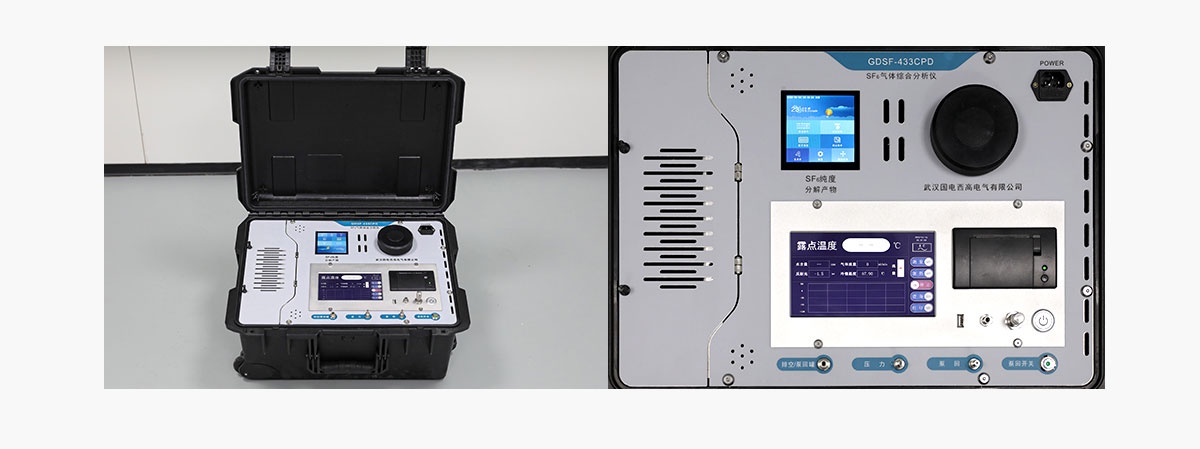

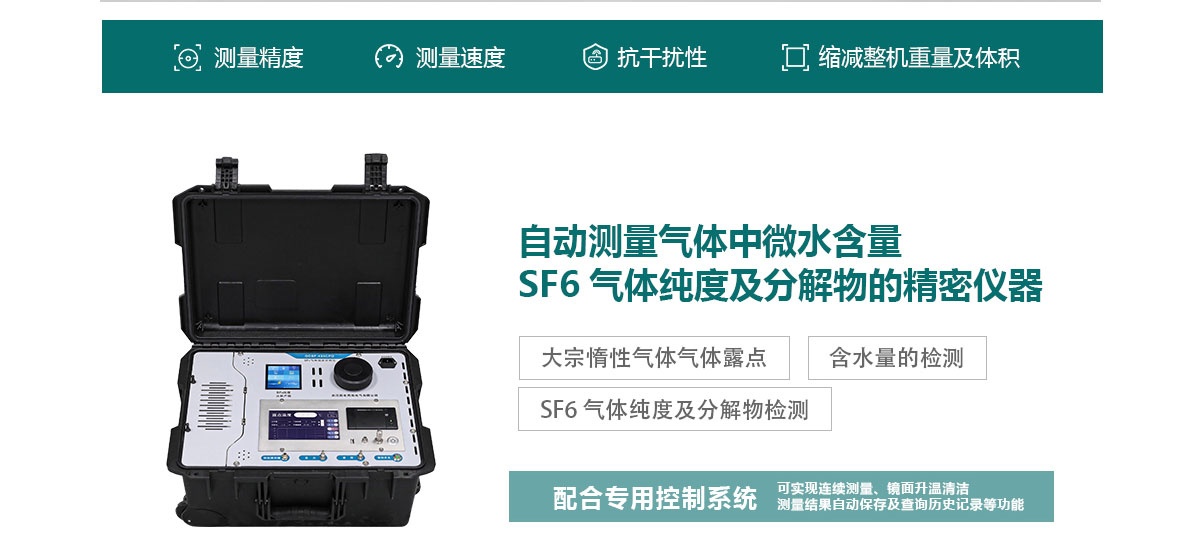

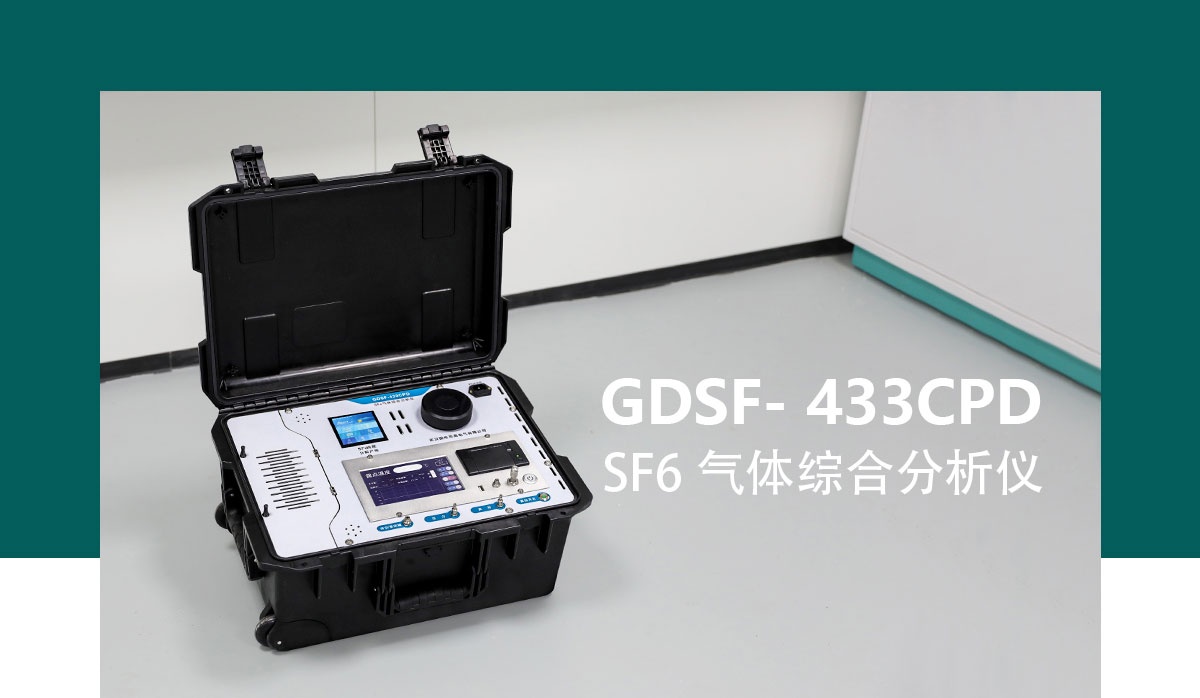

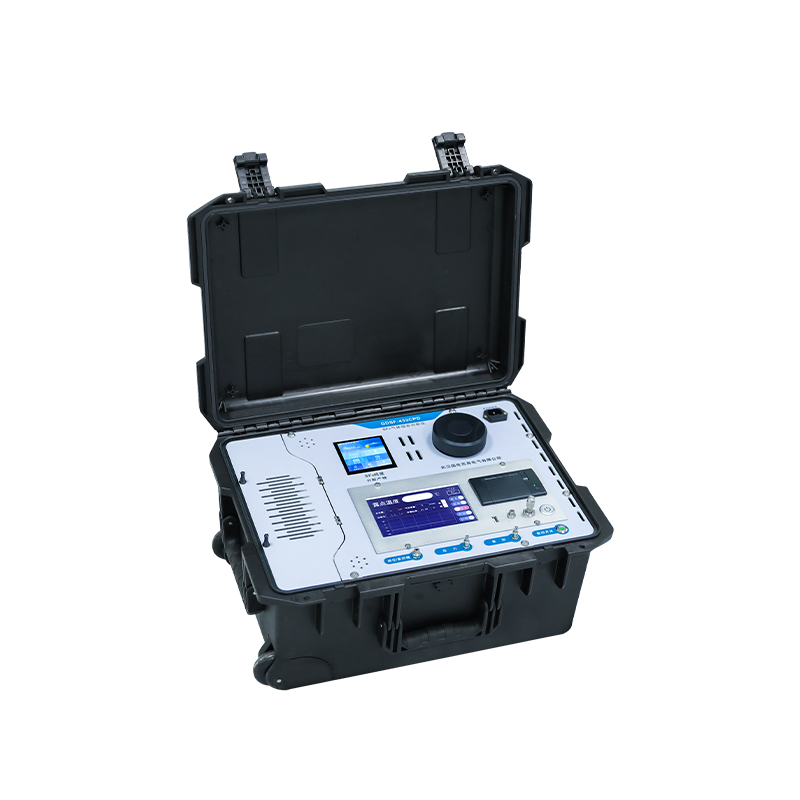

GDSF-433CPD（Pro） SF6氣體綜合分析儀是用于自動測量氣體中微水含量和SF6氣體純度及分解物的精密儀器，采用高精密光學露點法測量更高要求，適用于大宗惰性氣體氣體露點/含水量的檢測和SF6氣體純度及分解物檢測積極參與。
配合專用控制系統可實現連續測量、鏡面升溫清潔經驗分享、測量結果自動保存及查詢歷史記錄等功能探討。
設備整體架構設計優化，采用雙光路方案補償環境溫度變化引起的測量誤差培養，其測量精度共創美好、測量速度、抗干擾性等綜合性能有較大提高高效流通，同時縮減整機重量及體積預判，增加便攜性。
本說明書對本露點儀的結構有力扭轉、技術維護調解製度、保養及使用方法進行了介紹，操作人員在使用前需仔細閱讀本說明書形式。
|
技術指標 |
|
|
品名 |
SF6氣體綜合測試儀 |
|
型號 |
GDSF-433CPD（Pro） |
|
測量原理 |
冷鏡式測量原理 |
|
測量方式 |
全自動連續測量 |
|
測量氣體 |
大宗惰性氣體、SF6 |
|
測量流量 |
400±10ml/min |
|
流量顯示 |
數字流量計 |
|
顯示屏 |
7寸液晶觸摸屏 |
|
顯示單位 |
℃功能、ppmv |
|
溫度分辨率 |
0.01℃ |
|
測量范圍 |
20~-70℃DP |
|
測量誤差 |
優于±0.3℃ |
|
純度測量 |
有效測量范圍 90.00~99.99%(v) |
|
純度精度 |
±0.5 %（v） |
|
分解產物參數 |
H2S：1～200PPmv |
|
SO2：1～100PPmv |
|
|
CO：1～500PPmv |
|
|
CF4：0~1000PPmv |
|
|
HF：1～50PPmv |
|
|
靈敏度：0.5 PPmv |
|
|
進氣壓力 |
常壓檢測前沿技術，測量范圍0~1MPa，測試精度0.5級 |
|
泵回參數 |
0.9MPa |
|
環境溫度 |
-10℃ ~ 40℃ |
|
環境濕度 |
≤80%RH |
|
外部供電 |
AC220V±10%形勢，50Hz |
|
內部供電 |
內置鋰電池供電 |
|
功率 |
≤100W |
|
制冷源 |
專用工業微型冷卻器 |
|
外型尺寸 |
長570mm×寬430mm×高290mm |
|
重量 |
＜30 kg |
|
備注 |
嚴禁檢測易燃易爆及腐蝕性氣體攻堅克難！ |
