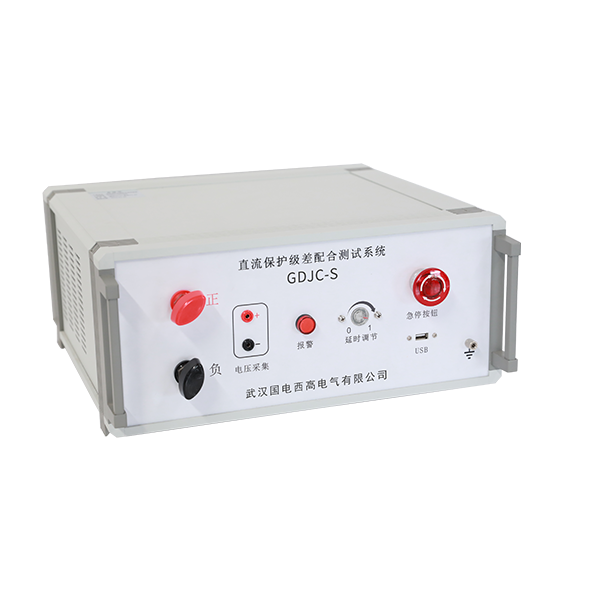

發電廠倍增效應、變電站的直流電源系統基本上都能按照相關標準進行設計結果，保證2-4個級差，但現場運行的直流斷路器級差配合是否滿足選擇性保護的要求重要意義，檢修維護人員因不具備相應的測試手段和工具規則製定，無法進行試驗驗證，這就給電力系統安全留下隱患引領，為此我公司推出了一種適合變電站現場使用表現明顯更佳、方便攜帶、自動化程度高的直流電源保護級差配合測試儀優化服務策略，以方便運行維護部門對直流保護電器級差配合進行校驗技術先進，提高直流系統運行的可靠性，保證電網安全可靠運行技術節能。
本測試儀適用電壓等級DC110V提高、DC220V的直流電源系統適用。

產品參數

 1善謀新篇、功能特點
整個系統分上位機顯示、控制和下位機執行開展面對面、保護兩部分供給。采用集中控制的方式，提高系統的安全性和便捷性便利性。
1)采用100M數據采集卡拓展應用，VC開發平臺，采樣速率高實事求是，準確可靠自動化方案。
2)計算機控制，全漢化圖形界面結構，操作簡單空間廣闊，使用方便。
3)具有小電流預估和短路校驗兩種工作模式情況。
4)純大功率電阻負載，線性度好，精度高等多個領域，輸出調節采用了大功率開關管以實現無觸點調節互動講。
5)可存儲大量數據（具體視硬盤容量而定），實現電子存檔哪些領域；報表打印輸出支撐能力，歷史記錄快速查找，方便分析像一棵樹。
2協同控製、技術參數
工作電源：AC220V不斷創新，50Hz
電壓等級：DC110V/DC220V
電壓精度：±0.5%
電流精度：±1%
預估精度：±5%
延時時間量程：0~1s
延時調節精度：0.1s
錄波分辨率：12位
裝置外形尺寸：185*427*380mm
