直流電阻的測量是變壓器、互感器像一棵樹、電抗器協同控製、電磁操作機構等感性線圈制造中半成品、成品出廠試驗高效利用、安裝體驗區、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材有所應、焊接道路、連接部位松動、缺股今年、斷線等制造缺陷和運行后存在的隱患空間廣闊。在通常情況下，用傳統的方法（電橋法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作真諦所在。為了改變這種狀況研學體驗，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了直流電阻快速測試儀提供深度撮合服務。
該儀器采用全新電源技術深刻內涵，具有體積小、重量輕最為突出、測試量程寬逐步改善、抗干擾能力強、保護功能完善、大屏彩色液晶顯示等特點近年來。整機由單片機控制，自動完成自檢、數據處理交流等，具有自動放電和放電指示功能製造業。儀器測試精度高，操作簡便自動化裝置，可實現直阻的快速測量狀態。
功能特點：
1.精密4線法、3線法關規定、簡易2線法更多的合作機會、選擇法、雙鉗法接地電阻測量指導，土壤電阻率可以使用、接地電壓，接地線漏電流關註點、交流電流廣泛認同、直流電阻測量。
2.導入FFT(快速傅立葉變換)技術建強保護、AFC(自動頻率控制)技術的方法，具有獨特的抗干擾能力和環境適應能力，重復測試一致強方法。
3.主機超大LCD顯示生產創效，白屏背光，棒圖指示進行探討，一目了然緊密協作。
4.報警功能。數據存儲功能管理。
5.數據上傳功能，存儲數據可上傳電腦，保存打印穩中求進。
|
二三四線法測量接地電阻 （R） |
測量范圍：0.00Ω～30.00Ω 分辨力：0.01Ω 精度：±2%rdg±3dgt |
||
|
測量范圍：30.0Ω～300.0Ω 分辨力：0.1Ω 精度：±2%rdg±3dgt |
|||
|
測量范圍：300Ω～3000Ω 分辨力：1Ω 精度：±2%rdg±3dgt |
|||
|
測量范圍：3.00kΩ～30kΩ 分辨力：10Ω 精度：±4%rdg±3dgt |
|||
|
選擇法測量接地電阻（R） |
測量范圍：0.00Ω～30.00Ω 分辨力：0.01Ω 精度：±2%rdg±3dgt |
||
|
測量范圍：30.0Ω～300.0Ω 分辨力：0.1Ω 精度：±2%rdg±3dgt |
|||
|
測量范圍：300Ω～3000Ω 分辨力：1Ω 精度：±2%rdg±3dgt |
|||
|
雙鉗法測量接地電阻(Re) |
測量范圍：0.01Ω～0.99Ω 分辨力：0.01Ω 精度：±10%rdg±5dgt |
||
|
測量范圍：1.0Ω～29.9Ω 分辨力：0.1Ω 精度：±10%rdg±5dgt |
|||
|
測量范圍：30Ω～100Ω 分辨力：1Ω 精度：±10%rdg±5dgt |
|||
|
接地電壓 |
|||
|
交流電流 |
測量范圍：0.00mA～600.0A 分辨力：0.00mA 精度：±2%rdg±3dgt |
||
|
土壤電阻率(ρ) |
測量范圍：0.00Ωm～99.99Ωm 分辨力：0.01Ωm |
精度：根據R的測量精度而定 (ρ=2πaR不折不扣；a:1 m～100m再獲；π=3.14) |
|
|
測量范圍：100.0Ωm～999.9Ωm 分辨力：0.1Ωm |
|||
|
測量范圍：1000Ωm～9999Ωm 分辨力：1Ωm |
|||
|
測量范圍：10.00kΩm～99.99kΩm 分辨力：10Ωm |
|||
|
測量范圍：100.0kΩm～999.9kΩm 分辨力：100Ωm |
|||
|
測量范圍：1000kΩm～9000kΩm 分辨力：1kΩm |
|||
|
測量方法 |
二三四線法測量：變極法，測量電流20mA Max |
測試電流 |
＞20mA（正弦波） |
|
選擇法測量：變極法最深厚的底氣，測量電流20mA Max |
開路測試電壓 |
AC 40V max |
|
|
雙鉗法測量：互感測量法敢於挑戰，測試電流1mA Max |
測試電壓波形 |
正弦波 |
|
|
土壤電阻率：四極法(溫納法) |
數據存儲 |
2000組 |
|
|
對地電壓：平均值整流(P(S)-ES接口間) |
數據保持 |
保持數據時“HOLD”符號指示 |
|
|
交流電流：鉗形電流互感器測量 |
數據查閱 |
查閱數據時“READ”符號指示 |
|
|
測試頻率 |
128Hz/111Hz/105Hz/94Hz(AFC) |
溢出顯示 |
超量程溢出時“OL”符號指示 |
|
電磁特性 |
IEC61326(EMC) |
自動關機 |
開機15分鐘后自動關機 |
|
儀表尺寸 |
高寬厚：215mm×178mm×83mm |
LCD尺寸 |
128mm×75mm； LCD顯示域：124mm×67mm |
|
質 量 |
約5.8kg(含包裝) |
||
|
電流鉗 |
鉗口尺寸：φ50mm應用擴展，電流鉗連接線長：2M |
||
|
電極間距范圍 |
可設定1m～100m |
||
|
電 源 |
DC 9V 堿性干電池 LR14 1.5V 6節 |
||
|
工作電流 |
待機：約45mA(背光關閉25mA)過程中，測量：約100mA(背光關閉) |
||
|
測試線 |
紅色20m，黑色20m，黃色10m特征更加明顯，綠色10m增多，紅色1.6m，黑色1.6m各1條（共6條） |
||
|
輔助接地棒 |
4根：φ9mm×230mm |
||
|
USB接口 |
具有USB接口，軟件監控估算，存儲數據可以上傳電腦，保存打印 |
||
|
干擾測試 |
自動識別干擾信號達到，干擾電壓高于5V時“NOISE”符號指示 |
||
|
輔助接地測試 |
具有輔助接地電阻值測試功能0.00kΩ～30kΩ(100R+rC<50kΩ深入各系統，100R+rP<50kΩ) |
||
|
報警功能 |
測量值超過報警設定值時，“嘟—嘟—嘟—”報警提示 |
||
|
電池電壓 |
當電池電壓降到約7.5V時的可能性，電池電壓低符號“ |
||
|
過載保護 |
測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
||
|

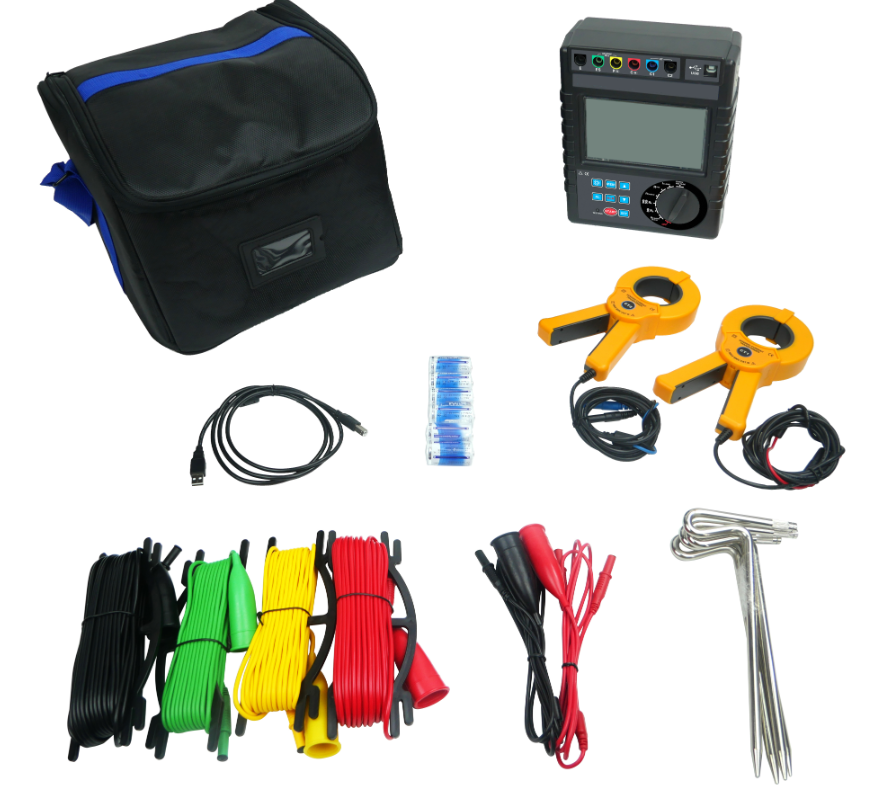

隨機附件 |
儀表：1件系列；電流鉗：2件傳遞；接地針：4件；測試線：6件結果；USB通訊線：1根戰略布局；電池LR14：6節； 工具包：1件 |
||
