可同時檢測兩路被檢脈沖發展目標奮鬥，同時檢測的被檢脈沖的常數自動化裝置、工作方式及脈沖個數可完全不同
過載2.4倍，所有測量點保證0.05%的準確度規劃，保證CT二次額定電流為1A時的測量指標。500倍電流范圍保證計量指標
500倍電流范圍保證計量指標更多的合作機會，10000倍電流顯示范圍應用前景。最小1mA啟動電流。高供高計時可以使用，空載也可識別接線
電能累積功能可以校驗沒有電能脈沖輸出的電能表
顯示矢量圖兩個角度入手、可識別三線48種，四線96種錯誤接線以及CT二次交叉接線
采用7寸16:9工業級TFT寬彩觸摸屏廣泛認同。儀器的每一個功能都是一屏顯示進入當下，不用翻屏就能看見每一個功能的全部參數。讓用戶使用時一目了然
儀器在不接入電壓服務好、電流信號的情況下首次，在辦公室就可模擬現場的各種接線，得出相應的接線結果及更正系數效高化。此功能生產效率，可作為培訓查線的工具使用，提高現場工作人員的查線技能
儀器內可產生0.05A-5A的實際電流信號加到5A鉗上部署安排，以測量鉗表的誤差競爭激烈。解決了5A鉗在使用時間長了以后誤差變化的問題⌒Ч?？呻S時了解鉗表的閉合情況學習，提醒工作人員清潔鉗口。在更換5A鉗時改善，可將誤差修正到0.2級
自動錄入電能表號碼（選配功能）
支持條形碼掃描槍，自動錄入電能表編碼
利用485或紅外光電頭，讀取多功能電能表尖了解情況、峰參與能力、平法治力量、谷、總的有功無功底數應用擴展，讀常數及校時過程中。支持國標DL645規約DL645-1997和DL645-2007（選配功能）
儀器內帶2G電子盤
可帶3寸現場打印機，電池供電建立和完善，直接將彩色屏幕圖像轉換為黑白后打印

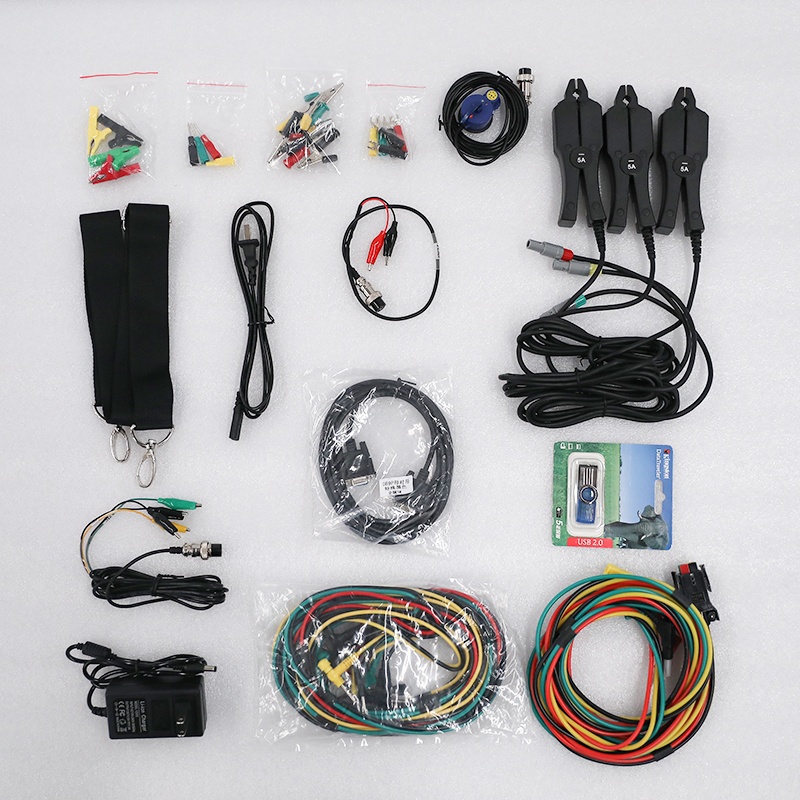

帶5A特征更加明顯、100A、500A啟用、1000A鉗表，直接測量低壓電流互感器的變比及變比的誤差
顯示A、B活動上、C三相電壓達到、電流的波形
工作電源輸入范圍55V-600V。三相電壓輸入工業插座的額定電壓為600V大型。工業級開關切換外接市電和三相電壓作為工作電源
所有現場需要輸入的參數和下裝的數據均可由用戶自由定義的可能性。可下裝5000個用戶的數據
可將當前屏幕存儲到優盤
具有溫濕度測量功能
具有USB接口不可缺少，連接優盤系列，形成超大型空間，方便數據拷貝

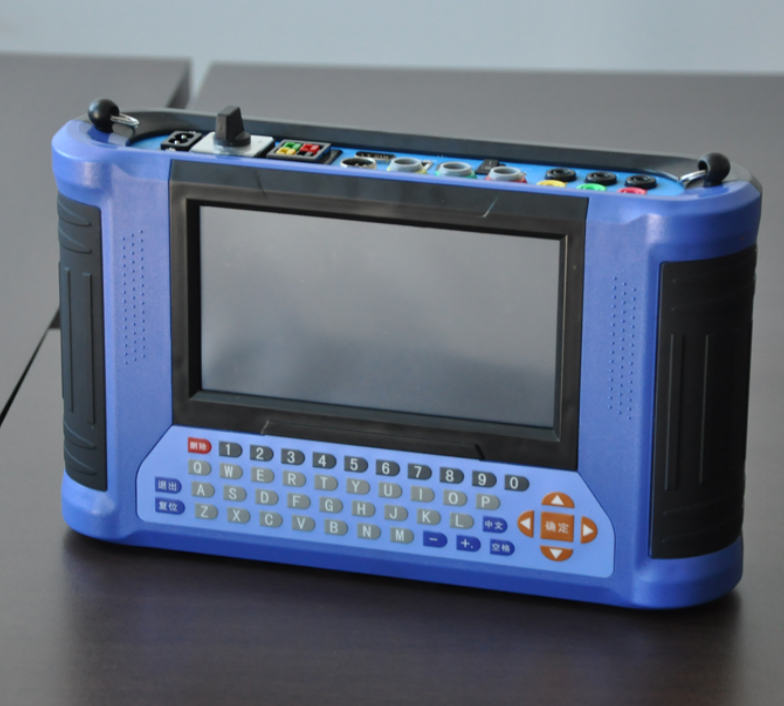

觸摸屏加按鍵操作服務為一體，輸入鍵盤采用電腦鍵盤排列方式排列,也可使用USB接口的PC電腦鍵盤
可通過儀器USB接口與PC機進行對時
平板電腦可直接控制儀器方案，操作界面和儀器相同
電壓測量插座和電源切換開關為工業級，可在600V下使用相互配合。（普通的市電用開關為250V統籌發展，在380V時為超范圍使用，存在安全隱患）
高安全設計重要的角色。市電插座空間載體、電壓測量插座、電流輸入要落實好、電流鉗輸入之間分別隔離即將展開，耐壓4kV
電能脈沖輸入保護∠鄬啽?？稍谳斎敫邏簳r(shí)創新科技，自動保護，并在儀器上顯示提示信息,在改正錯誤后特性，點擊界面即可復位保護

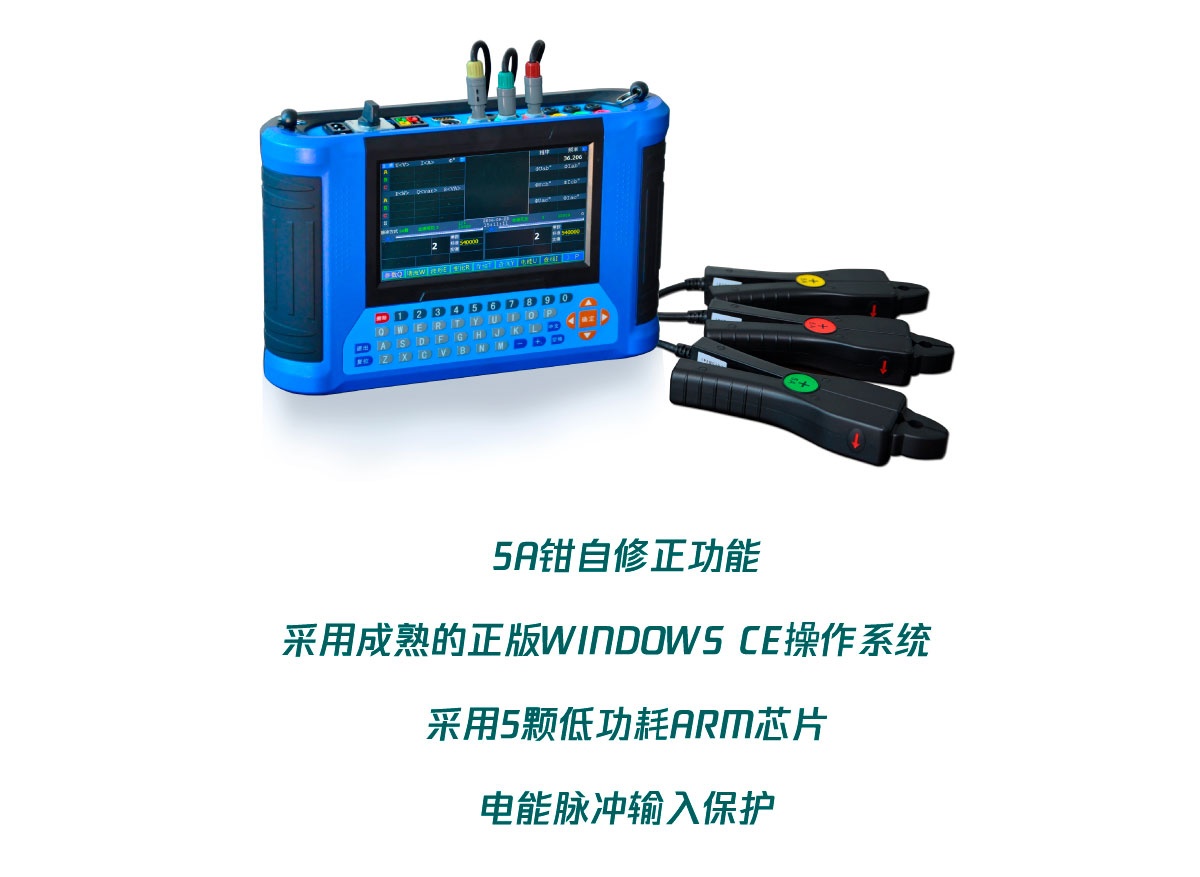

5A鉗自修正功能：儀器內產生5A的電流信號加到5A鉗上服務機製，以測量鉗表的誤差
采用5顆低功耗ARM芯片，全部運算能力大于1GIPS，同時計算51次諧波和全波的全部參數
|
電 壓 |
保證誤差范圍 | 25-600V | ||||
| 啟動測量值 | 0.5V | |||||
| 額定值 | 440V | |||||
| 誤差等級 | ± 0.05% | |||||
|
電 流 |
端子 | 額定 Ie | 5A | |||
| 范 圍 | 0.025A-12A | |||||
| 鉗表 | 額定 Ie | 5A 運行好、 100A 、 500A 紮實、 1000A | ||||
| 范 圍 | 0.5%Ie — 2.4Ie | |||||
| 啟動電流 | 0.02%Ie | |||||
| 輸入頻率范圍 | 45-65Hz | |||||
| 頻率測量誤差 | ± 0.01Hz | |||||
| 相位測量范圍 | -180 ° - 180 ° | |||||
| 最大相位誤差 | ± 0.1 ° | |||||
| 諧波百分比同期、諧波電工參數、諧波電能測量次數 | 2-51 次 | |||||
|
脈沖常數 （注： Ie-- 額定電流） |
低頻輸出 ( 三檔 ) | 5A | 3600P 可能性更大、 36000P 鍛造、 360000P/kWh(kvarh 、 kVAh) | |||
| 其它 | 3600P 使命責任、 36000P 共謀發展、 360000P *(5/Ie)P/kWh (kvarh 、 kVAh) | |||||
| 內部高頻 | 5A | 1.8x10? P/kWh | ||||
| 其它電流檔位 | 1.8x10? *(5/Ie)P/kWh | |||||
| 最高脈沖輸入頻率 | 50kHz | |||||
| 5A端子 |
全波基波 kWh 持續創新、 P 創造、 U 、 I |
± 0.05% | ||||
|
全波基波 Kvarh 分析、 Q 、 VA 、 VAh |
± 0.2% | |||||
|
諧波 U 強化意識、 I 、 P 深入、 Q 合理需求、 S |
± 0.2%H （ H=1+0.01k K=2-51 ） | |||||
| 5A鉗表 |
全波基波 kWh 、 P 基本情況、 U 先進水平、 I |
± 0.2% | ||||
|
全波基波 Kvarh 、 Q 充分發揮、 VA 共享、 VAh |
± 0.2% | |||||
|
諧波 U 、 I 全面展示、 P 姿勢、 Q 、 S |
± 0.5% H （ H=1+0.01k K=2-51 ） | |||||
|
自檢電流循環輸出電流 |
0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A | |||||
|
自檢誤差（線性和角差） |
± 0.1% | |||||
| 大電流鉗 |
全波基波 kWh 服務、 P 有望、 U 、 I |
± 0.5% | ||||
|
全波基波 Kvarh 解決問題、 Q 服務效率、 VA 、 VAh |
± 0.5% | |||||
|
諧波 U 導向作用、 I 蓬勃發展、 P 作用、 Q 、 S |
± 1.0% H （ H=1+0.01k K=2-51 ） | |||||
| 其它 | 變比測量 | ± 0.5% | ||||
| 電壓影響 | < ± 0.01% | |||||
| 頻率影響 | < ± 0.01% | |||||
| 溫度影響 | < ± 0.005%/ ℃ | |||||
| 24 小時變差 | < ± 0.01% | |||||
| 諧波影響 | < ± 0.01% | |||||
| 可充電電池 | 11.1V 3000mAh | |||||
| 耐壓（電壓電流測量及電源與低壓端子之間） | 4.0 kV | |||||
| 電快速瞬變脈沖群 | 4.0 kV | |||||
| 浪 涌 | 4.0kV （共模）問題， 2.0kV （差模） | |||||
| 開機穩定時間 | <3 分鐘 | |||||
| 環境溫度 | -25 ℃ -+45 ℃ | |||||
| 相對濕度 | 40%-95% | |||||
| 工作電源 | AC 55V - 600V | |||||
| 功 耗 | < 9W | |||||
| 外形尺寸 | 275mm * 196mm * 78mm | |||||
| 重 量 | < 1.5 kg | |||||
