項目

參數

測量 通道數

四通道 電壓 共享、四通道 電流

測量范圍

電壓

0- 90 0V

電流

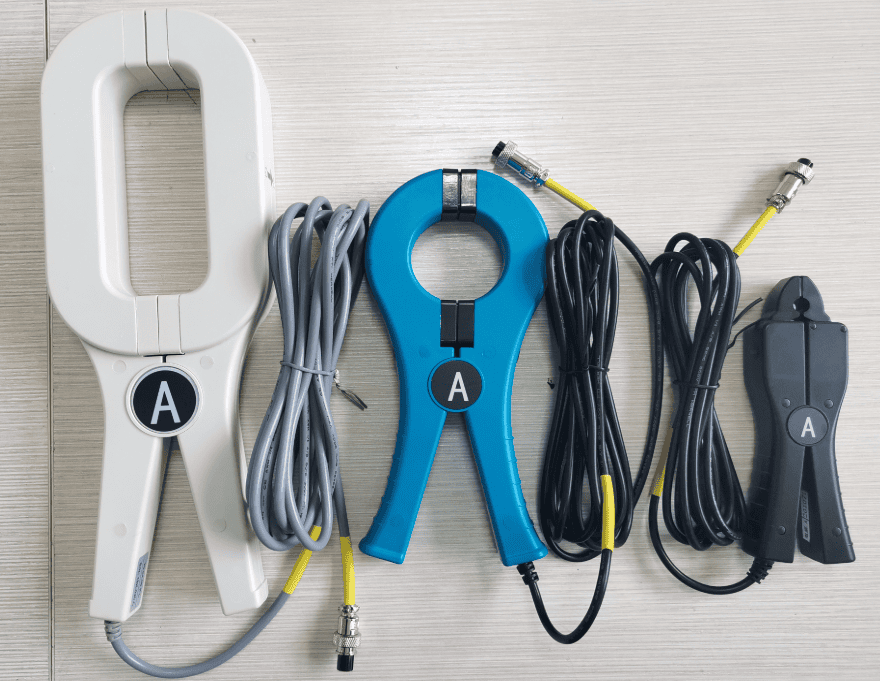

小鉗表：口徑8mm高端化，0-5A-25 A (標配)

中號鉗表：口徑50mm，10-100-500A(選配)

大號鉗表：口徑125×50mm姿勢，40-400-2000A(選配)

相角

0.000－359.999°

頻率

42.5－69Hz

分辨率

電壓

0.001V

電流

0.0001A

相角

0.001°

功率

有功0.01W充分發揮、無功0.01Var

頻率

0.0001Hz

電壓 有效值精度

≤0. 1 %

電 流有效值 偏差

≤0. 3 %

相角誤差

≤0. 1°

功率偏差

≤0. 5%

頻率測量精度

≤0.01Hz

諧波測量次數

2－64次

電壓 諧波 偏 差

諧波大于1%標稱值時：≤1%讀數

諧波小于1%標稱值時：≤0.05%標稱電壓值

電流諧波偏差

諧波大于3%標稱值時：≤1%讀數+CT精度

諧波小于3%標稱值時：≤0.05%電流量程

電壓不平衡度精度

≤ 0.2%

電流不平衡度精度

≤ 0.5%

短閃變測量時間

10分鐘

長閃變測量時間

2小時

閃變測量偏差

≤ 5%

顯示屏

128 0× 80 0 、彩色 寬溫液晶屏

充電 電源

AC220V± 15 %

頻率 45Hz- 6 5Hz

電池工作時間

≥ 8 小時

功耗

＜4 VA

絕緣

電壓重要平臺、電流輸入端對機殼的絕緣電阻 ≥ 100MΩ 相互融合。

工作電源輸入端對外殼之間承受工頻 1.5KV （有效值），歷時 1 分鐘實驗全面闡釋。

環境溫度

- 2 0 ℃ ～5 0 ℃

相對濕度

0- 95 % 無冷凝

外觀尺寸

280 mm× 210 mm× 58 mm（長×寬×高）

重量

2 Kg
