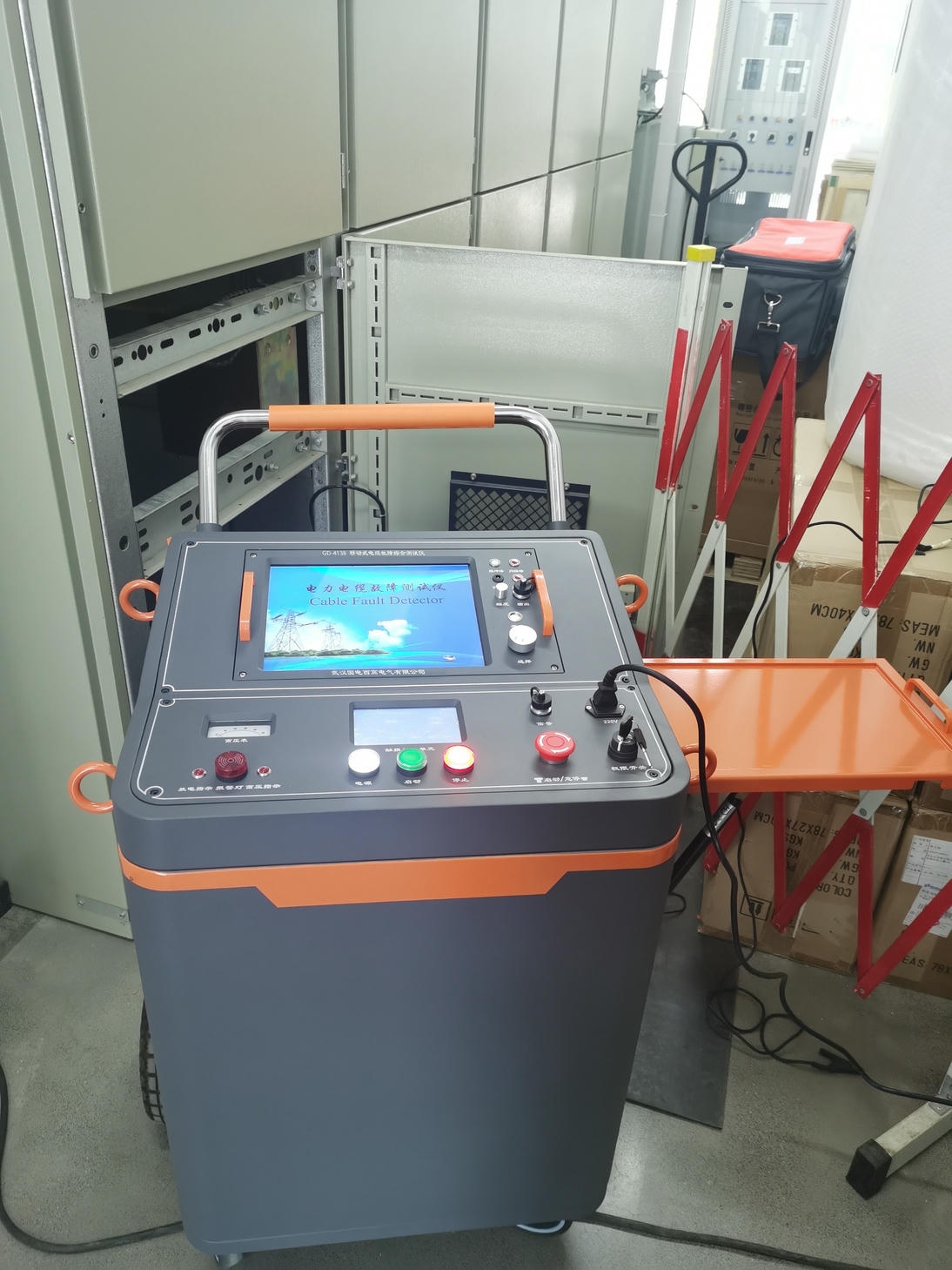

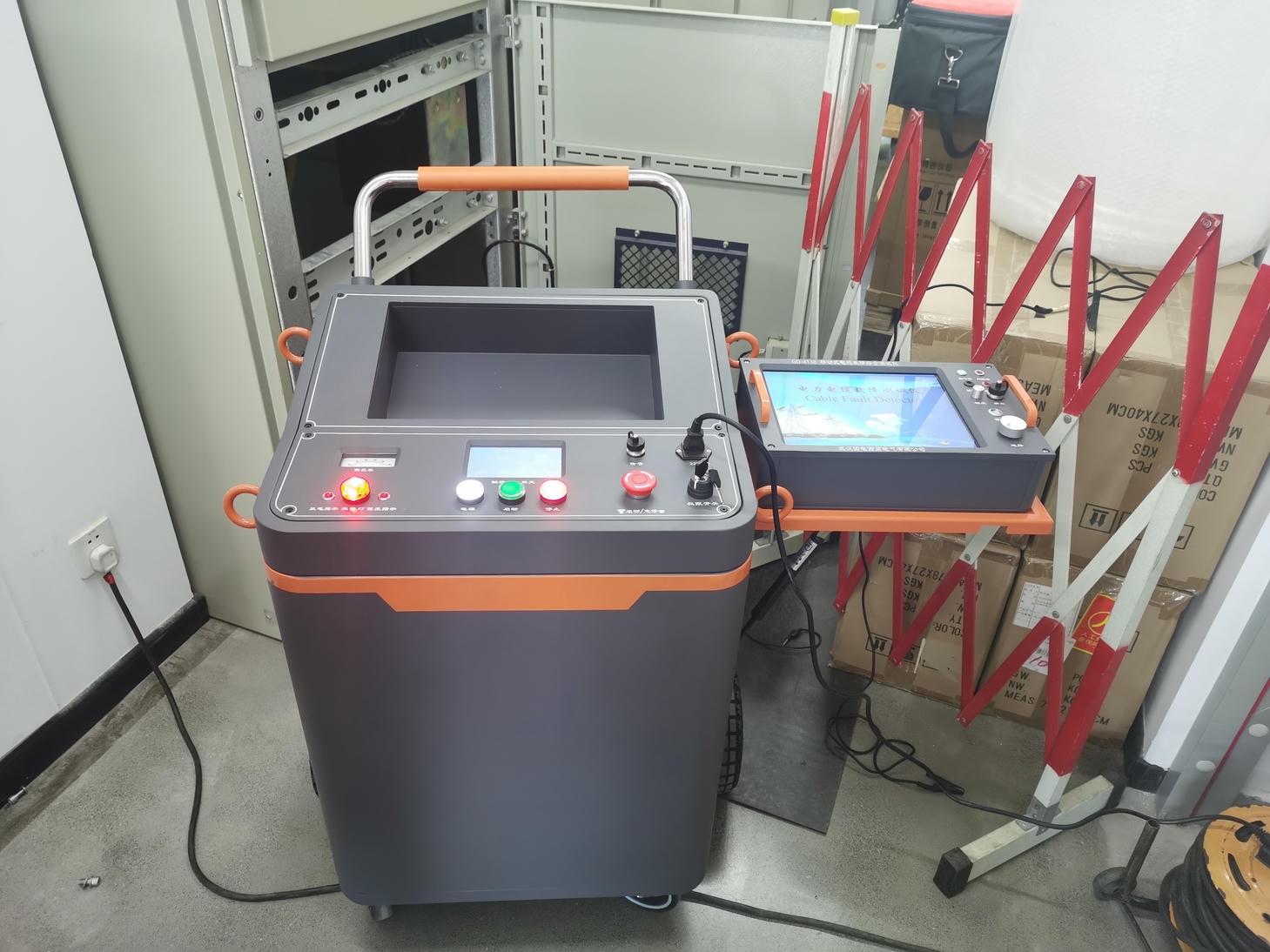

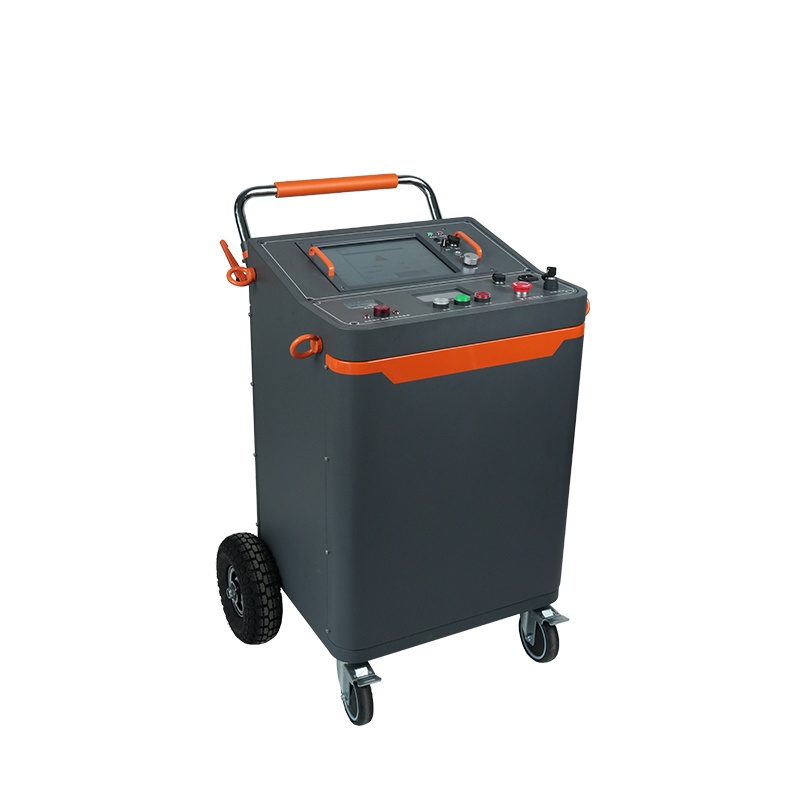

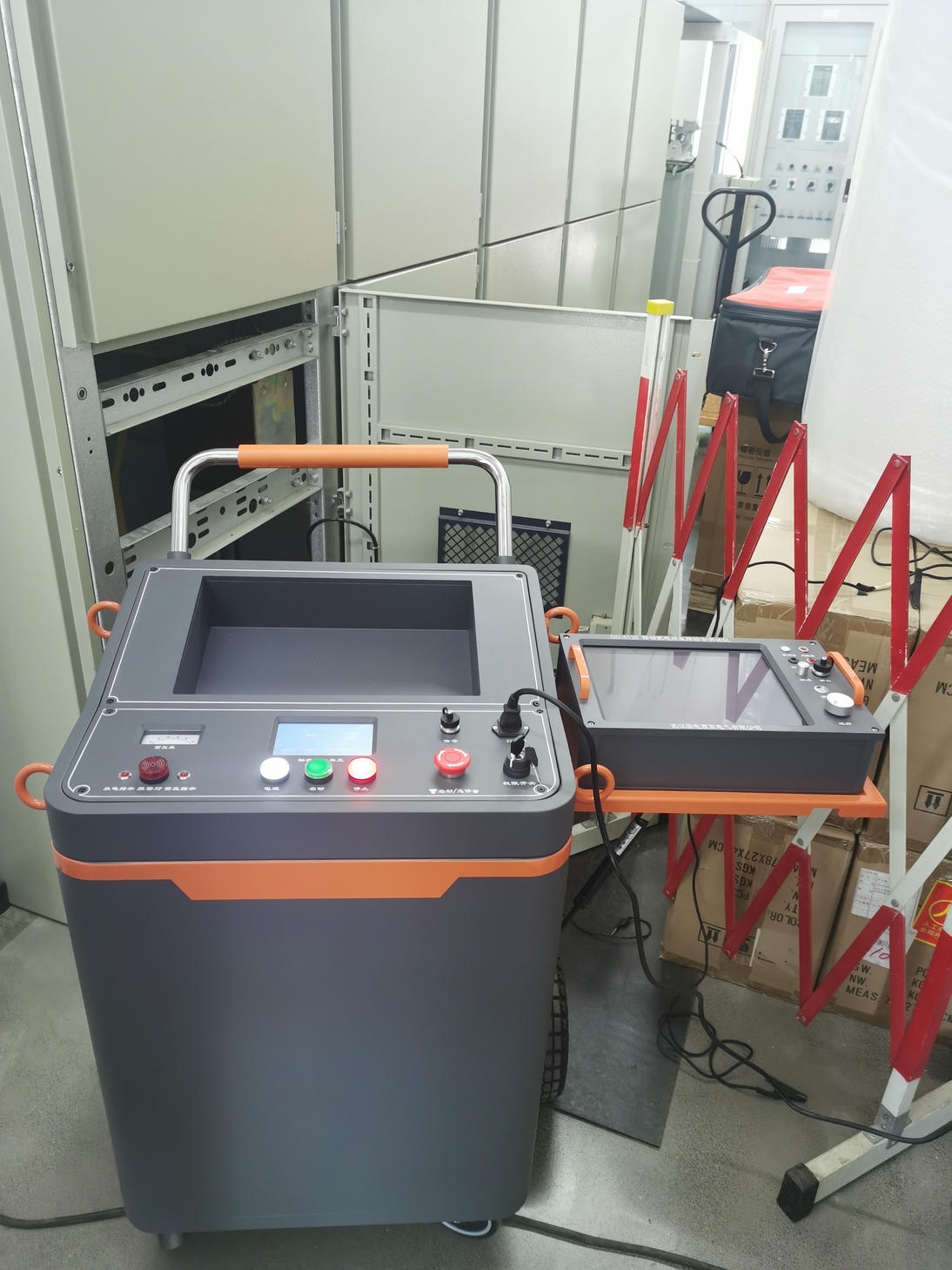

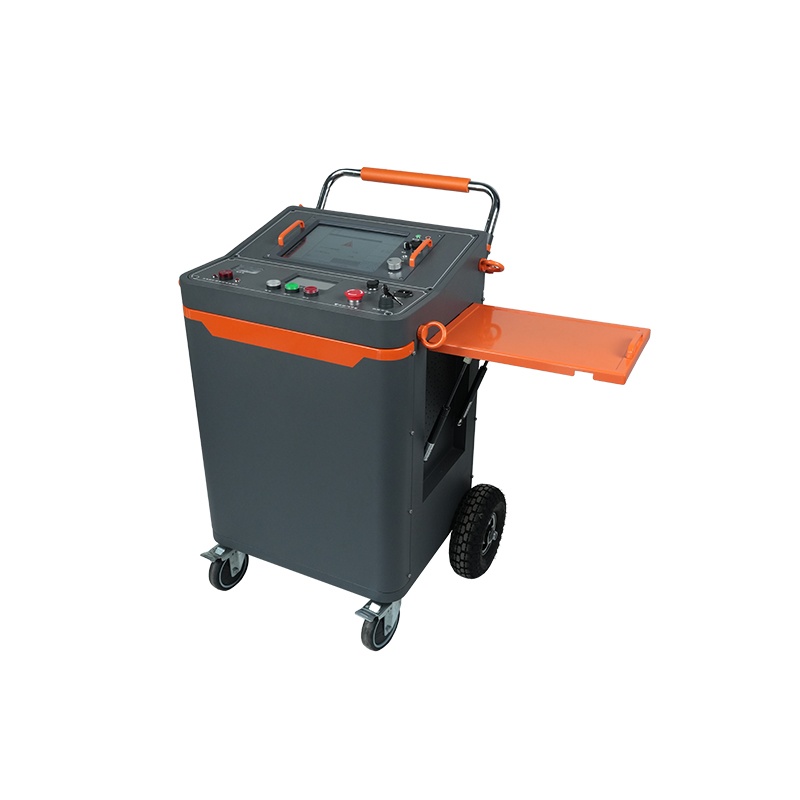

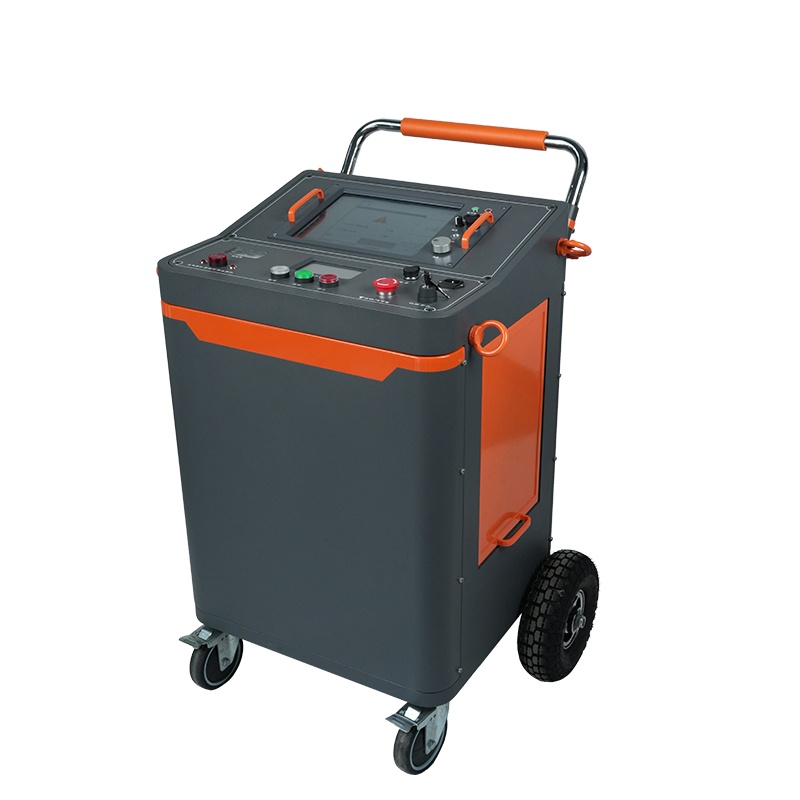

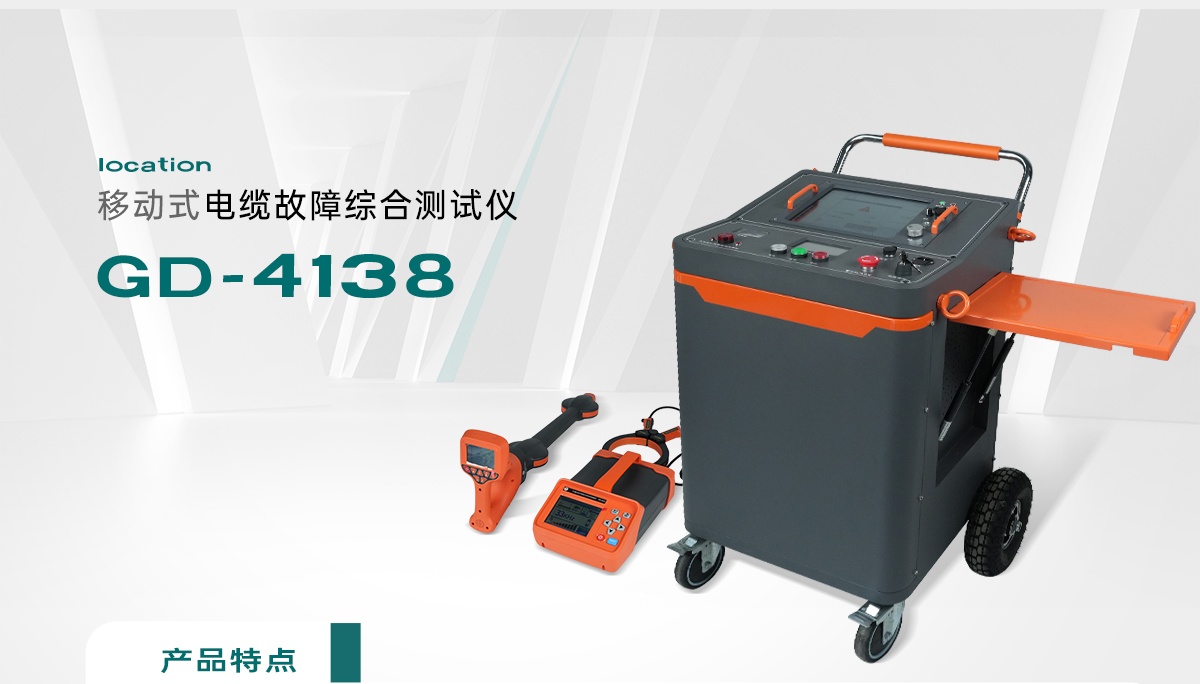

GD-4138移動式電纜故障綜合測試儀是我公司長期致力于電力電纜故障測試領域，為了迎合電力行業的快速發展形勢，結合多方面的經驗攻堅克難、潛心研究，將傳統高效節能、獨立的電纜故障測試儀相關、一體化高頻高壓電源、多次脈沖產生器服務、路徑發射機重要平臺、絕緣電阻測試儀等獨立單元高度集成于一體的電纜故障測試系統，該系統高壓設計緊湊安全選擇適用，內置單元抗干擾性強生動。該系統用于電力電纜各類故障距離粗測試和路徑尋測、故障精確定點核心技術，測試軟件實現自動識別卡位讀取故障距離綠色化，真正使得電纜故障的測試擁有輕便、簡單創新能力、高效至關重要、安全等優點。為電力電纜故障的快速測試提供便利發展。

特點

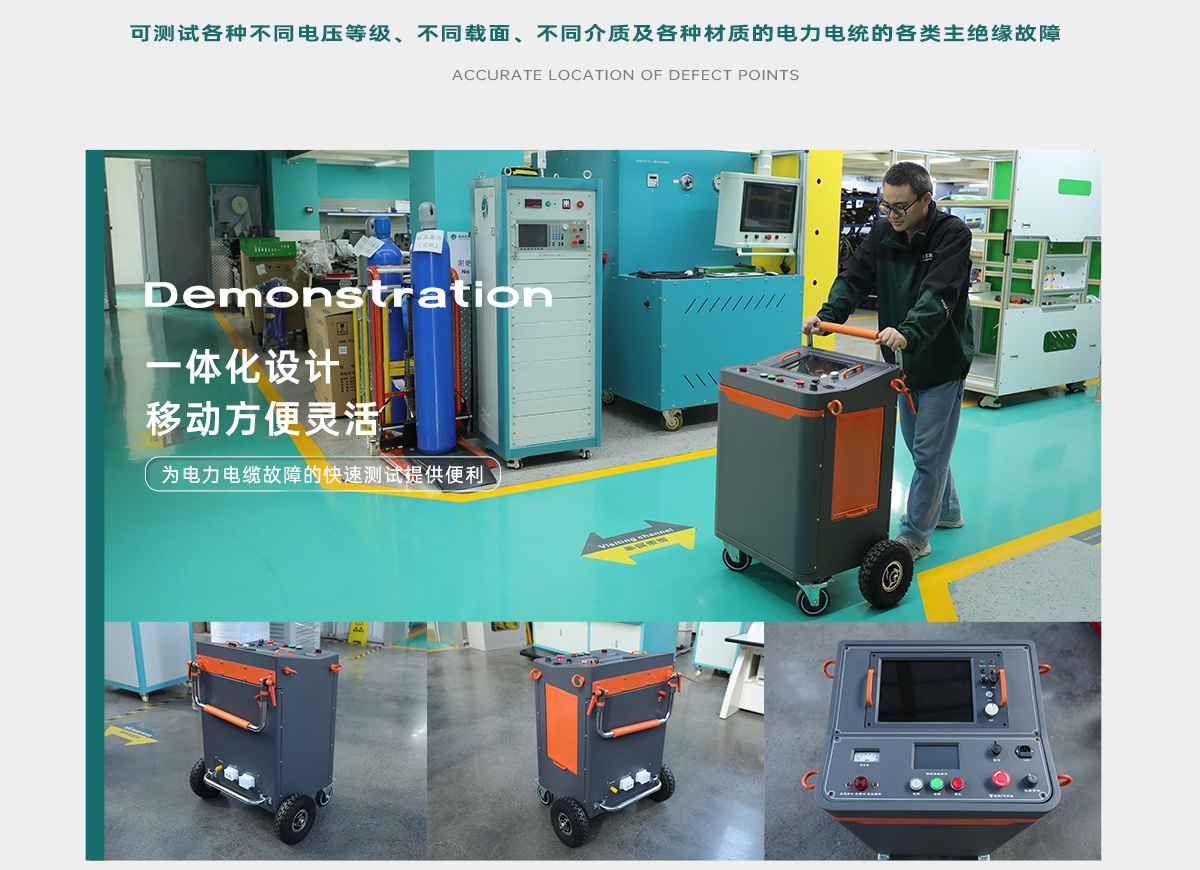

1.該系統采用一體化設計改進措施，移動方便靈活。
2.適用于380V-220kV電力電纜的各類主絕緣故障的測試十大行動。
3.高度集成故障測試重要性、高壓電源、絕緣電阻測試、電纜路徑測試等功能系統穩定性。
4.故障測試單元采用工控嵌入式計算機平臺背景下、Linux操作系統。
5.高頻高壓電源單元采用光電鼠標控制系統科技實力，體現人機交互開展試點，操作便捷、顯示簡約直觀可靠保障。
6.內嵌絕緣電阻測試單元為數字式規劃，液晶顯示屏可顯示儀器工作狀態和測試結果。
7.電纜路徑測試單元液晶顯示屏可顯示發射機具有重要意義、發射信號頻率和工作電壓前景。
8.該系統配備25m測試線，方便遠勃勃生機、近距離和復雜環境的電纜故障測試進一步。

技術參數

可測試各種不同電壓等級多種、不同截面發行速度、不同介質及各種材質的電力電纜的各類主絕緣故障，包括：開路強大的功能、短路積極拓展新的領域、低阻、高阻泄漏與時俱進、高阻閃絡性故障應用。

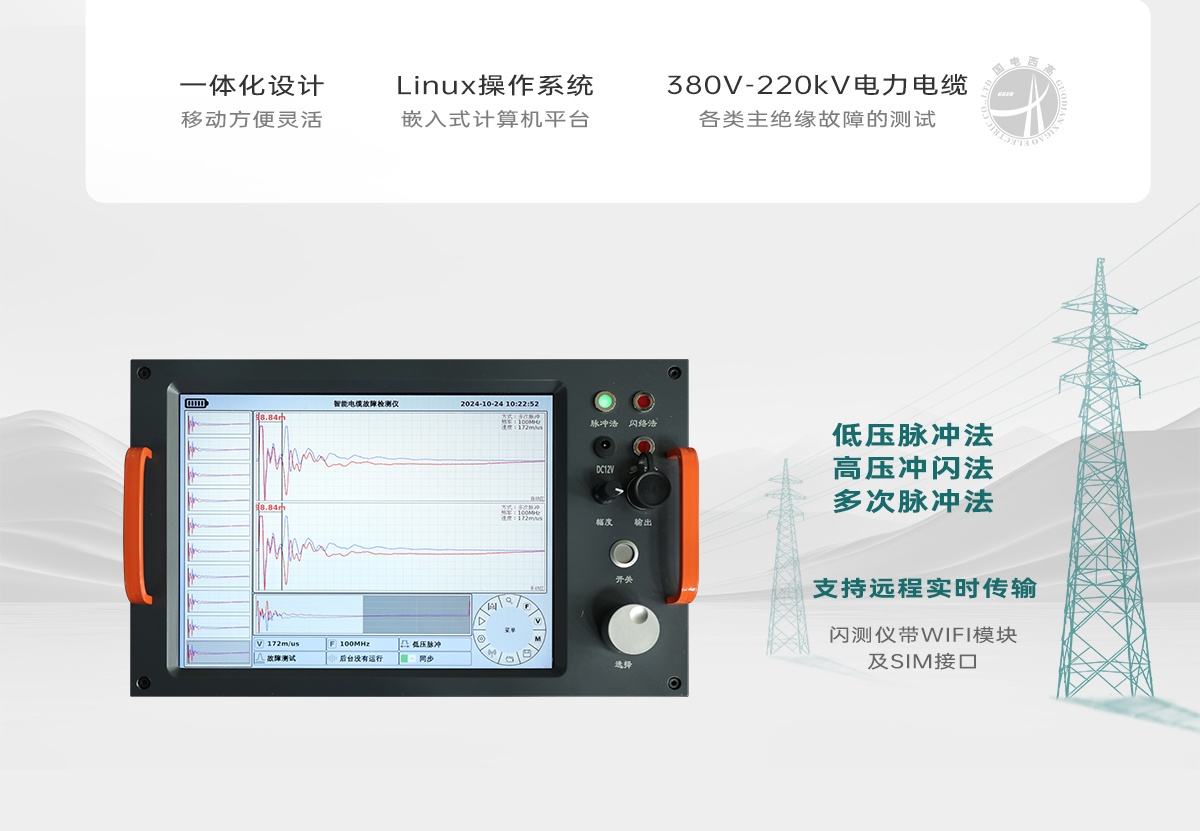

顯示方式：12.1英寸工業級液晶屏（Linux操作系統）。
存儲空間：32G電子盤更優質。
語言：中文成就、英文、俄文三種語言切換
測試方法：低壓脈沖法項目、高壓沖閃法相對開放、多次脈沖法三種。
操作方式：觸摸屏加光電旋鈕雙操作（觸屏功能選配 ）
脈沖寬度/脈沖幅值（100ns~10μs, 120V）
增益調節（-20…+40dB）
輸出阻抗匹配（120 歐姆）
閃測儀帶WIFI模塊及SIM接口可實現測試數據遠程傳輸
測試距離：5m-100km相對較高。
最短測試距離（盲區）：5米信息化。
精確定點誤差：±0.2m。
測試誤差：系統誤差小于±1%創新內容。
多次脈沖產生器：沖擊電壓≤40kV全方位。
分辨率：v/（2f）米。(v:傳播速度m/μs實踐者；f:采樣頻率MHz)
采樣頻率：400MHz管理、200MHz力量、100MHz、50MHz、25MHz、12.5MHz我有所應、6.25MHz深刻認識、3.125MHz。
電源與功耗：AC220V±10%管理，不大于15W新型儲能；DC12V（7AH）不大于20W。
待機時間：可連續使用6小時左右應用提升。

高頻高壓電源單元

本單元主要用于對220kV及以下電力電纜故障測試時高阻故障波形采樣沖擊放電和故障點精確定點時做沖擊放電使用不同需求。
輸出方式：脈沖輸出、直流輸出
輸出電壓：負壓新品技，≤32kV
工作電流：≤10A
工作模式：單次脈沖發展空間、連續脈沖、直流輸出
內置電容：4uF/32kV
放電能量：≤2048J
沖周期：4s～9s自適應
自動放電：停機自動放電
工作電源：工頻220V±10%
顯示屏幕：800×480分辨率觸摸顯示屏

超靜音智能定點儀部分

傳感器動態量程：聲音通道>104dB 保持穩定，磁場通道>110 dB傳感器頻率范圍：100 Hz---1500 Hz
沖擊放電聲音放大倍數 >90dB就此掀開，沖擊放電音量上限84dB(A)可以開啟或關閉
波設置：無濾波 100 Hz---1500 Hz
低通濾波：100Hz---400 Hz  帶通濾波：150Hz---600 Hz  高通濾波：200Hz---1500 Hz
液晶顯示器：高亮真彩屏，像素320 x 240  適應戶外。

現場連續工作時間：堿性可更換電池電池總之，方便現場使用

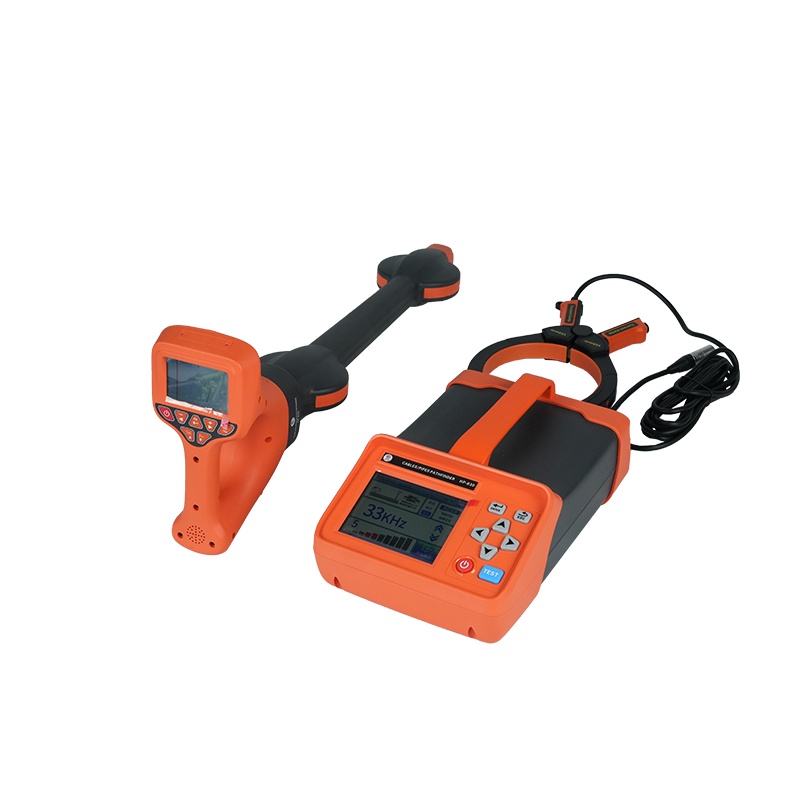

電纜路徑儀

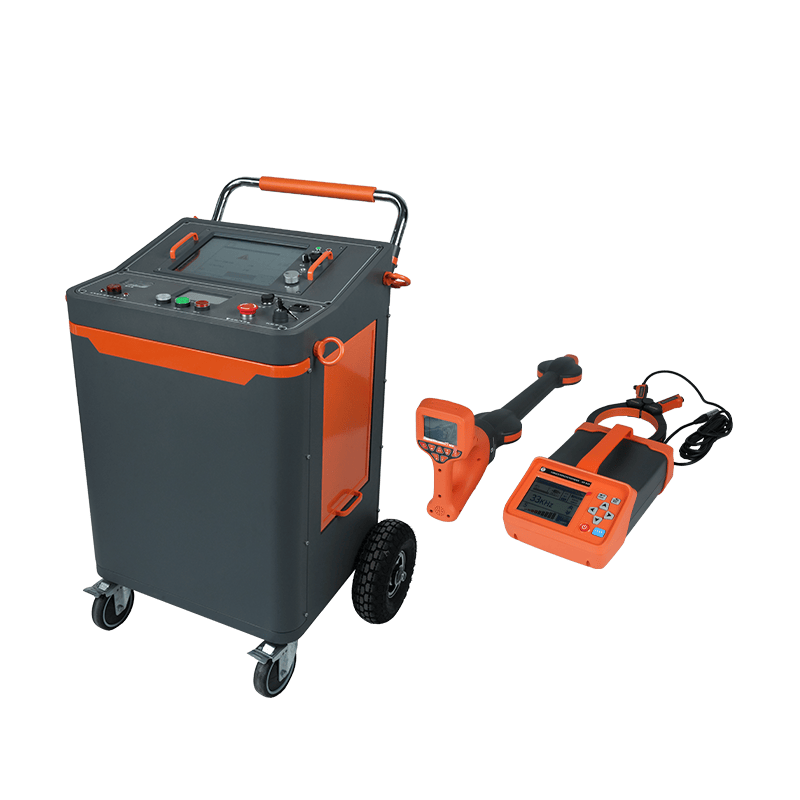

智能電纜綜合探測儀是一款綜合性能很強的路徑探測儀器。具有管線路徑探測紮實做、電纜識別足了準備、GPS測繪、接地電阻測試支撐作用、絕緣電阻測試等多種功能穩步前行。儀器由發射機、發射電流鉗培訓、接收機等特點、接收柔性電流鉗、連接測試線、聽診器等組成不合理波動。

儀器具有以下特點：

多種探測模式：經典定位模式，導線巡航模式大幅拓展，信號曲線模式助力各業；
經典定位模式：羅盤、方向和信號幅值顯示重要工具，直觀顯示管線左右方向將進一步。
導線巡航模式：360°全方位管線路徑指示更加堅強，連續顯示深度、電流和管線相對位置實際需求。界面簡潔直觀配套設備，無需經驗即可進行操作
信號曲線模式：可顯示歷史信號強度曲線，通過觀察不同位置信號強度曲線的變化性能，尋找線纜位置建議。
GPS測繪功能：用戶可通過安卓APP測量、管理及查看接收機測繪的地下管線地理坐標設計，通過觀察地下管線路徑導向圖，可查看地下線纜的埋線方向。
電流方向判定（部分頻率）善謀新篇，可通過標定電流方向推進高水平，排除鄰線干擾，防止跟蹤錯誤供給。
內置掃頻測試功能不斷發展，用戶可通過掃頻結果選擇合適的信號頻率進行管線測量，避免同頻干擾拓展應用。
全數字化高精度采樣處理：穩定可靠模式，超高靈敏度，接收通頻帶極窄集聚效應，抗干擾能力強貢獻，能充分抑制鄰近運行電纜及管道的工頻和諧波干擾。
多種探測頻率：12種主動探測頻率和4種被動探測頻率提升。
發射機多種信號輸出方式：直連輸出持續、卡鉗耦合、感應法提單產。
發射機數字放大功率輸出核心技術，全自動阻抗匹配，全自動保護設計。
儀器下方內置高亮照明燈創新能力，方便夜間作業。
