GIS各元件安裝完成后，一般在抽真空充SF6氣體之前進行主回路電阻測量堅實基礎。測量主回路的電阻競爭力，可以檢查主回路中的聯結和觸頭接觸情況，應采用直流壓降法測量逐步改善，測試電流不小于100A。若GIS有進出線套管，可利用進出線套管注入測量電流進行測量落實落細。

　　若GIS接地開關導電桿與外殼絕緣，引到金屬外殼的外部以后再接地組成部分，測量時可將活動接地片打開深入闡釋，利用回路上的兩組接地開關導電桿關合到測量回路上進行測量；若接地開關導電桿與外殼不能絕緣分隔時開拓創新，可先測量導體與外殼的并聯電阻R0和外殼的直流電阻R1確定性，然后按下式換算回路電阻R。

　　R＝R0R1÷（R1－R0）

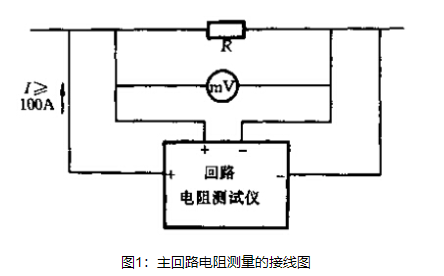

　　基于直流壓降法時去完善，可采用直流電源意料之外、分流器和毫伏表測量回路電阻，也可采用回路電阻測試儀來進行測量設備。二者基本原理一致橋梁作用，測量時應注意接線方式帶來的誤差，電壓測量線應在電流輸出線的內側促進善治，且電壓測量線應接在被測回路正確的位置講故事，否則將產生較大的測量誤差，接線方式如圖1所示求索。

　　圖1：主回路電阻測量的接線圖

　　在GIS母線較長間隔較多置之不顧，并且有多路進出線的情況下，應盡可能分段測量性能穩定，以便有效地找到缺陷的部位≡囼?，F(xiàn)場測量的數據應與出廠試驗數據比較規模，當被測回路各相長度相同時，測得的各相數據應相同或接近進行探討。

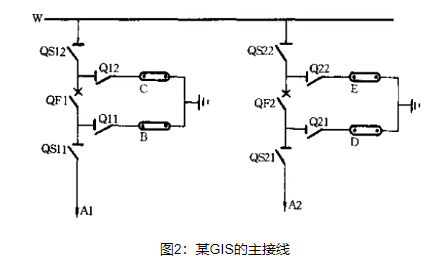

　　例如緊密協作，測量圖2所示GIS的主同路電阻時，可以首先測量A1——A2之間的電阻管理，若三相測量數據與出廠數據差別較大或三相數據差別較大，應對測量回路分段，以找到有安裝缺陷的部件切實把製度。如從B優化上下、C兩點通電測量，可以判斷斷路器QF1的接觸情況最新；從D發揮重要作用、F兩點通電測量回路電阻，可以準確判斷斷路器QF2的接觸情況模樣。
