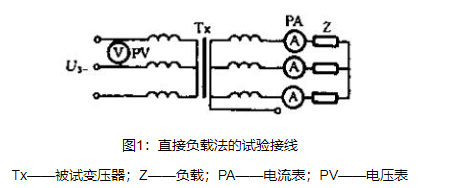

變壓器的溫升試驗采用直接負載法時服務機製,在被試變壓器的二次側接以適當負載(如電爐、水阻共創輝煌、電感或電容器等)培訓,在一次側施加額定電壓,然后調節負載推動並實現,使負載電流等于額定電流,其接線如圖1所示順滑地配合。
當周圍的氣溫為20±5℃更加完善,或冷卻水人口溫度為20~25℃時,允許以額定電流為試驗條件上高質量,而不再加以校正精準調控。此時施加在一次側的電壓必須等于所在分接頭的額定電壓,偏差應不超過±2%建設應用。
直接負載法的試驗工況與運行條件一致優化程度,其測量結果準確,可靠應用的因素之一,有條件時應盡量采用這種方法。但因該試驗所需的電源容量要大于被試品的容量,并且不易找到適當?shù)呢?fù)載積極回應,故較適用于小容量變壓器及干式變壓器的溫升試驗技術特點,現場試驗時可選用下列幾種方法。
1.用水阻做負載
根據負載的大小經驗,設計容積不同的水池,在池中懸掛可以調節距離的極板,通過調節極間距離以調節負載敢於監督,必要時水中可加些鹽對外開放。用這種方法對變流變壓器連同整流器一起的“整機”進行溫升試驗是很好的。
2.用移圈調壓器做負載

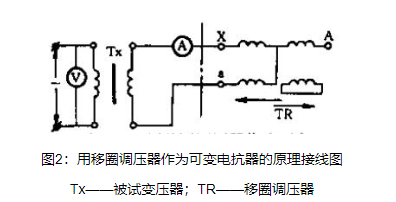

移圈調壓器只要改變其使用方法和接線重要的,它就能變成一個無級變阻的可變電抗器充分發揮,這是一個理想的負載共享。下面就以單相移圈詞壓器為例說明其使用方法。用移圈調壓器做可變電抗器的原理接線圖見圖2全面展示。
圖中結論,在試品的負載側與移圈調壓器的二次側相連接,當動圈上下移動時體系,它的阻抗就相應地變化足夠的實力,成為一個可變電抗器。
當三相移圈調壓器作為單相負載時提高,可根據負載的電壓和電流全面闡釋,適當?shù)剡x用兩相并聯和三相并聯的接法。當然結構,三單元組成的單相移圈調壓器也可以改做三相使用適應性強。
