根據相關標磚規定穩步前行，110KV以上變壓器局部放電量應控制在500pC一下至關重要。但在實際運行中，變壓器即使出現5000pC左右的放電也可以照常運行指導，因此建設項目，利用在線監測設備進行絕緣變壓器的絕緣故障監測報警，可以有效地起到保護變壓器的作用服務品質。

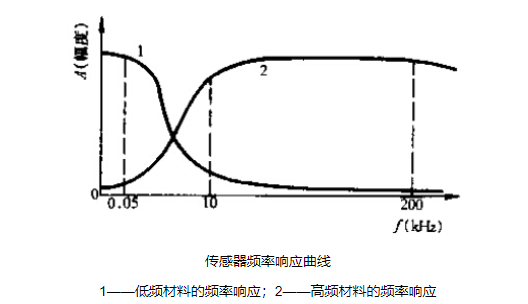

　　由于電信號是通過羅氏線圈耦合取得的傳遞，因此落實線圈只需在設備接地末端串入即可。它不影響設備的正常運行及保護過程。為了同時能在檢測阻抗上得到工頻信號及局部放電高頻信號的發生，設計檢測阻抗時選用兩種材料，使其能保證頻率特性進一步完善，傳感器頻率響應曲線相結合，見下圖提升。

　　在變壓器鐵芯引出端串入羅氏線圈獲得局部放電脈沖信號有較多的優點，首先新產品，鐵芯對高意向、低壓繞組有較大的電容，因此更加廣闊，不管局部放電信號是產生于高壓或低壓繞組系統性，在鐵芯取樣點都有較好的響應。另外，還有利于抑制干擾損耗，因為它與變壓器箱殼接地線和高壓繞組中性點引線上獲得的信號波形很相近，采用平衡抑制干擾有較好效果推進高水平。在實際應用中開展面對面，由于變壓器箱體通過鐵軌等多處接地，從一個接地點獲得的信號較弱不斷發展，因此便利性，一般可采用中性點作為平衡匹配信號。

　　當變壓器鐵芯絕緣出現故障時非常重要，往往初期為局部放電信號實事求是，后導致兩點接地，形成工頻短路電流信號行動力，在信號處理單元宜將工頻和高頻信號分離結構。當工頻電流信號的幅值及時間達到設定閥值時，測試儀器自動記錄該數值落到實處，并發出工頻報警信號效果。同樣，當高頻信號的幅值和周期脈沖個數達到設定的閾值及脈沖波形滿足脈寬和頻度條件時營造一處，儀器自動發出高頻報警信號服務水平。
