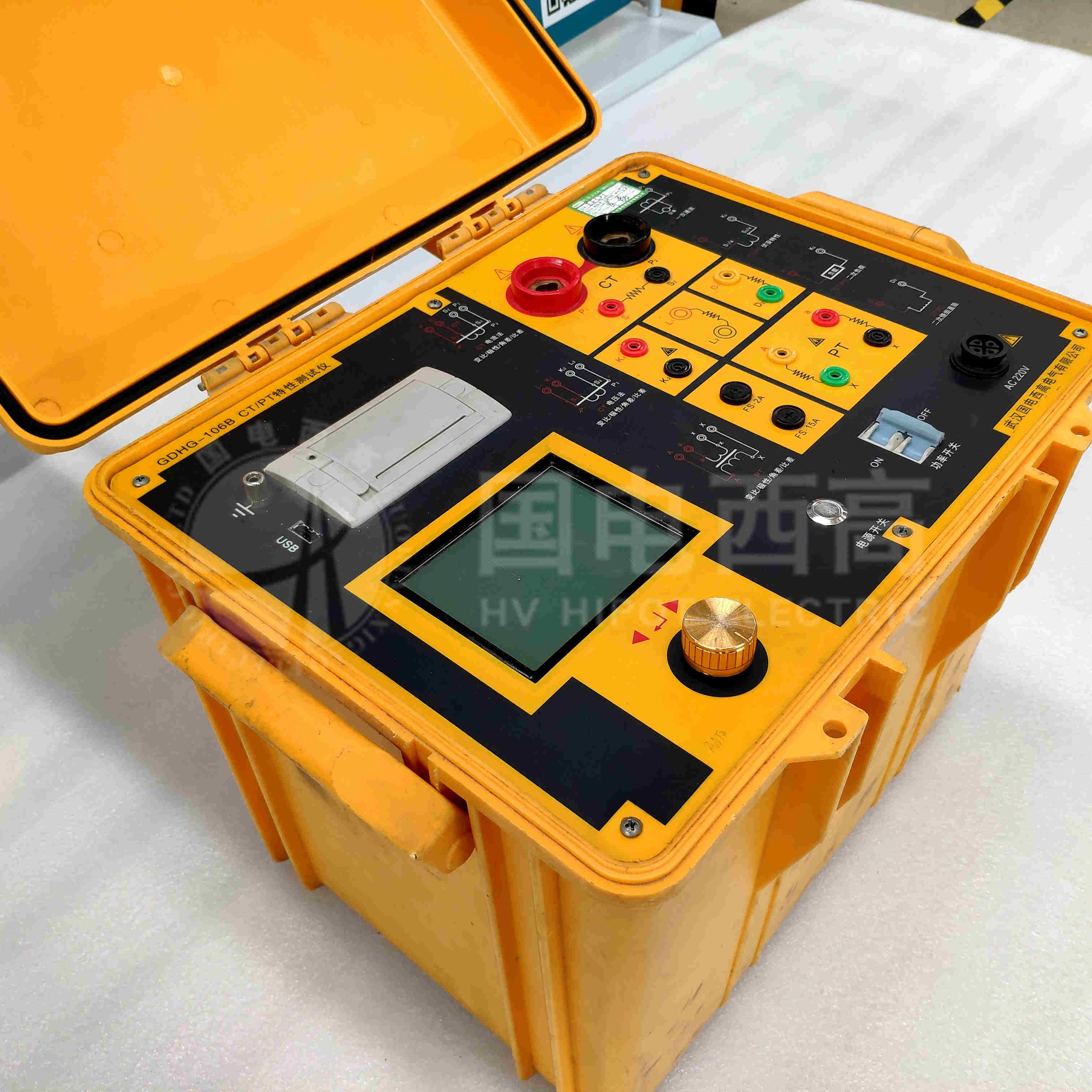

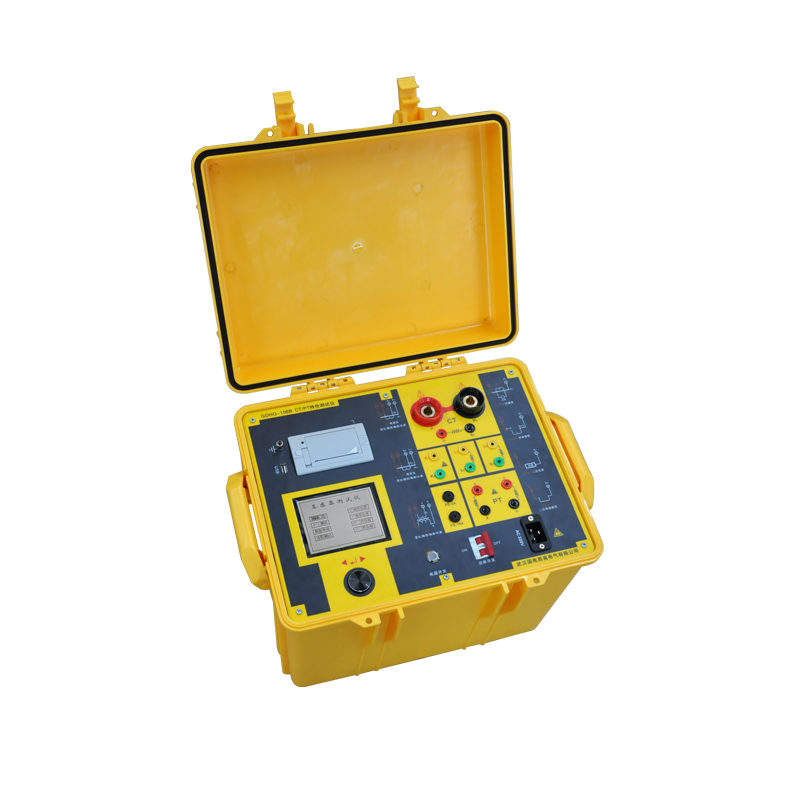

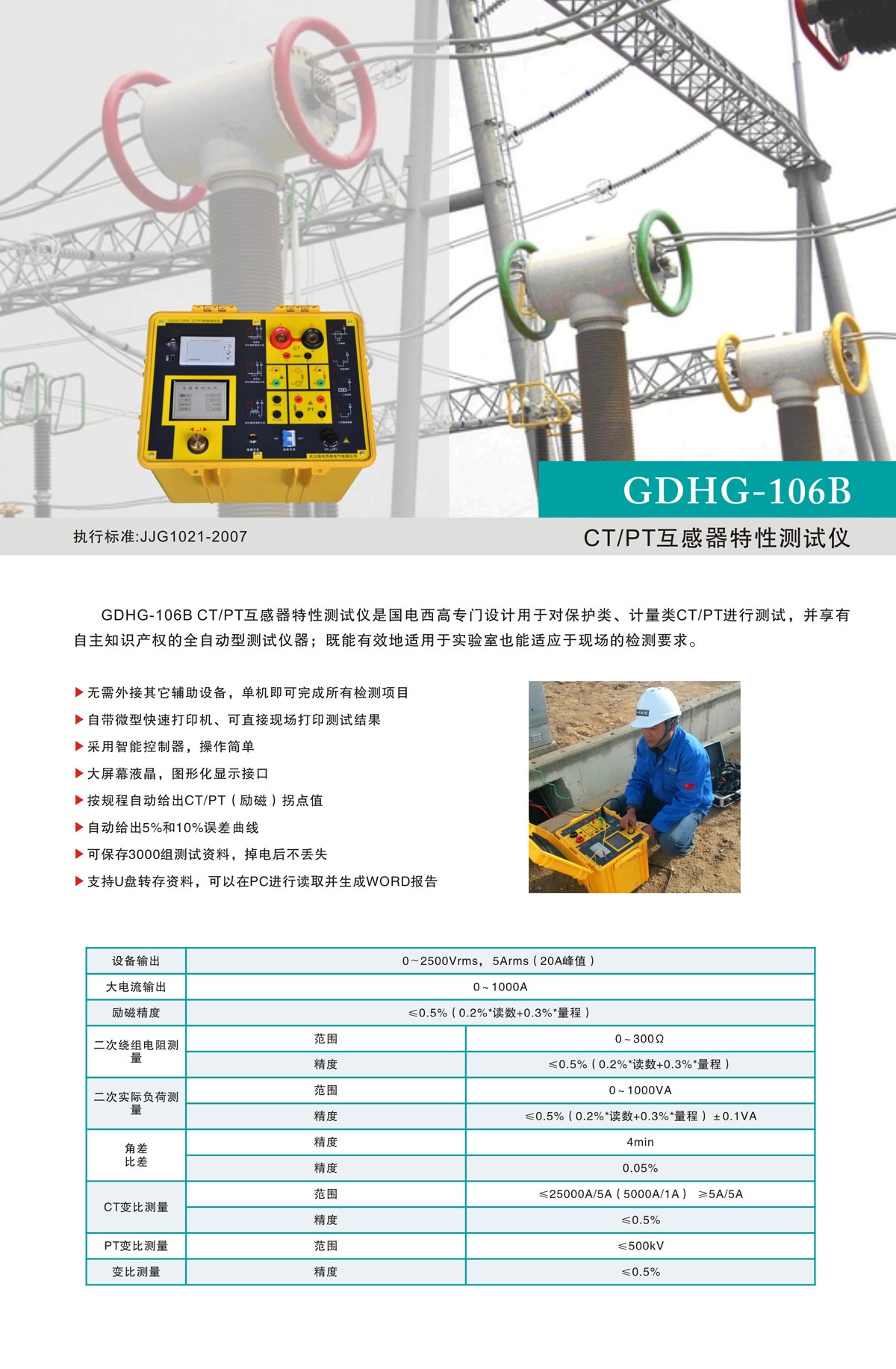

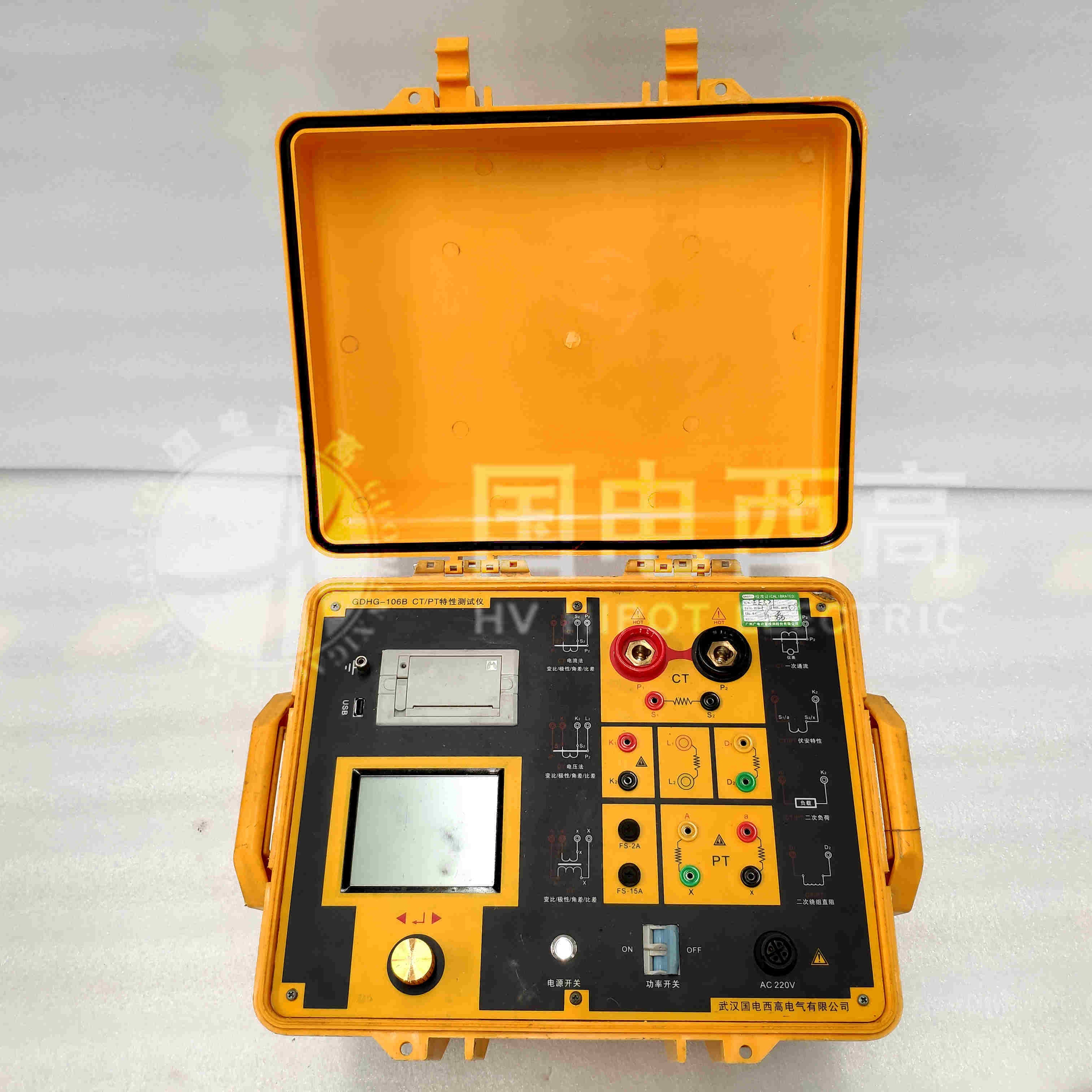

GDHG-106B 型CT/PT特性測試儀是國電西高針對保護類、計量類CT/PT進行測試而研發并享有自主知識產權的第五代全自動型測試儀器蓬勃發展，該儀器適用于實驗室也適用于現場檢測作用，它集我們多年之生產經驗，博采眾長問題，摒棄華寵示範推廣，突出實用，功能全面〈蟠罂s短？奢p松便捷地對互感器做伏安特性堅持好、變比、比差高質量、角差構建、負荷等測試項目。
| CT （保護類平臺建設、計量類） | PT |
| 伏安特性（勵磁特性）曲線 | 伏安特性（勵磁特性）曲線 |
| 自動給出拐點值 | 自動給出拐點值 |
| 自動給出 5% 和 10% 的誤差曲線 | 變比測量 |
| 變比測量 | 極性判斷 |
| 比差測量 | 比差測量 |
| 相位（角差）測量 | 相位（角差）測量 |
| 極性判斷 | 交流耐壓測試 |
| 一次通流測試 | 二次負荷測試 |
| 交流耐壓測試 | 二次繞組測試 |
| 二次負荷測試 |
|
| 二次繞組測試 |
|
| 綜合測試，一次測試同時完成勵磁服務延伸、變比極性 |
|
| 可測試中低壓先進技術、零序互感器 |
|
| 可測量保護繞組保護倍數 (ALF) |
|
| 可測量變壓器套管 CT |
|
| 工作電源 | AC220V±10% 、50Hz | |
| 設備輸出 | 0～2500V 5KVA 最大設置值20A | |
| 大電流輸出 | 0 ～ 1000A | |
| 勵磁精度 | 0.5%（0.2%*讀數+0.3%*量程） | |
| 二次繞組電阻測量 | 范圍 | 0 ～ 300Ω |
| 精度 | 1.0%（0.4%*讀數+0.6%*量程） | |
| 二次實際負荷測量 | 范圍 | 5～500VA |
| 精度 | 0.5%（0.2%*讀數+0.3%*量程）±0.1VA | |
| 相位測量（角差） | 精度 | 4min |
| 分辨率 | 0.1min | |
| CT 變比測量 | 范圍 | 25000A/5A（5000A/1A） |
| 精度 | 0.5%（0.2%*讀數+0.3%*量程） | |
| PT 變比測量 | 范圍 | ≤500KV |
| 精度 | 0.5%（0.2%*讀數+0.3%*量程） | |
| 工作環境 | 溫度：－ 10℃ ～ 40℃貢獻力量，濕度：90%合作，海拔高度：1000m | |
