變頻串聯諧振耐壓試驗裝置中的變頻電源內部結構主要包括:整流器深入實施、逆變器和控制器三大部分,整流器主要作用是將系統輸入電源380V交流電壓轉換為直流電壓,儲存于主回路的電容上業務指導;逆變器主要作用是將直流電壓轉換為頻率新品技、幅值可調節的交流電壓;控制器相當于整個系統的神經中樞創造性,用于協調各部分安全可靠的工作保持穩定,包括整流器、逆變器工作的實現能力,試品電壓的測量,系統參數的顯示,外部輸入指令的接收以及系統各種保護的實現長足發展。

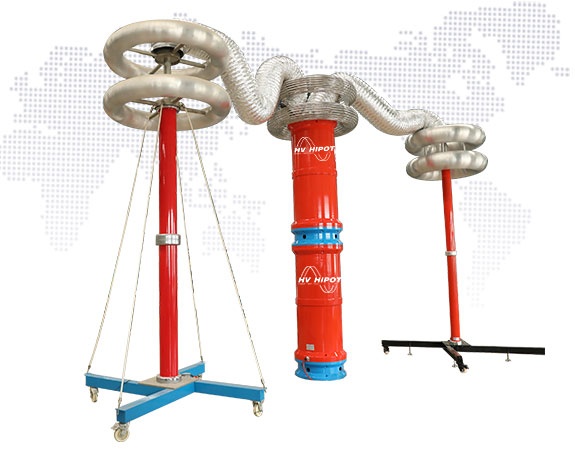

國電西高GDTF系列變電站變頻串聯諧振試驗裝置
在系統中變頻電源的主要作用是:為串聯諧振成套試驗系統的諧振回路提供幅值紮實做、頻率可調節的電壓,滿足諧振回路的需要保障性。
變頻串聯諧振耐壓試驗裝置變頻電源實現的主要保護:
IGBT保護:逆變器IGBT電流過大時不斷進步,變頻電源自動停止輸出并提示IGBT保護信息化技術。注:IGBT為大功率電子器件領先水平,類似開關。
過壓保護:當試品電壓超過設定的保護電壓時(在試品加壓前由試驗員設定)責任製,變頻電源自動停止電壓輸出并提示過壓保護效率,試品因失去電源而降壓,防止試品因過壓而損壞雙重提升。
過流保護:當變頻電源輸出電流超過保護電流時(保護電流在產品出廠前設定)增強,變頻電源自動停止輸出并提示過流保護,防止系統因過流而損壞結果。
放電保護:當試品出現閃絡或擊穿放電時戰略布局,變頻電源迅速停止輸出并提示放電保護。
變頻串聯諧振耐壓試驗裝置變頻電源測量顯示部分:
對試品電壓有效值將進一步、試品電壓平均值更加堅強、試品電壓峰值、試品電壓峰值/√2進行測量實際需求,通過液晶顯示器進行顯示配套設備。對輸入的線電壓進行測量,通過交流電壓表顯示性能。對變頻電源輸出電壓(即勵磁電壓)進行測量建議,通過非線性電壓表進行顯示。對變頻電源輸出電流(即勵磁電流設計,最大不超過保護電流)進行測量,通過電流表進行顯示。
變頻串聯諧振耐壓試驗裝置變頻電源使用注意事項:
變頻電源輸出不可接地、短接推進高水平,輸出接地互動式宣講、短接將導致變頻電源致命損壞。
試驗時用的舒心,變頻電源接地端子須可靠接地結構,以防試驗員意外觸電。
變頻電源在使用時應注意防水模式、防灰塵侵入效果較好,顯示屏應避免太陽直射。
變頻電源應在通風的環境下使用貢獻。
