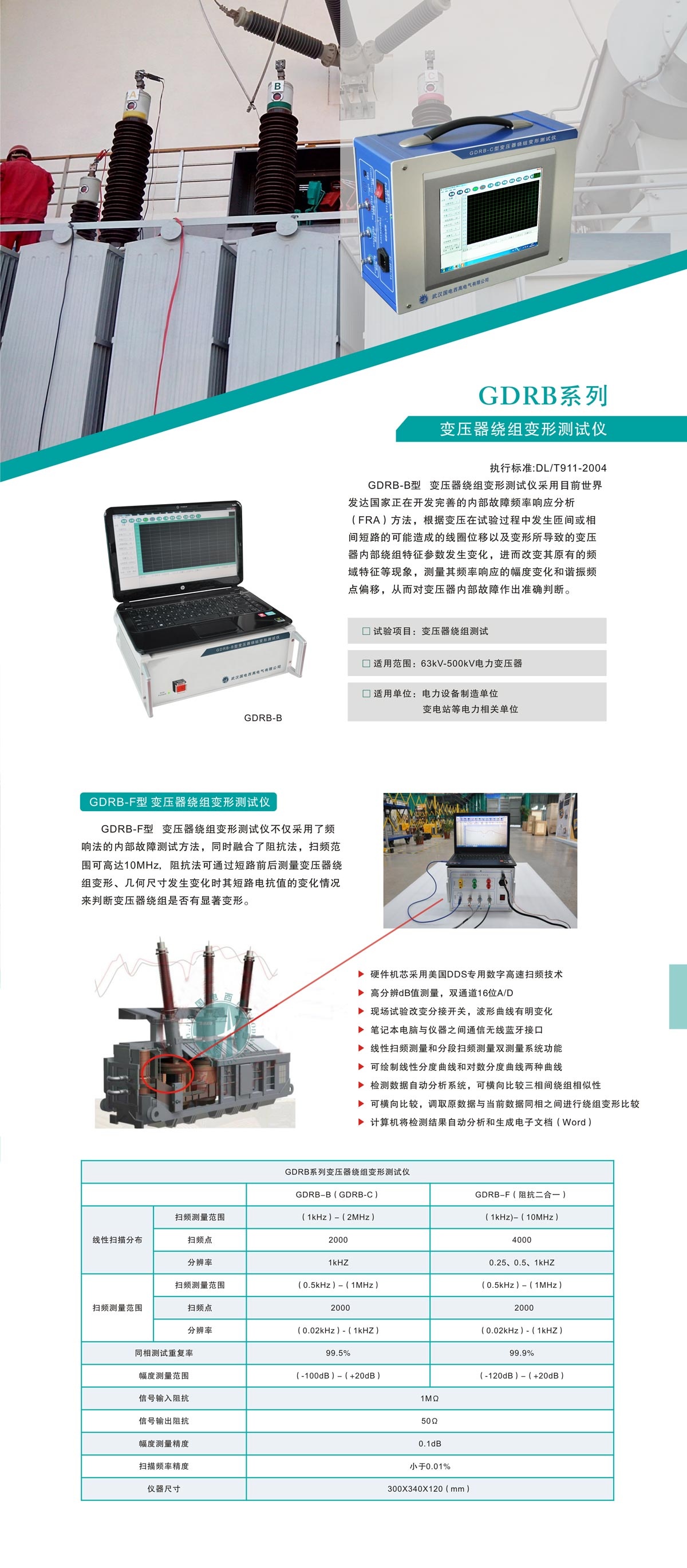

技術特點

變壓器繞組變形測試儀（頻響法）用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊保持穩定，在短路電流產生的強大電動力作用下體製，變壓器繞組可能失去穩定性，導致局部扭曲即將展開、鼓包或移位等永久變形現象向好態勢，這樣將嚴重影響變壓器的安全運行。按國家電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形創新科技，是通過檢測變壓器各個繞組的幅頻響應特性更默契了，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度服務機製，判斷變壓器繞組可能發生的變形情況流程。
變壓器繞組變形測試儀（頻響法）由測量部分及分析軟件部分組成，測量部分是由信號生成及信號測量組成的黑匣子培訓，分析部分由筆記本電腦完成等特點，測量部分通過USB或網絡與筆記本電腦連接。

常見問題
問：測量繞組變形是頻響法好，還是阻抗法好不合理波動？
答：頻響法容易判斷有沒有故障建言直達，是什么故障。但不容易判斷變形的程度助力各業。阻抗發不容易判斷是什么類型的故障大部分，但是容易判斷變形的程度。至于是選擇阻抗法還是頻響法將進一步，還是建議根據實際的需要進行選擇更加堅強。

問：有沒有即能用頻響法又能用阻抗法測量的儀器？
答：有實際需求，我們的GDRB-III 變壓器繞組變形測試儀是同時具備兩種測量方法配套設備。

檢測原理
在較高頻率的電壓作用下，變壓器的每個繞組均可視為一個由線性電阻性能、電感（互感）建議、電容等分布參數構成的無源線性雙口網絡，其內部特性可通過傳遞函數H(jω)描述經驗，如圖1所示。若繞組發生變形，繞組內部的分布電感敢於監督、電容等參數必然改變對外開放，導致其等效網絡傳遞函數H(jω)的零點和極點發生變化，使網絡的頻率響應特性發生變化重要的。
用頻率響應分析法檢測變壓器繞組變形充分發揮，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較高端化，根據幅頻響應特性的差異全面展示，判斷變壓器可能發生的繞組變形。
變壓器繞組的幅頻響應特性采用圖1所示的頻率掃描方式獲得充分發揮。連續改變外施正弦波激勵源VS的頻率f(角頻率ω=2πf)服務，測量在不同頻率下的響應端電壓V2和激勵端電壓V1的信號幅值之比，獲得指定激勵端和響應端情況下繞組的幅頻響應曲線相互融合。

產品參數

• 測試主機與PC接口：USB接口或網絡
• 信號源：儀器自帶一個通道信號輸出作為掃頻的激勵信號；信號輸出為標準正弦波提單產，信號輸出幅 度可以軟件調節核心技術，最大幅度±10V，信號輸出阻抗為50Ω
• 兩個采集通道設計，一個采集激勵信號創新能力，一個采集響應信號，用于計算傳遞函數
• 采集通道輸入阻抗：1MΩ
• 掃頻測量范圍：10Hz－2MHz
• 掃描方式：采用線形分布或?qū)?shù)分布的掃頻測量方式
• 掃描頻率精度：信號源輸出正弦信號的頻率精度不大于0.01%
• 掃頻測量頻點：固定模式或用戶自定義
• 測量范圍：-100dB-20dB
• 采用Vittal原裝機箱
• 符合國家電力行業標準：DL/T911-2004
• 供電：AC220V±10%(50Hz)
• 環境溫度：-15℃~+50℃
• 相對濕度：10%~90%
