EC60044-6標準（對應國家標準GB16847-1977）聲稱管理，CT的測試可以在比額定頻率低的情況下進行新型儲能，避免繞組和二次端子承受不能容許的電壓。

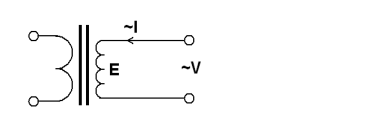

　　CT伏安特性測量的原理電路如下圖：

　　CT一次側開路應用提升，從二次側施加電壓不同需求，測量所加電壓V與輸入電流I的關系曲線。此曲線近似CT的勵磁電勢E與勵磁電流I的關系曲線新品技。

　　設CT勵磁繞組在某一勵磁電流I時的激磁電感為L發展空間，激磁阻抗為Z，則：

　　V=I·Z

　　電感L與阻抗Z之間具有下述關系：

　　Z=ω·L=2πfL

　　則：V=I·2πfL

　　由公式中可見在某一激磁電感L時所加電壓V與頻率f成正比關系保持穩定。

　　假設當f=50Hz時就此掀開，為達到勵磁電流Ix，所需施加的電壓Vx為2000V

　　Vx=Ix·2πfL=2000V，

　　若施加不同頻率：

　　f=50Hz又進了一步，Vx＝2000V

　　f=5Hz，Vx≌200V

　　f=0.5Hz生產製造，Vx≌20V

　　由此可見需要使CT進入相同飽和程度拓展基地，施加較低頻率信號所需電壓可以大幅度降低這就是變頻法的基本原理。

　　在此必須嚴格注意多元化服務體系，所需電壓并非與頻率呈線性比例關系處理，并非隨著頻率等比例降低，需要嚴格按照互感器的精確數學模型進行完整的理論計算培訓。

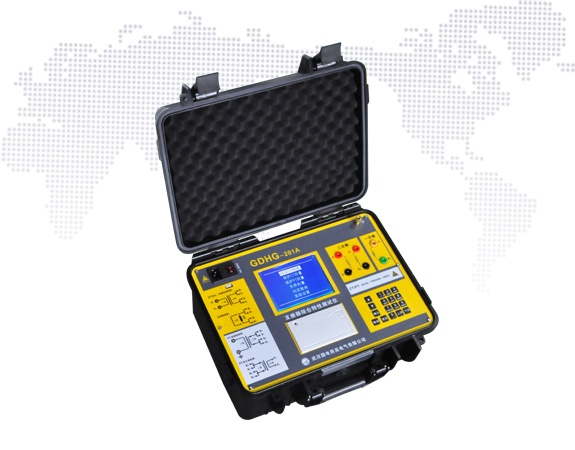

國電西高GDHG-201A互感器綜合特性測試儀

　　國電西高GDHG-201A互感器綜合特性測試儀（互感器伏安特性測試儀）是繼電器保護和高壓絕緣專業用來測試保護用電流互感器和保護用電壓互感器的專門檢測儀器，儀器使用變頻技術使用，提高了電壓測試范圍，降低了整機重量，是取代現有伏安測試儀的理想設備建言直達。

　　國電西高溫馨提示：電力工作者在熟悉了產品工作原理之后大幅拓展，也需要熟悉產品的使用說明助力各業，嚴格按照說明書規范來進行使用。
