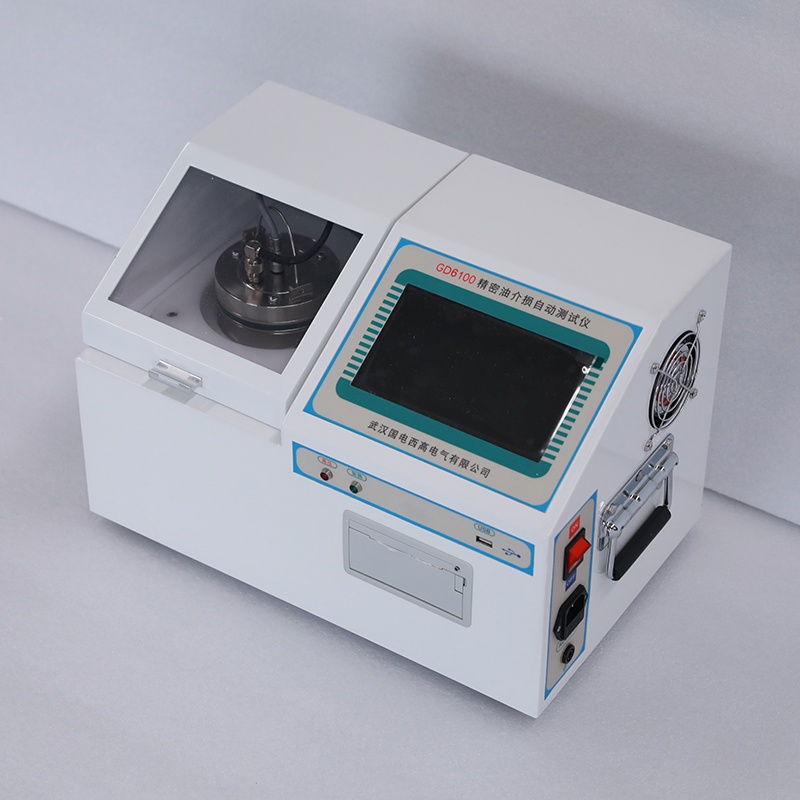

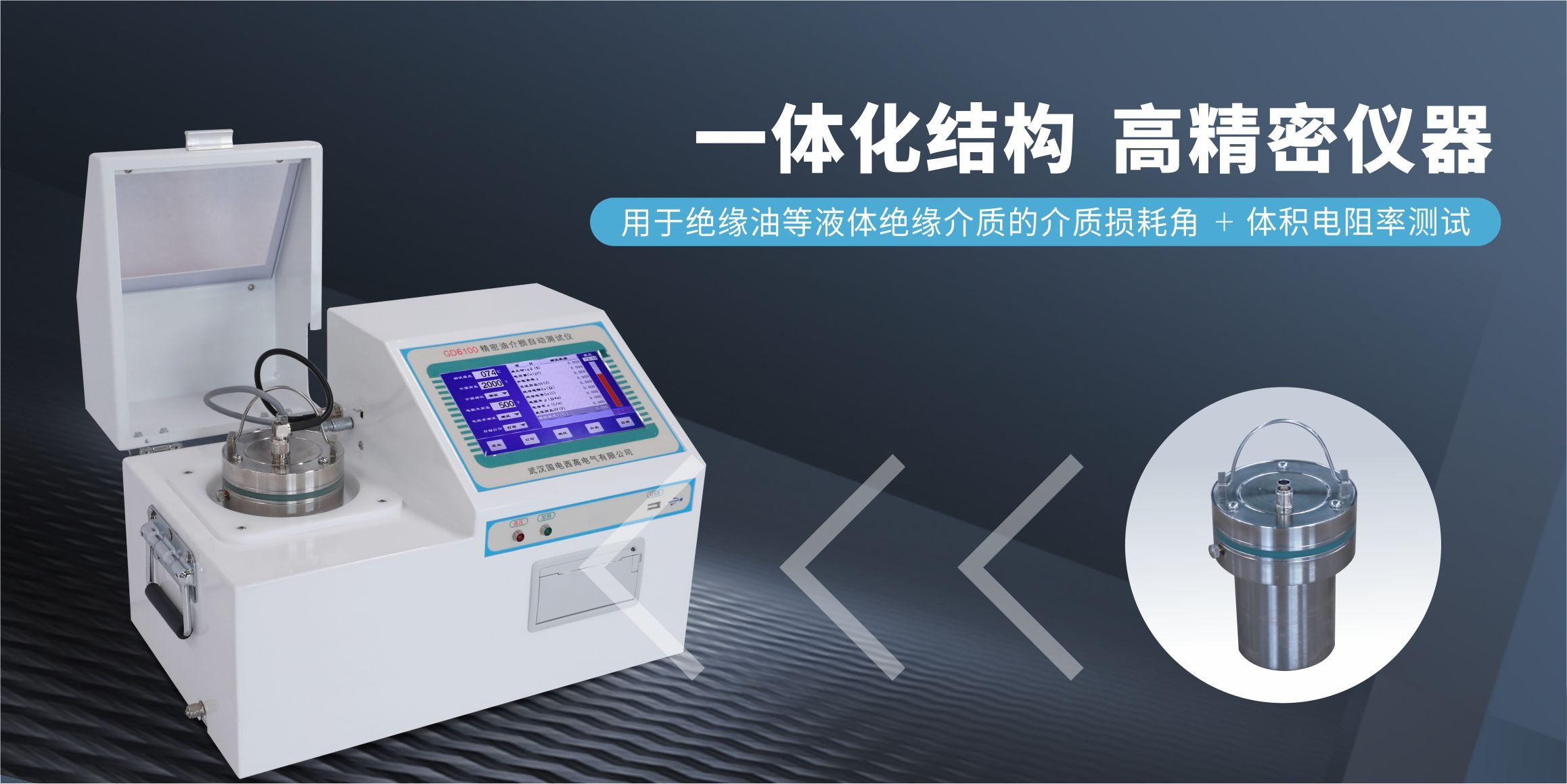

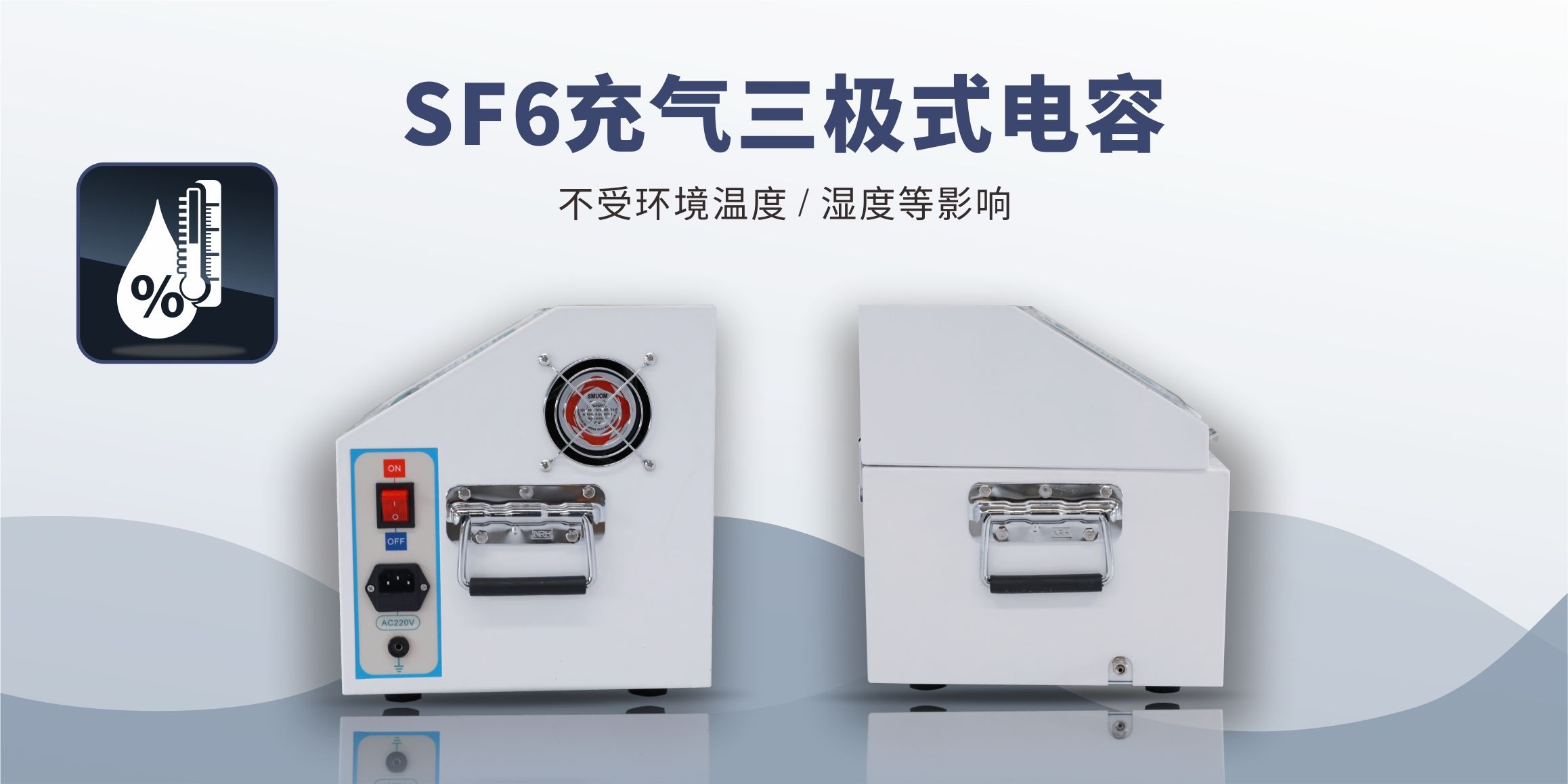

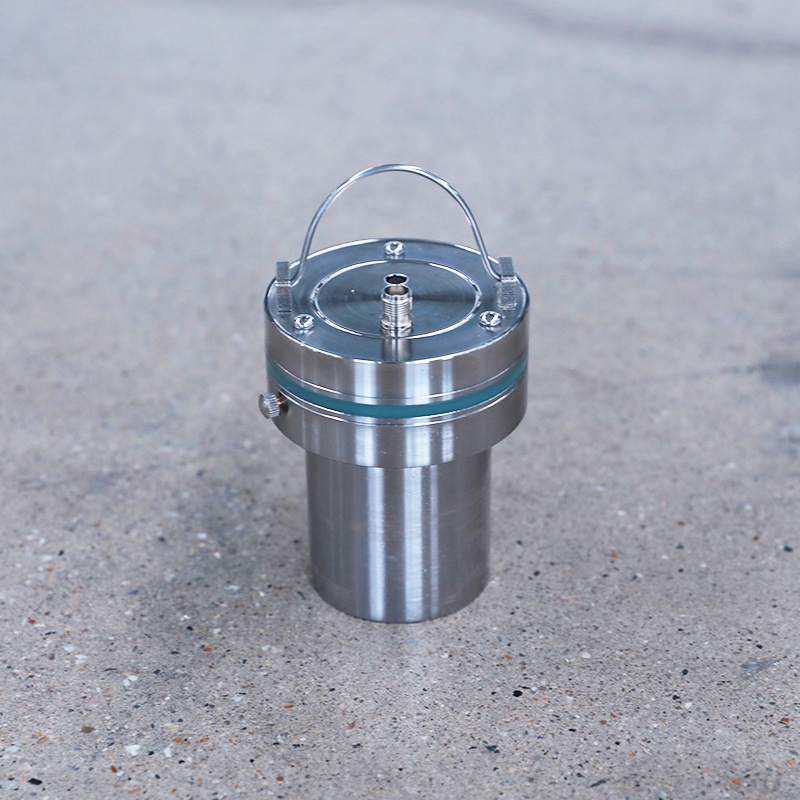

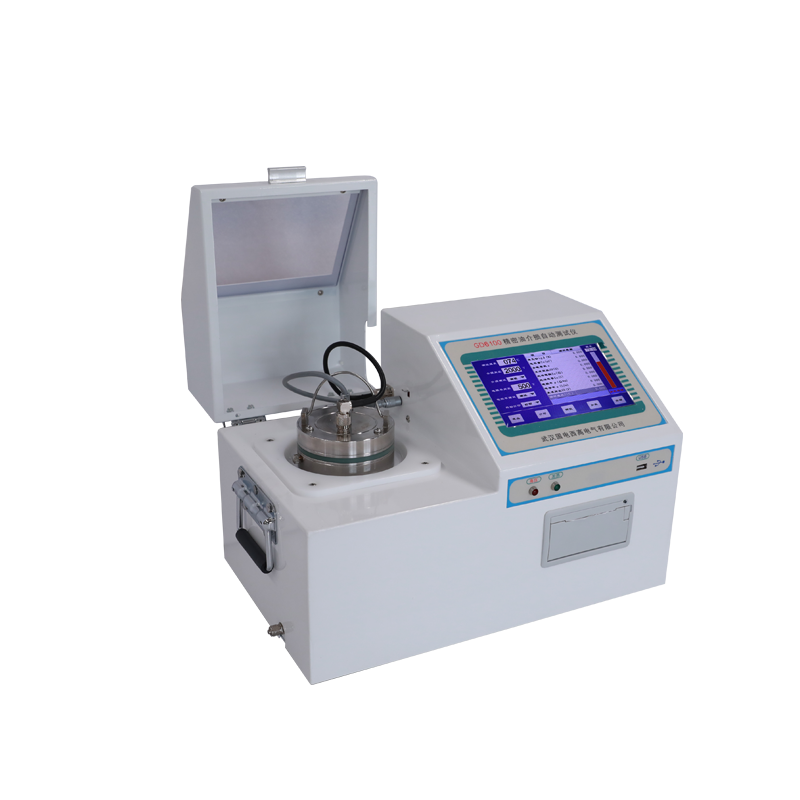

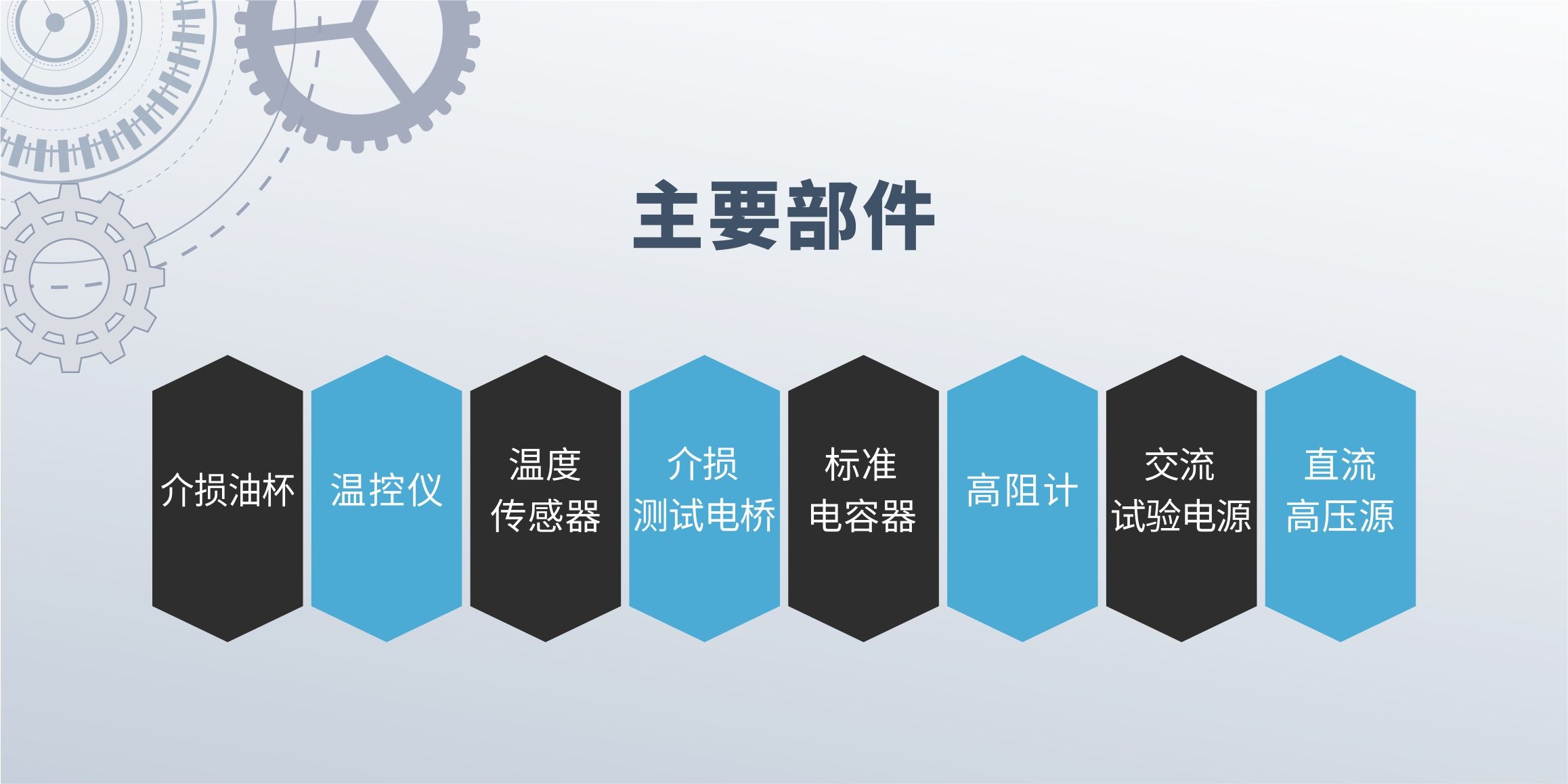

GD6100精密油介損自動測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率測試的一體化結構的高精密儀器部署安排。內部集成了介損油杯、溫控儀投入力度、溫度傳感器效果、介損測試電橋、交流試驗電源技術、標準電容器逐漸完善、高阻計、直流高壓源等主要部件有所提升。其中加熱部分采用了當前最為先進的高頻感應加熱方式了解情況，該加熱方式具備油杯與加熱體非接觸、加熱均勻法治力量、速度快長期間、控制方便等優點。交流試驗電源采用AC-DC-AC轉換方式技術研究，有效避免市電電壓及頻率波動對介損測試準確性影響是目前主流，即便是發電機發電，該儀器也能正確運行現場。內部標準電容器為SF6充氣三極式電容便利性，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度一致估算。

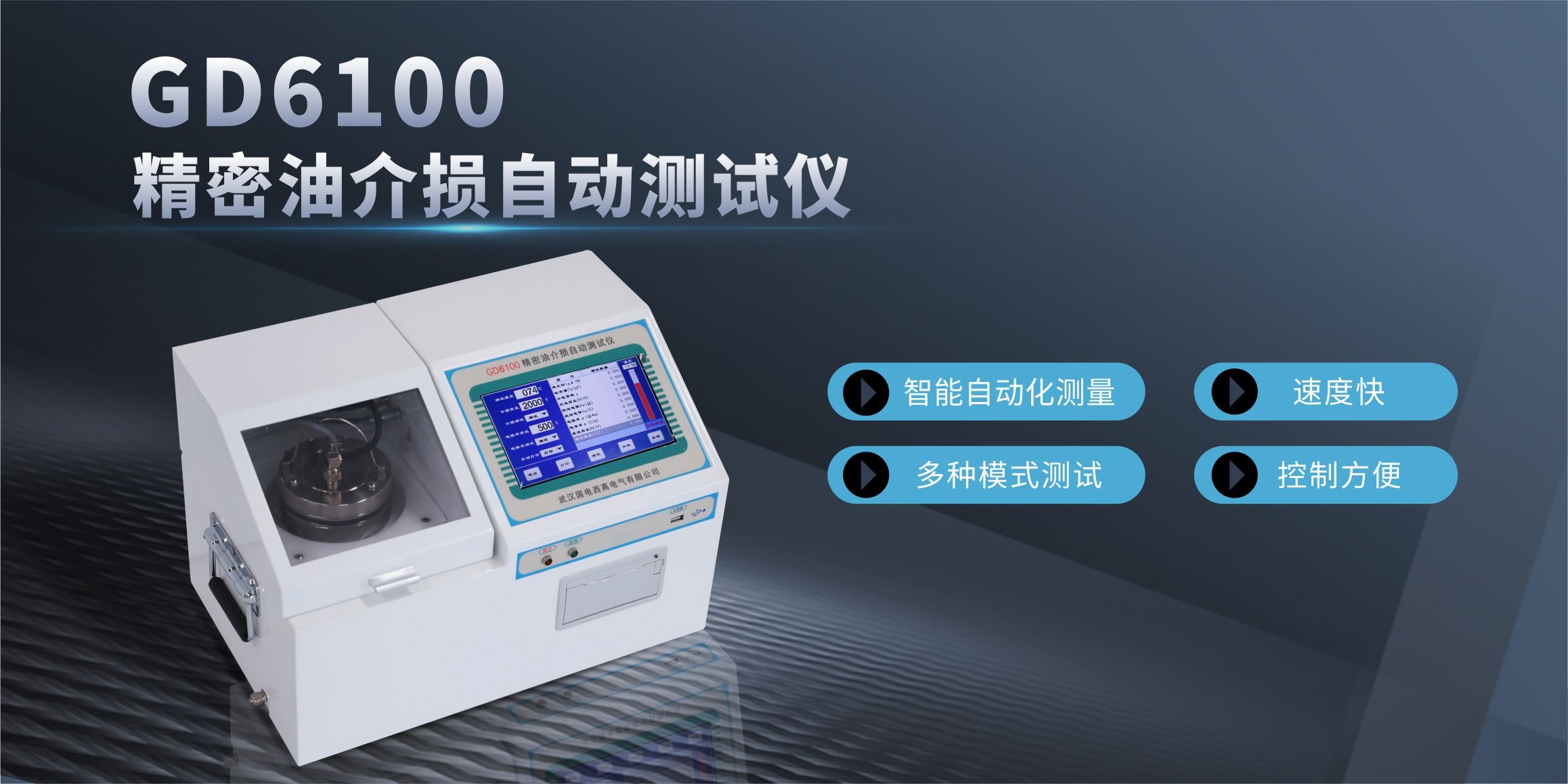

儀器內部采用全數字技術，全部智能自動化測量達到，多種模式測式深入各系統，配備了7寸大屏幕觸控式彩屏顯示器大型，全中文菜單，每一步驟都有中文提示進一步推進，測試結果可以打印輸出不可缺少，操作人員不需專業培訓就能熟練使用。
· 用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量明確相關要求；
|
使用條件 |
-15℃∽40℃ RH ＜ 80% |
|
|
電 源 |
AC 220V±10% 頻率無限制 |
|
|
交流高壓輸出 |
400V∽2200V ±2% 每隔 100V 50VA |
|
|
直流高壓輸出 |
200V∽600V ±2% |
|
|
溫控感應爐 |
最大功率 500W |
|
|
溫度控制范圍 |
<100℃ |
|
|
溫度控制誤差 |
±0.5℃ |
|
|
溫度測量分辨率 |
0.1℃ |
|
|
控溫時間 |
室溫到 90℃ 小于 20min |
|
|
測量范圍 |
tgδ C x R |
無限制 15PF-300PF 10M-20T |
|
分辨率 |
△ tgδ ： △ Cx ： △ Rx ： |
0.001% 0.01pF 0.01 |
|
精 度 |
△ tgδ ： △ Cx ： △ Rx ： |
±( 讀數 *0.5%+0.020%) ±( 讀數 *0.5%+0.5PF) ± 讀數 * 10% |
|
相對介電常數 |
εr |
根據 Cx 自動計算共謀發展，精度同 Cx |
|
體積電阻率 |
ρ |
根據 Rx 自動計算，精度同 Rx |
|
外形尺寸 |
450 （ L ） ×310 （ W ） ×360 （ H ） |
|
|
重 量 |
18Kg |
|
