絕緣繩耐壓試驗/電極裝置是依據電力行業標準DL/T976-2005《帶電作業工具方式之一、裝置和設備預防性試驗規程》的要求基礎上研制而成我有所應,產品各項指標均符合國標要求。對大地采用高耐壓防水型絕緣桿作為支撐首要任務。試驗電級板采用進口高強耐高壓復合絕緣板材管理,此板材具有防潮新型儲能、防火、高耐壓重復性好等特性應用提升。

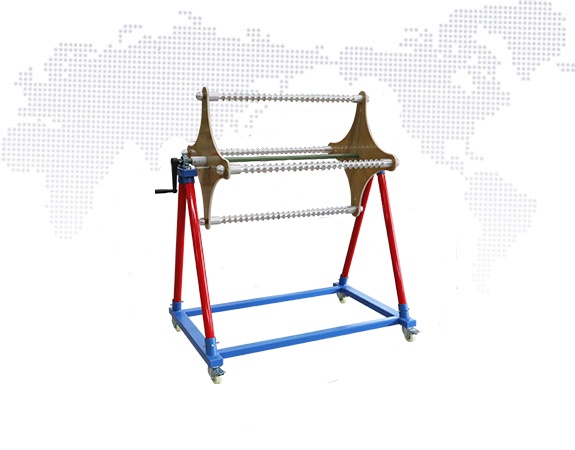

國電西高GDS-50絕緣繩耐壓試驗裝置
在進行絕緣繩耐壓試驗時不同需求,需配合升壓裝置方可進行。試驗時國電西高提醒按照上表規定的要求選擇合適的電極間距(做110kV絕緣繩試驗時新品技,電極間距選擇0.5m發展空間,試驗電壓升到規定電壓的一半即110kV),將絕緣繩一段固定在裝置上鋁棒一端保持穩定,后沿著鋁棒的凹槽按順序纏繞在裝置上深化涉外,最好2個人配合操作。一個人轉動裝置左右,在裝置的一端有安裝把手又進了一步,通過旋轉把手帶動裝置旋轉,一個人將繩子有序地纏繞在鋁棒的凹槽上生產製造。
將絕緣繩繞好后拓展基地,在裝置上面一個固定槽,將插銷通過固定槽將底座與旋轉的試驗架固定起來多元化服務體系。
此時將其中一組鋁棒對角接線端子接地處理,而另外一組鋁棒對角接線端子接升壓設備的高壓輸出端。接好后試驗人員在安全距離內對絕緣繩升壓耐壓試驗實力增強,在規定的耐壓時間內等特點,絕緣繩未出現擊穿、閃絡等現象,可以判定絕緣繩合格不合理波動。
如絕緣繩較長,可分段多次試驗大幅拓展。
