技術特點

 高壓斷路器是電力系統中最重要的控制設備之一。電網中高壓斷路器的運行數量最多說服力，運行條件和技術要求比較復雜的積極性，其運行可靠性不僅關系到高壓斷路器本身更多可能性，而且影響到其它設備乃至整個電網。高壓斷路器的性能測試包括機械特性測試高效、主回路接觸電阻測試分析，以前在測試時需要多臺設備分別進行換線操作測試，耗時費力效率。

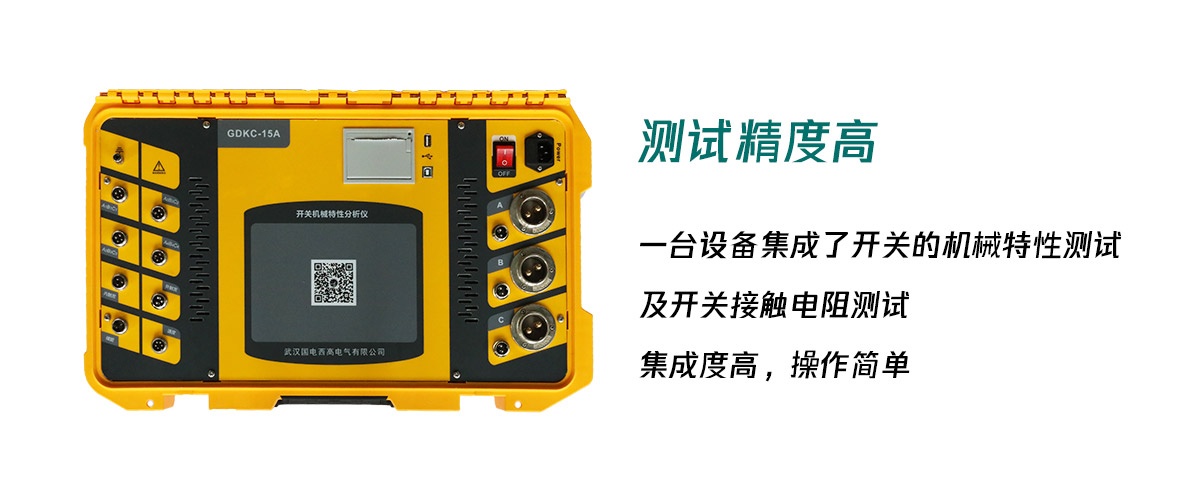

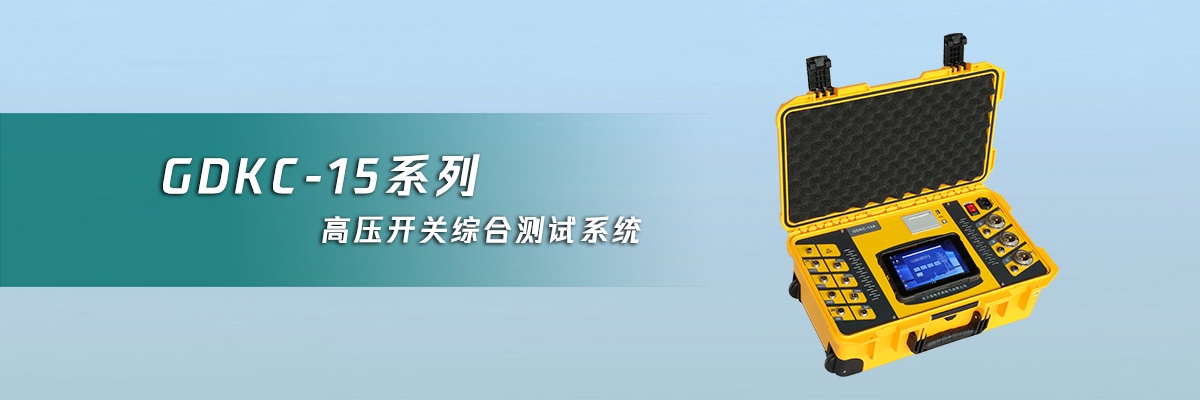

    國電西高自主研發的GDKC-15系例高壓開關綜合測試儀采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781）逐漸顯現，HVHIPOT公司引進國際先進的檢測技術研發生產十大行動，綜合測試系統將機械特性測試功能、主回路接觸電阻功能集成在一臺設備里著力增加，根據不同的配置型號可對雙端接地開關體系、石墨觸頭開關、金屬觸頭開關斷口背景下、帶合閘電阻開關的機械動作特性做全功能測試多種場景，同時還可對高壓斷路器三相主觸頭接觸電阻同時進行測試，使用方便性價比高是目前市場上最高端的高壓開關綜合測試設備開展試點。

產品參數

1、使用環境

輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kpa

溫 度 －10～40℃ 濕 度 ≦80%RH

2規劃、安全性能

絕緣電阻 ＞2MΩ

介電強度 電源對機殼工頻1.5KV耐壓1分鐘建設，無閃絡與飛弧。

3發展、基本參數

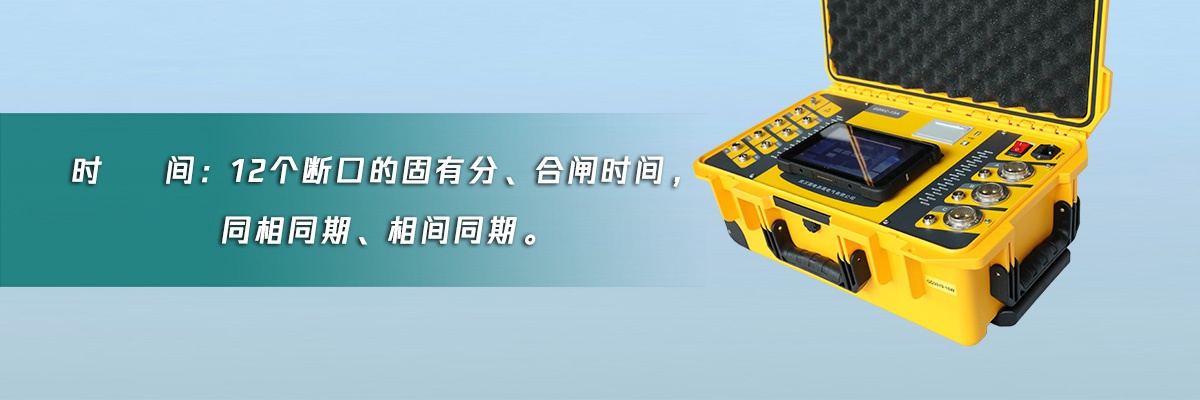

時 間： 量程 20000.0ms 最小分辯率0.01ms

　　　 ① 200 ms檔位 誤差0.5%

② 2000 ms檔位 誤差0.5%

　　　　 ?、?20000 ms檔位 誤差0.5%

合閘電阻：量程 10 KΩ 最小分辨率 1Ω 誤差0.5%

石墨觸頭：量程 200 ms 最小分辨率0.1ms 誤差0.5%

雙端接地：量程 200 ms 最小分辨率0.1ms 誤差0.5%

靜態電阻：量程 1uΩ-10mΩ 最小分辨率0.01uΩ 誤差0.5%

測試電流DC 50A、100A（三相同測）

速 度：量程　 20.00m/s 最小分辯率0.01m/s

　 ① 0-2m/s以內 誤差0.5%

② 2m/s以上 誤差0.5%

行 程：

量 程 最小分辯率 誤差

50.0mm 0.1mm 0.5%

300.0mm 1mm

600.0mm

電 流： 最大量程 20.00A 最小分辯率0.01A

輸出電源： DC0～300V數字可調/20A（瞬時工作）推進一步，最小分辨率1V探索創新。

外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重　　量： 10kg
