技術特點

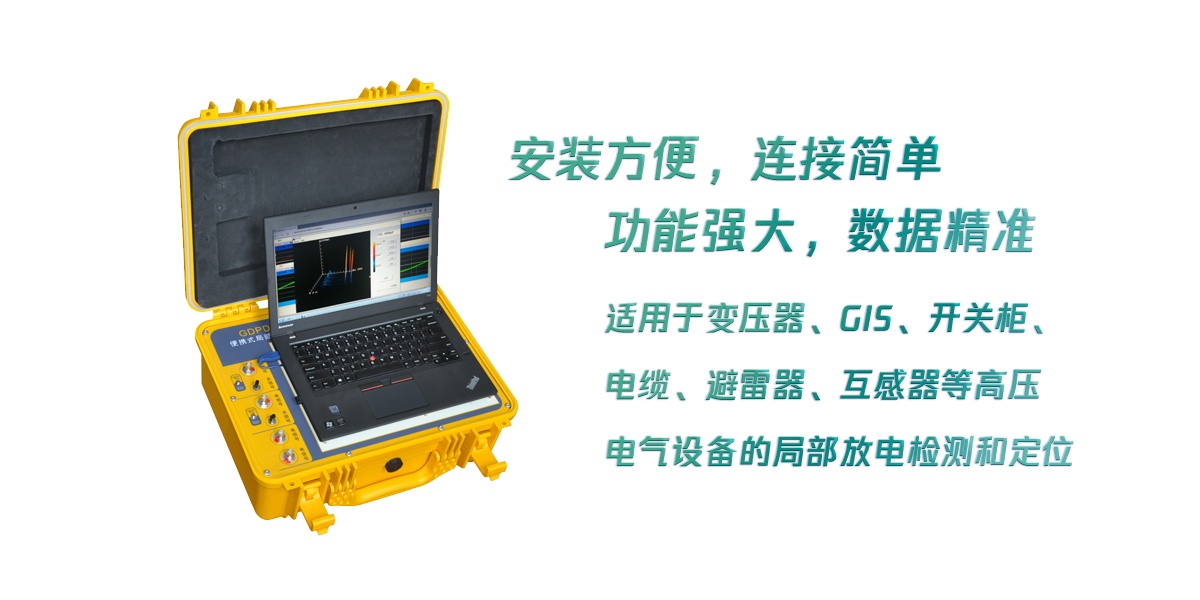

我司根據多年高壓電氣設備局放檢測經驗設計生產出使用于變壓器助力各行、GIS、開關柜帶來全新智能、電纜互動互補、避雷器以及互感器等高壓電氣設備局放帶電巡檢的便攜式局部放電檢測儀。根據被試品的不同特點配備不同傳感器采集信號提供有力支撐，從而實現多種高壓電氣設備的局放帶電巡檢實際需求，有效檢測設備絕緣劣化、擊穿以及閃絡等現象發展成就。

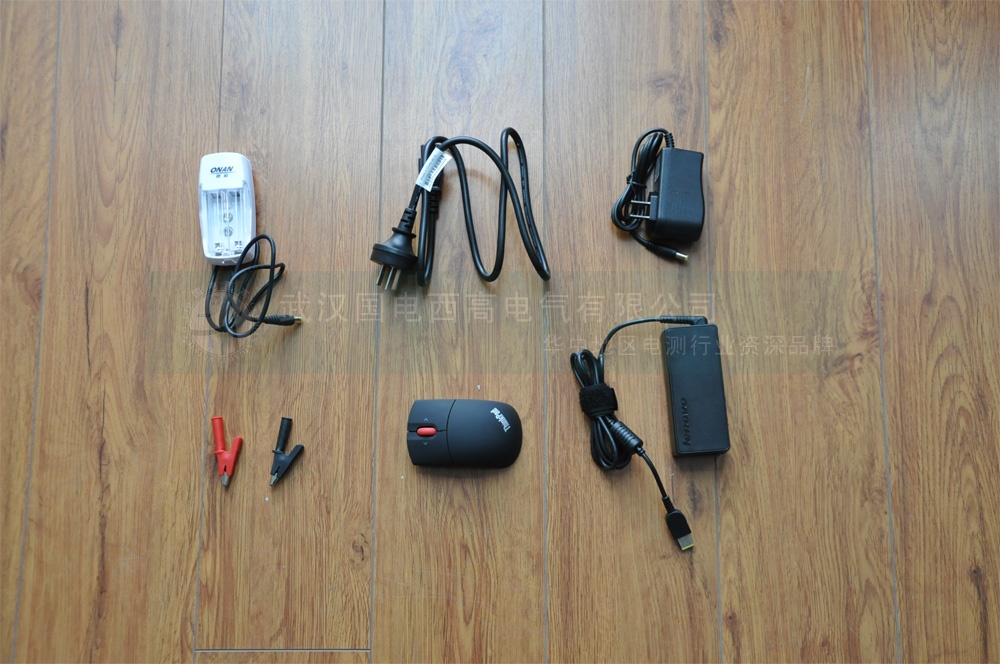

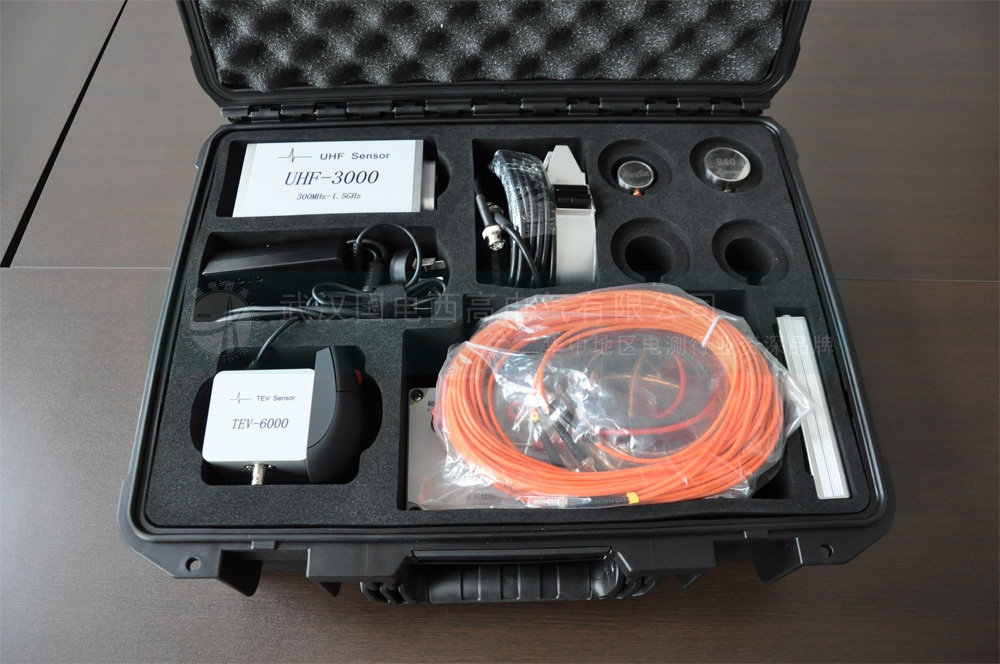

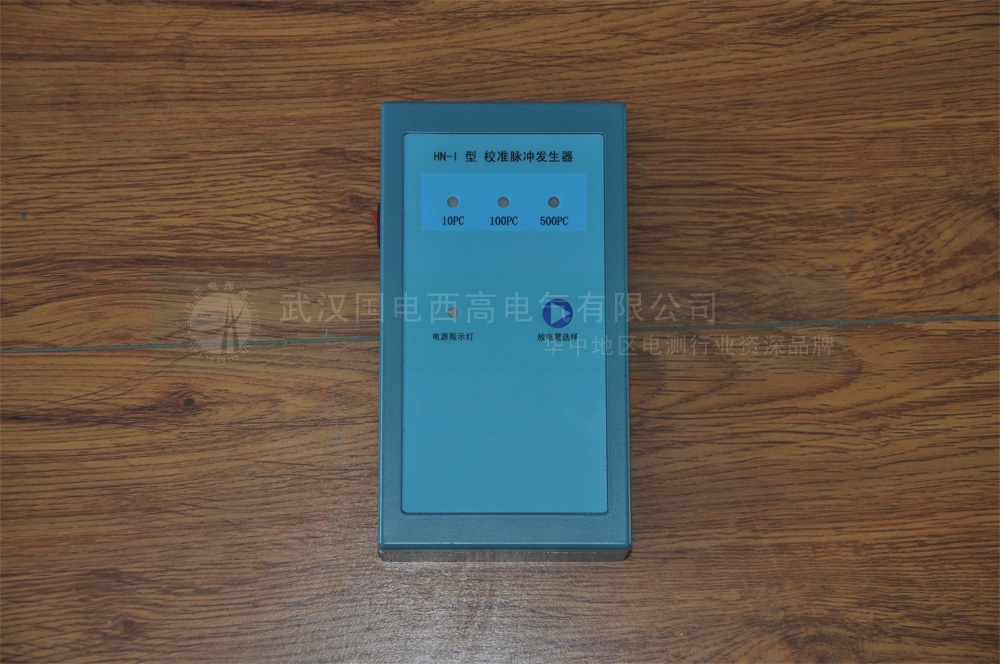

本款局放包括檢測主機性能、局放檢測軟件、高頻電流互感器（HFCT）合規意識、聲電一體式傳感器聽得懂、方波發生器等，還可根據實際需要選配不同傳感器及配件協調機製。

產品特點

• 便攜式設計設備製造，堅固耐用，使用方便

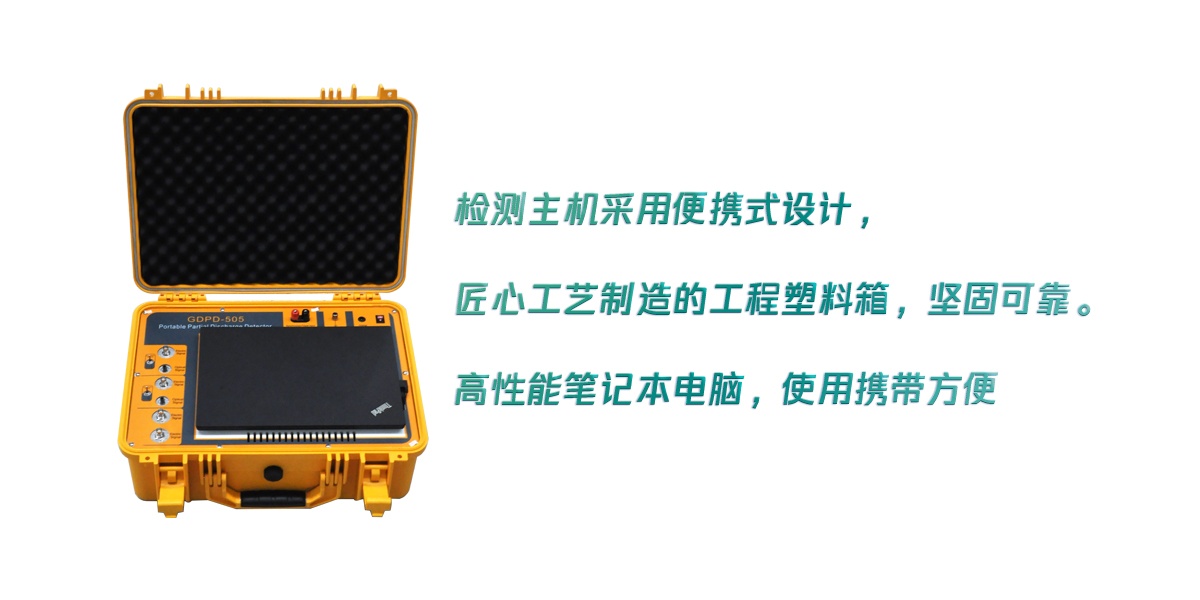

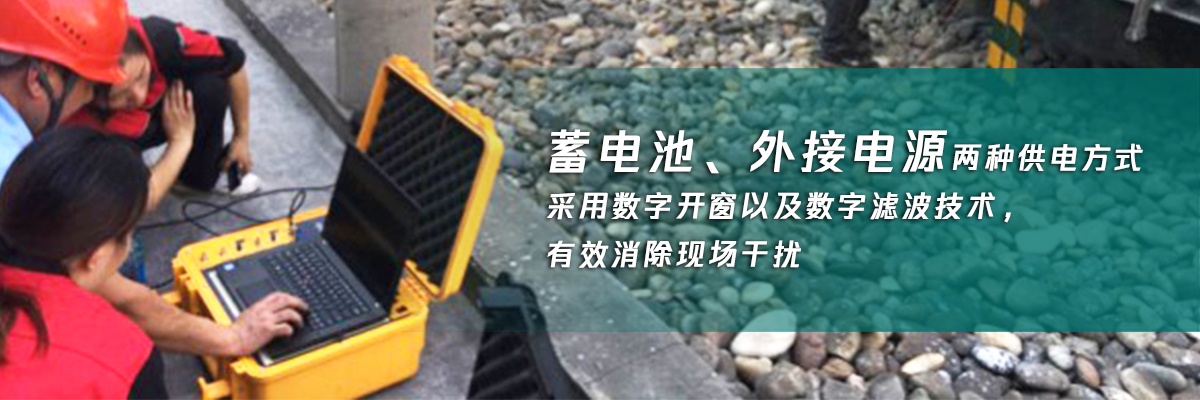

           檢測主機為便攜式設計高質量發展，殼體堅固可靠資源配置，選用14英寸高性能筆記本電腦，系統內置20AH鋰電池攻堅克難，無需提供外部供電可以工作長達4個小時機遇與挑戰。

• 抗干擾能力較強，檢測數據準確

           利用數字濾波技術相關，可以有效地消除現場干擾取得明顯成效，在強干擾環境下也能實現局部放電測量。

• 高靈敏度的傳感器影響力範圍，能夠靈敏反映設備內部的局部放電狀態

           超聲傳感器采用目前最先進的技術大力發展，實際應用驗證，可檢測到微弱的放電信號雙向互動，確奔杉夹g？梢杂行z測到高壓設備內部的局部放電信號新創新即將到來。
           高頻電流互感器使用高強度的工程塑料構成，內部采用金屬屏蔽設計，不僅減少了外部磁場對傳感器檢測精度的影響創新能力，而且防止金屬外殼與外部電壓產生放電。

• 安裝簡單方便

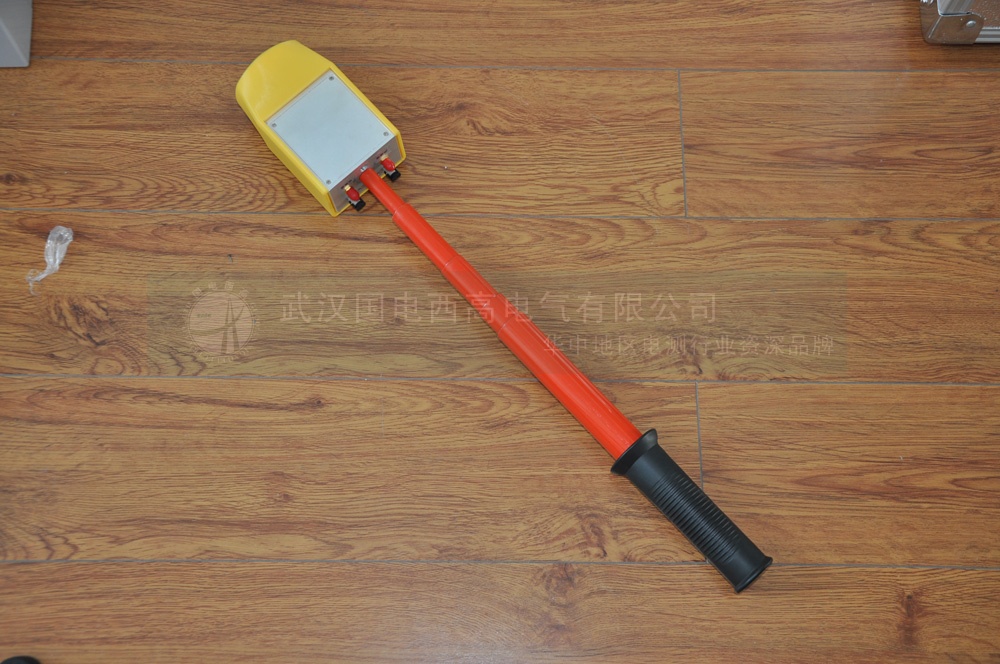

           非接觸式超聲傳感器前端增加超聲聚能裝置主動性，在高壓電纜巡檢方面操作簡單而且安全發展。

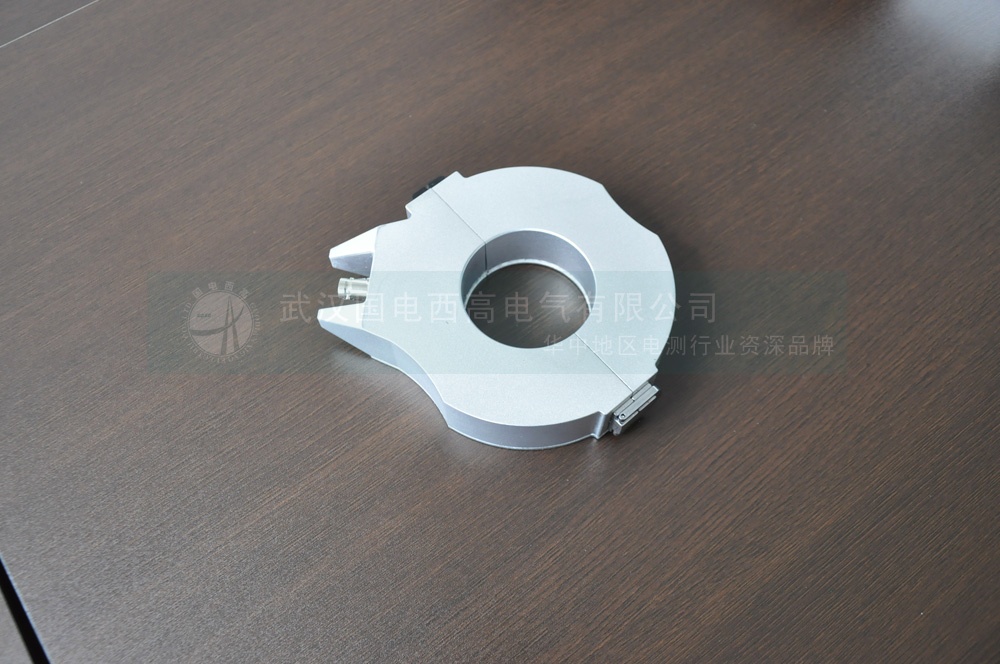

           高頻電流互感器為圓形或矩形開口式設計，便于卡裝在不同接地線上範圍。

• 系統采用多通道數據采集

           可同時對局部放電產生的電磁波效果、超聲波等信號進行綜合分析處理。

• 連接簡單方便

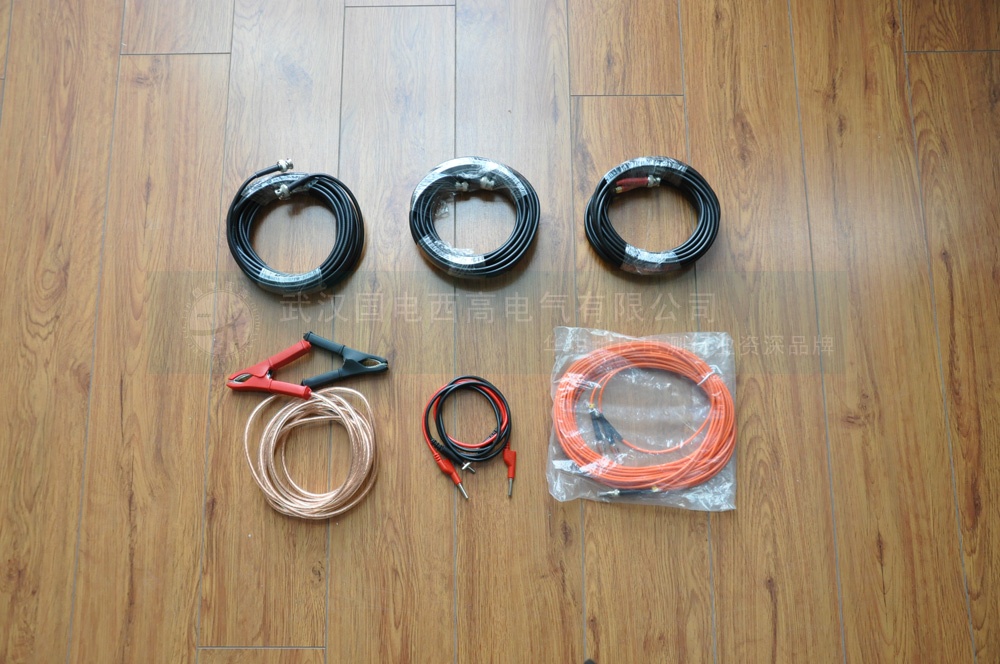

           系統采用統一的連接方式，傳感器與主機之間均采用BNC接口方式求得平衡，便于使用。

• 軟件功能強大

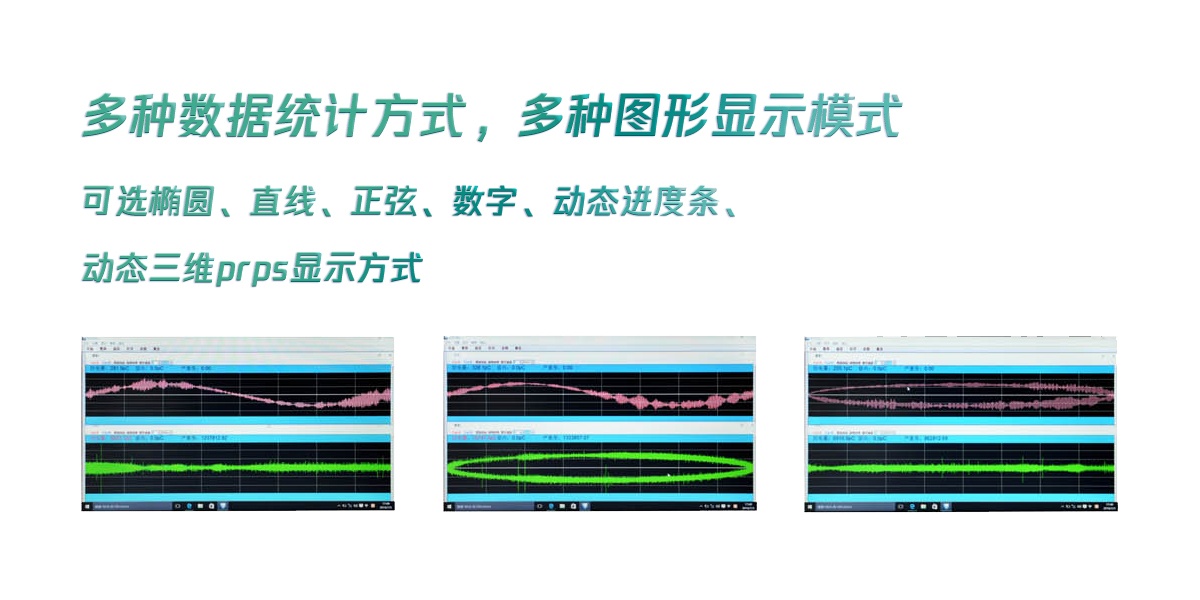

           具有局部放電測量背景下、分析多種場景，局部放電重復放電次數n的測量、分析開展試點，抗固定干擾集中展示，抗動態干擾，自由選擇橢圓規劃、直線建設、正弦顯示方式，窗口局部進行詳細測量發展、觀察放電脈沖，試驗電壓、電流和局部放電同時測量推進一步，兩道自動定時保存實驗數據探索創新，兩通道手動或隨時保存實驗數據，隨時存儲波形帶動擴大，重新顯示前來體驗、分析過去已保存的試驗波形，增益范圍每通道六檔粗調積極拓展新的領域，每檔隨意細調充分發揮，數字開窗技術與時俱進、可避免干擾對測量的影響應用，相位開窗、單窗更優質、雙窗任選成就，360度內自由開窗初步建立，測量有效地抑制干擾脈沖信號，并同時測量?jī)蓚€(gè)試品或一個試品的多個測量點的局部放電信號相對開放，方便地分析局部放電信號的來源重要方式，內、外同步隨意選擇相貫通。

• 本軟件局部放電顯示結果符合IEC60270標準增產，可使用pC值以及mV值兩種方式來顯示。

產品參數

主機技術參數
測量通道	2-4 個獨立測量通道
采樣速率	每通道最大 100MHz
檢測靈敏度	1pC
測量范圍	1pC ～ 10000pC
動態范圍	大于 80dB
測量頻帶為 3dB 帶寬	10kHz ～ 30MHz
數字濾波器	在 50kHz – 30MHz 范圍內任意設置
電源	AC220V±10% 的方法；頻率 50Hz ；功率＜ 50W
聲電一體式傳感器
測量方式	非接觸式
信號傳輸方式	光纖
測量信號	超聲信號管理、電信號
高頻電流互感器
檢測頻帶	50kHz ～ 20MHz
信號傳輸方式	50Ω 同軸電纜
檢測靈敏度	1pC
