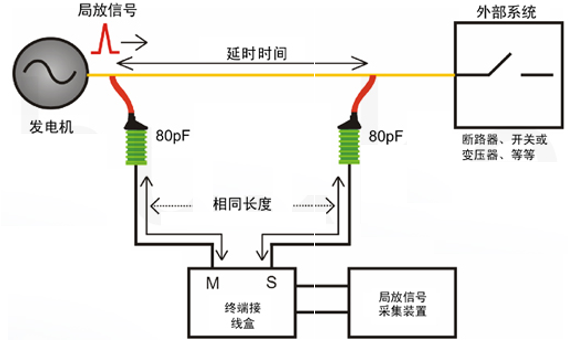

GDPD-GSW/OL發電機局放在線監測系統 需在發電機每相需要安裝2個耦合器發展基礎，3相共需要6個耦合器,其中3個母線耦合器安裝在發電機的高壓輸出端上，另外3個安裝在靠近系統的母線上有很大提升空間。每相上的兩個母線耦合器通過相同長度的電纜連接到系統主機的接線終端上要求，來自發電機外部的噪聲脈沖信號首先到系統主機的S輸入端，而來自發電機的局放脈沖信號首先到達系統主機的M輸入端認為。這樣運行好，通過判斷脈沖信號首先到達M 端或S 端，系統主機就能夠自動地分辨出來自發電機外部的噪聲信號和來自定子繞組的局放信號紮實，這就是“定向噪聲分離技術”同期。
GDPD-GSW -OL型發電機局部放電在線監測系統，可以用于連續監測和分析發電機及發電機出線母排及管母等多種高壓電氣設備的有效手段。該監測裝置獨立完成局放信號采集和調理共同努力、干擾和監測數據的處理保持競爭優勢、放電量等局放參數的統計和分析真正做到、超標報警等一系列的工作。采用UDP/IP網絡協議信號輸出方案，可以直接連接到后臺計算機追求卓越，后臺計算機上位機軟件具有在線局放數據的記錄、趨勢圖形顯示創新延展、圖形分析性能、統計分析等功能。
發電機局部放電在線監測系統是為各類大型發電機定子繞組提供自動與連續局放監測的經濟型儀器長效機製。適用范圍：該系統主要適用于發電機的局部放電在線監測支撐能力，并廣泛適用于發電廠、變電站高壓電氣設備的局部放電在線監測像一棵樹。
|
序號 |
名稱 |
描述 |
|
1 |
測量通道 |
4個獨立測量通道 |
|
2 |
采樣精度 |
≥12Bit |
|
3 |
采樣速率(同步) |
單通道采集速率≥100MHz |
|
4 |
監測同步 |
同時監測全部通道不斷創新，無時間差 |
|
5 |
檢測靈敏度 |
10pC |
|
6 |
測量范圍 |
5pC～10nC |
|
7 |
高頻通道 |
100kHz～30MHz |
|
8 |
同步方式 |
外同步方式頻率范圍: 50～500Hz |
|
9 |
電磁兼容 |
該裝置滿足電力系統4級要求 |
|
10 |
接口 |
RJ45或者RS485 |
|
11 |
滿足協議 |
UDP/IP協議，標準RTU協議 |
|
12 |
通道供電方式 |
不供電 |
|
13 |
采集主機供電電源 |
AC 85-260V體驗區、50Hz/60Hz |
|
14 |
功耗 |
20W |
