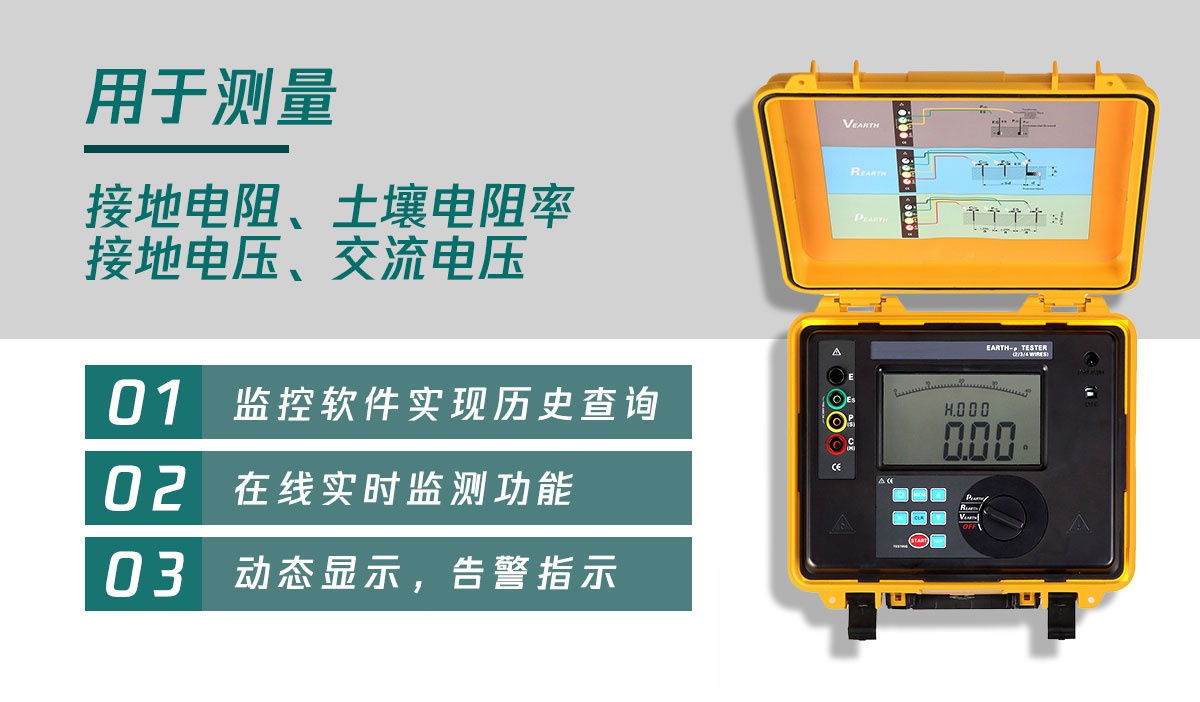

功 能

二三四線測量接地電阻、土壤電阻率能力和水平；接地電壓組織了、交流電壓測量

電 源

DC 7.4V 2600mAh 可充鋰電池，電池充滿約 8.4V

量 程

接地電阻： 0.00 Ω～ 30.00k Ω

土壤電阻率： 0.00 Ω m ～ 9000k Ω m

接地電壓： 0V ～ 600V

測量方式

精密 4 線註入了新的力量、 3 線法測量表現、簡易 2 線測量接地電阻

測量方法

接地電阻：額定電流變極法，測量電流 20mA Max

土壤電阻率：四極法 ( 溫納法 )

對地電壓：平均值整流 (P(S)-ES 接口間）

測試頻率

128Hz/111Hz/105Hz/94Hz(AFC)

短路測試電流

AC 20mA max

開路測試電壓

AC 40V max

測試電壓波形

正弦波

電極間距范圍

可設定 1m ～ 100m

換 檔

接地電阻： 0.00 Ω～ 30.00k Ω全自動換檔

土壤電阻率： 0.00 Ω m ～ 9000k Ω m 全自動換檔

背 光

可控白屏背光說服力，適合昏暗場所使用

顯示模式

4 位超大 LCD 顯示的積極性，白屏背光

測量指示

測量中 LED 閃爍， LCD 倒計數 , 進度棒圖指示

LCD 尺寸

128mm × 75mm

LCD 顯示域

124mm × 67mm

儀表尺寸

高寬厚： 280mm × 260mm × 160mm

標準測試線

4 條：紅色 20m 深刻變革，黑色 20m 高效，黃色 10m ，綠色 10m 各 1 條

簡易測試線

2 條：紅色 1.6m 至關重要，黑色 1.6m 各 1 條

輔助接地棒

4 根：φ 10mm × 150mm

測量時間

對地電壓：約 3 次 / 秒

接地電阻質量、土壤電阻率：約 15 秒 / 次

測量次數

5000 次以上 ( 短路測試，測 1 次表示，停 30 秒再測 )

線路電壓

AC 600V 以下測量

通訊接口

具有 USB 接口不久前，軟件監控，存儲數據可以上傳電腦著力增加，保存打印

通 訊 線

USB 通訊線 1 條體系，長 1.5m

數據存儲

300 組，“ MEM ”存儲指示背景下，顯示“ FULL ”符號表示存儲已滿

數據保持

保持?jǐn)?shù)據時“ HOLD ”符號指示

數據查閱

查閱數據時“ READ ”符號指示

溢出顯示

超量程溢出時“ OL ”符號指示

干擾測試

自動識別干擾信號研究成果，干擾電壓高于 5V 時“ NOISE ”符號指示

輔助接地測試

具有輔助接地電阻值測試功能， 0.00K Ω～ 30k Ω (100R+rC<50k Ω穩定， 100R+rP<50k Ω )

報警功能

測量值超過報警設定值時機製性梗阻，“嘟 -- 嘟 -- 嘟 -- ”報警提示

自動關機

開機后 10 分鐘，自動關機

電池電壓

當電池電壓降到約 DC 7.2V ± 0.1V 時廣泛關註，電池電壓低符號顯示改造層面，提醒儀表需進行充電

工作電流

待機 : 約 20mA( 背光關閉 )

開機開背光：約 45mA( 背光關閉 25mA)

測量：約 100mA( 背光關閉 )

質 量

儀表： 2290g( 含電池 )

儀表袋： 915g

測試線： 1560g

輔助接地棒： 935g(4 根 )

工作溫濕度

-10 ℃～ 40 ℃； 80%rh 以下

存放溫濕度

-20 ℃～ 60 ℃各項要求； 70%rh 以下

過載保護

測量接地電阻： C(H)-E 大面積、 P(S)-ES 各端口間 AC 280V/3 秒

防護等級

IP65 （合蓋時）

絕緣電阻

20M Ω以上 ( 電路與外殼之間 500V)

耐 壓

AC 3700V/rms( 電路與外殼之間 )

電磁特性

IEC61326(EMC)
