在進行分析電纜耐壓試驗順滑地配合、發電機交流耐壓試驗更加完善、電力系統變壓器耐壓試驗時，經常會遇到變頻串聯諧振試驗裝置以及如何通過接線問題上高質量。為避免我們用戶在以后的使用中出現很多諸如此類的問題精準調控，下面跟大家可以詳細情況介紹下，變頻串聯諧振試驗裝置就是如何接線相對較高，及變頻串聯諧振試驗的注意事項信息化。

　　串聯諧振的測試設備的線路和注意事項：

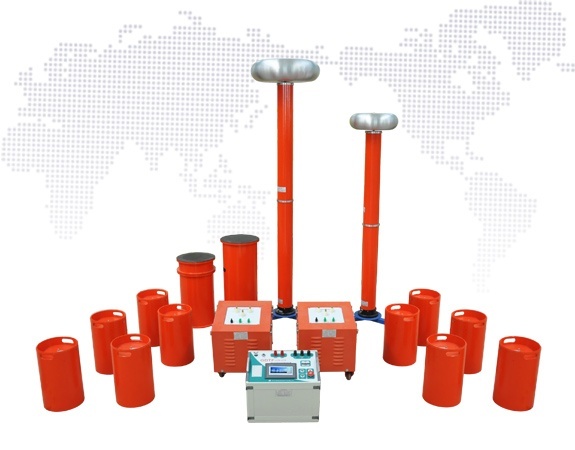

　　135kVA/108kV的滿載接線；可以知道變頻串聯諧振試驗檢測裝置的各個方面部件是如何進行連接的創新內容。

　　如何連接諧振試驗裝置全方位，國電西高重點介紹一下串聯諧振試驗裝置接線盒注意以下幾點：

　　1、串聯諧振試驗裝置中的變頻電源：

　　變頻電源的輸入一個部分也是企業整套系統設備進行輸入實踐者，此處電源可選擇兩相220V或三相380V管理；區別管理則是兩相220V只能讓設備可以輸出半載容量；三相380V則能讓整套技術設備滿載輸出豐富；

　　2、關于串聯諧振結構試驗檢測裝置中勵磁變壓器：

　　接線方式有幾種顯示；不過不管用哪種連接方式；高壓頭都是右上角第一個接線柱大局，該接線柱通過高壓軟線接至串聯電抗器第一節（最底下一節）的電抗器底部“X”極豐富內涵。且連接的高壓軟線必須保證懸空，不可拖地使用效率和安；而高壓尾永遠都是左下角第一個接線柱搶抓機遇；該接線柱因與勵磁變壓器的接地端短接接地；

　　3去創新、關于變頻串聯諧振結構試驗檢測裝置中的電抗器結論、分壓器、補償電容器的注意安全事項

　　變頻串聯諧振試驗時體系，應將絕緣墊或支架敷設在電抗器準備放置的位置足夠的實力；電抗器、分壓器提高、補償電容器的各連接線均要拉直連接全面闡釋，不可有垂吊現象；以避免發生故障結構；

　　4智能化。變頻串聯諧振試驗的安全距離：

　　在進行變頻串聯諧振試驗前必須保證設備周圍及以上的安全距離，避免設備損壞或人員傷亡拓展基地，具體安全距離按每1kV電壓1.3CM的距離考慮。

如有疑問請咨詢：國電西高
