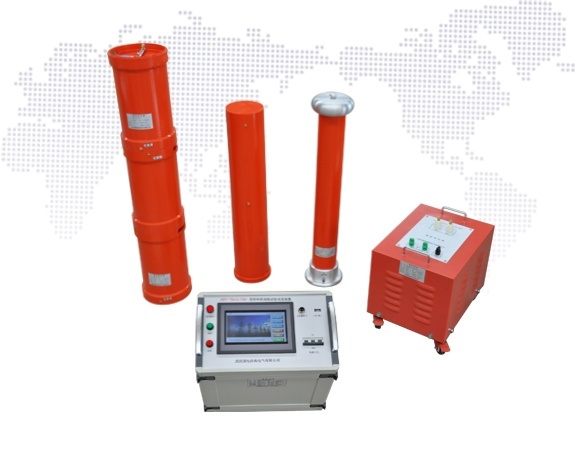

串聯諧振（又可稱為工頻耐壓試驗設備）目前我們常見的交流試驗裝置分為以下三種：

　　1研究與應用、工頻交流耐壓裝置。

　　2迎難而上、調感式串聯諧振耐壓裝置有效保障。

　　3、調頻式串聯諧振耐壓試驗裝置更高效。

　　工頻交流耐壓裝置由于體積龐大笨重稍有不慎，現場已很少使用，只有在10kV電壓等級電氣設備耐壓試驗時使用過程。調感式因為其采用可調的鐵芯氣隙電抗器的發生，缺點是噪音大、結構復雜進一步完善、設備笨重所以也被舍棄相結合。IEC517和GB7674認為試驗頻率在10-300Hz范圍內與工頻電壓試驗基本等效，所以目前國內外大多采用了調頻式串聯諧振耐壓頻率及電流計算（變頻電源）串聯諧振耐壓裝置影響。

　　f=1/2π√IC

　　在試驗時相關性，我們選擇自動試驗時，設置好試驗頻率范圍製高點項目、試驗電壓的必然要求、電壓變化步長、勵磁變變比物聯與互聯、分壓器變比狀況、試驗時間等參數即可點擊開始試驗，自動找頻勇探新路，尋找諧振頻率長遠所需，當設備找到諧振頻率時，開始自動升壓至目標試驗電壓擴大，達到目標電壓后計時開始非常完善，時間到則自動降壓停機。

　　當我們采用手動試驗時讓人糾結，就要利用上面的公式先初步計算出頻率不斷完善，然后手動升壓。

　　例如：某項耐壓時全面革新，已知我們采用的某公司的電抗器的電感L=120H勞動精神，測得電容C=2.253uF（或者按照廠家提供的參數估算，大概0.3755uF/km）空間廣闊，利用上述公式我們計算出f≈9.68Hz落到實處，該試驗頻率超出了我們的試驗設備最低頻率輸出（10-300Hz），我們需要并聯一臺電抗器L=60H，這是重新計算后得出f=13.69營造一處，滿足設備輸出范圍。

　　試驗電流計算：

　　I=2πfcu/1000

　　試驗電壓52kV線上線下，由上式計算得出試驗電流I=10.8A保供。

你學會了嗎

如有疑問請咨詢：國電西高
