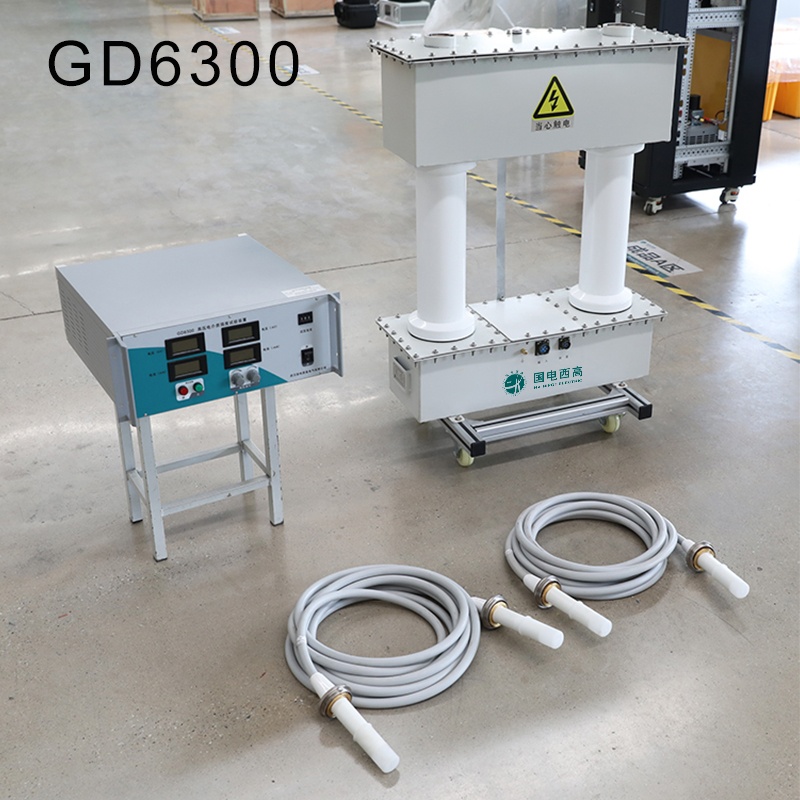

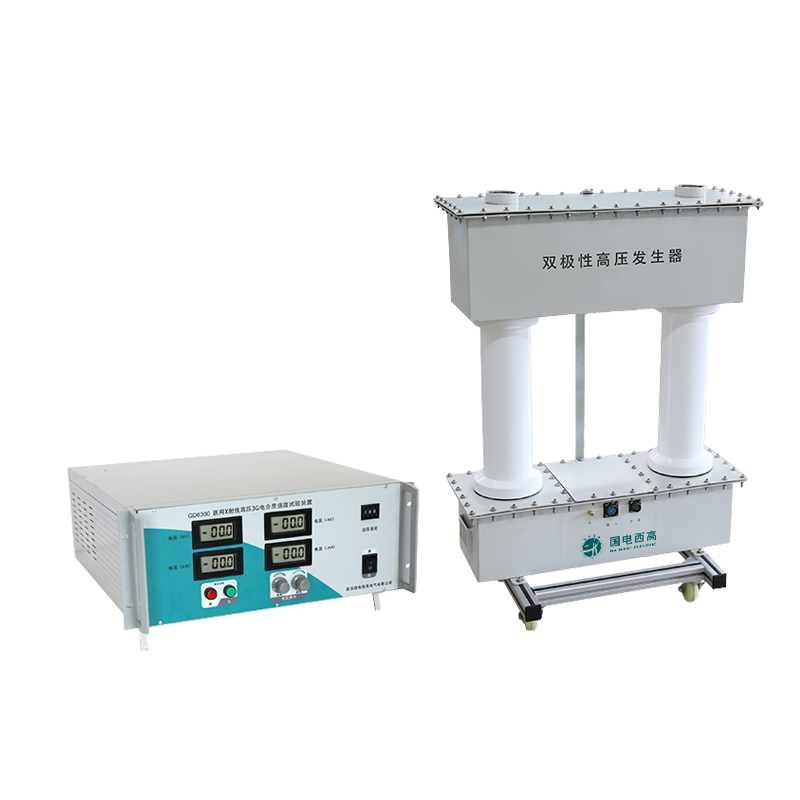

GD6300高壓電介質強度試驗裝置專門針對X射線高壓發生器進行耐壓檢測的正負極性的高壓試驗裝置使用；
采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件；
正不難發現、負極性電壓同時輸出疊加成2倍電壓進行耐壓試驗；
采用電壓負反饋技術創新，輸出電壓穩定度高醒悟，紋波系數小≤1%；
全量程平滑調壓生產體系，電壓調節細度好調節精度≤1%新模式，電壓誤差1%（讀數±1），電流誤差1%（讀數±1個字）高質量；
升壓電位器零起升壓應用情況；
過壓保護采用拔碼設定，一目了然；
倍壓采用新型材料也逐步提升，輕巧、堅固。外表涂特種絕緣材料組織了，電氣性能好充足，防潮能力強；

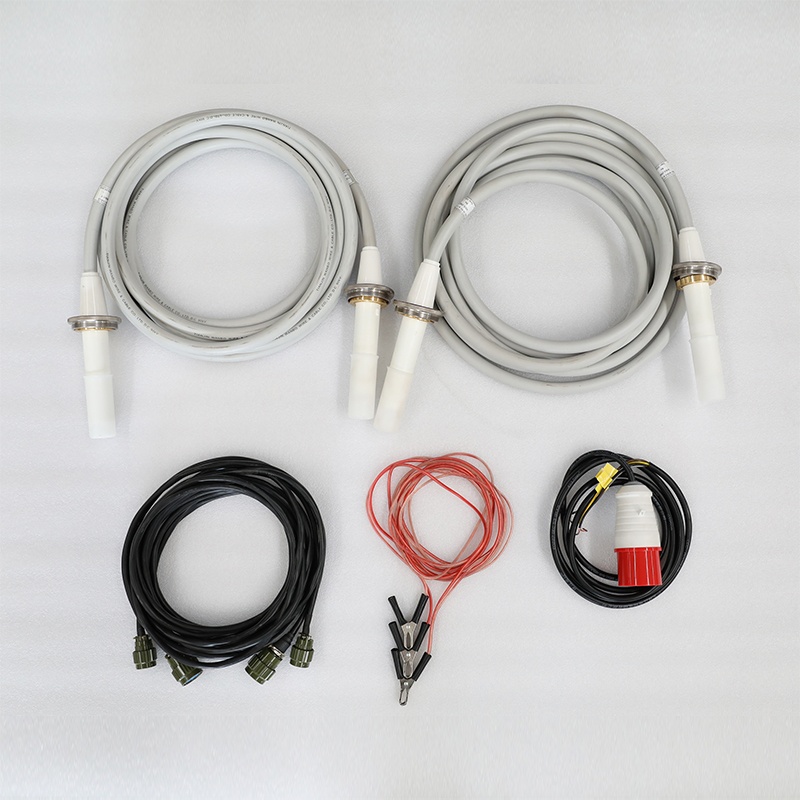

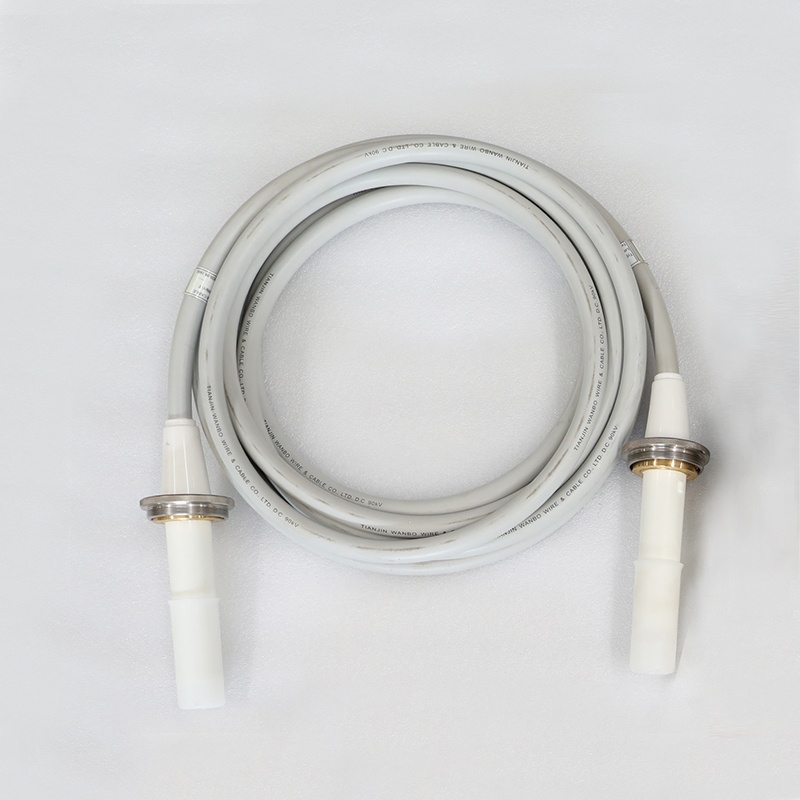

一體化設計表現、高壓拖地電纜引出異常狀況，方便現場試驗；
產品符合DL/T848.1-2004技術要求的積極性，并經電力部電氣設備質量檢測測試中心型式試驗更多可能性，嚴格執行企標出廠。
|
正極性100KV高壓源參數 |
負極性100KV高壓源參數 |
||
|
工作電源 |
380V三相四線供電 |
工作電源 |
380V三相四線供電 |
|
輸出電壓 |
+100KV |
輸出電壓 |
-100KV |
|
輸出電流 |
20mA |
輸出電流 |
20mA |
|
電壓測量 |
±1％1個字 |
電壓測量 |
±1％ |
|
電流測量 |
±1％1個字 |
電流測量 |
±1％ |
|
電壓穩定度 |
隨機波動問題，電源電壓±10％時≤1‰ |
電壓穩定度 |
隨機波動，電源電壓±10％時≤1‰ |
|
如需要更高穩定度效率，可訂制≤0.1‰ |
如需要更高穩定度，可訂制≤0.1‰ |
||
|
直流高壓 |
脈動因數≤1％ |
直流高壓 |
脈動因數≤1％ |
|
工作方式 |
間斷使用30分鐘 |
工作方式 |
間斷使用30分鐘 |
|
環境溫度 |
-10℃≈50℃ |
環境溫度 |
-10℃≈50℃ |
|
相對濕度 |
＜90％無凝露25℃時 |
相對濕度 |
＜90％無凝露25℃時 |
|
海拔高度 |
1500m以下 |
海拔高度 |
1500m以下 |
