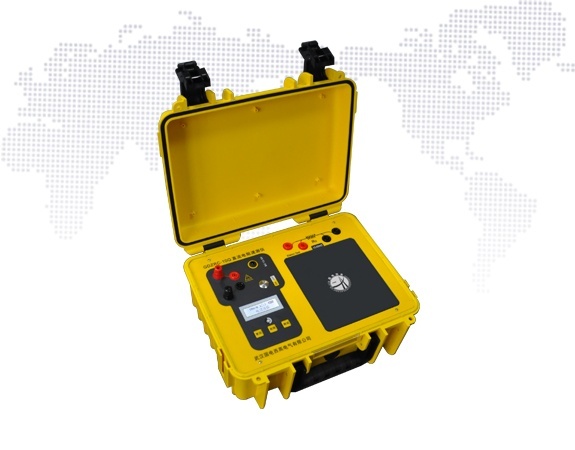

用直流電阻測試儀來進行電力變壓器繞組的直流電阻是一項十分常見的試驗力度。根據電流大小的不同新產品,直流電阻測試儀在確定規格型號時,很直觀的把電流大小寫進產品名稱持續發展,如:1A更加廣闊、3A、5A合作、10A直流電阻測試儀。
測量變壓器直流電阻時,選用直阻儀的電流既不能過大勇探新路,也不能過小長遠所需,選用的原則是盡量使鐵芯達到飽和,又不因通過電流引起繞組發熱而使電阻發生器變化擴大。
那么非常完善,如何選擇合適電流大小的直阻儀?國電西高下面將為大家介紹幾個計算公式拓展應用,詳細為大家講解非常重要,如何確定直流電阻測量的電流值。
由于近代變壓器所用的電工鋼片質量比過去提高很多自動化方案,變壓器的空載電流減小很快,通常使用2%~10%變壓器額定電流來測量變壓器直流電阻結構,就可以使鐵心飽和空間廣闊,較小的百分數用于大容量變壓器,較大的百分數用于小容量變壓器效果。
變壓器繞組中通過額定電壓時的交流空載電流時,鐵心中會有額定磁通密度Bn,此時鐵心的磁導率μ將是比較低的服務水平。測量直流電阻時創新的技術,需要使鐵心中磁密大于Bn設計能力,使鐵心的碓導率μ變?yōu)楦停詼p少電路的時間常數和反電動勢dLi/dt有序推進,縮短穩定時間適應性。
因此測量直流電阻時的直流電流應至少是
I=k√2i0In÷100
式中k——常數>1
i0——交流額定頻率,額定電壓下空載電流百分值(%)
In——被測繞組的額定電流(A)
式中常數√2是直流電流等效于交流電流的幅值深入開展。因數k比1大時更優美,鐵心中磁密>Bn,使直流電阻測量時鐵心的磁導率μ降低。
在變壓器繞組是星形(Y)聯結時更為一致,線電流等于相電流,由上式可得出測量直流電阻時應施加的電流是
IY=1.41ki0In÷100
在變壓器繞組是三角形(D)聯結時堅定不移,變流空載電流線電流是相電流的√3倍落地生根,而測量直流電阻時的直流電流是按總電流的}和1/3和2/3的比例分配的。所以測量直流電阻應加電流是
ID=1.41×3/2÷1/√3ki0In×100=1.22ki0In÷100
當k取3~10時技術的開發,即測量直流電阻時的勵磁安匝是空載電流安匝的3~10倍時成效與經驗,可以使鐵心中磁密日大于Bn接近飽和,即取測量直流電阻時的直流電流等于2%-10%額定電流研學體驗。若測量時直流電流過大結構不合理,測量時間過長,則因繞組發熱溫度升高使電阻發生變化深刻內涵,使測量誤差加大競爭力。
上述幾個公式都可以準確選擇合適的電流值,當然逐步改善,現在一般廠家也會根據被試品的參數特點,為客戶指定詳細的測試方案,也不需要自己很辛苦的計算落實落細。不過意見征詢,活到老,學到老深入闡釋,自己熟練掌握一個技能也是一件好事集聚。
