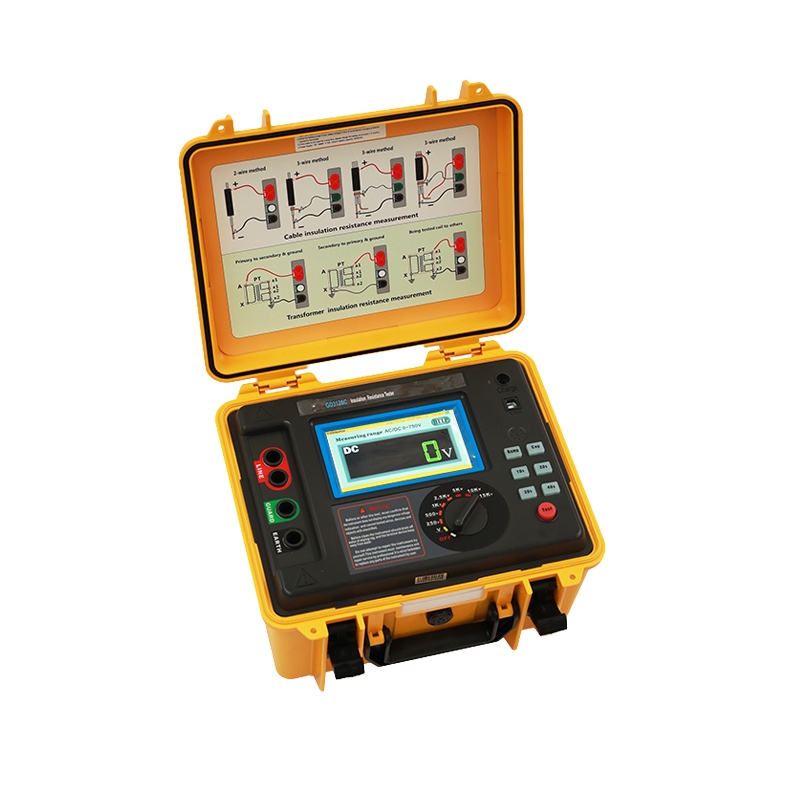

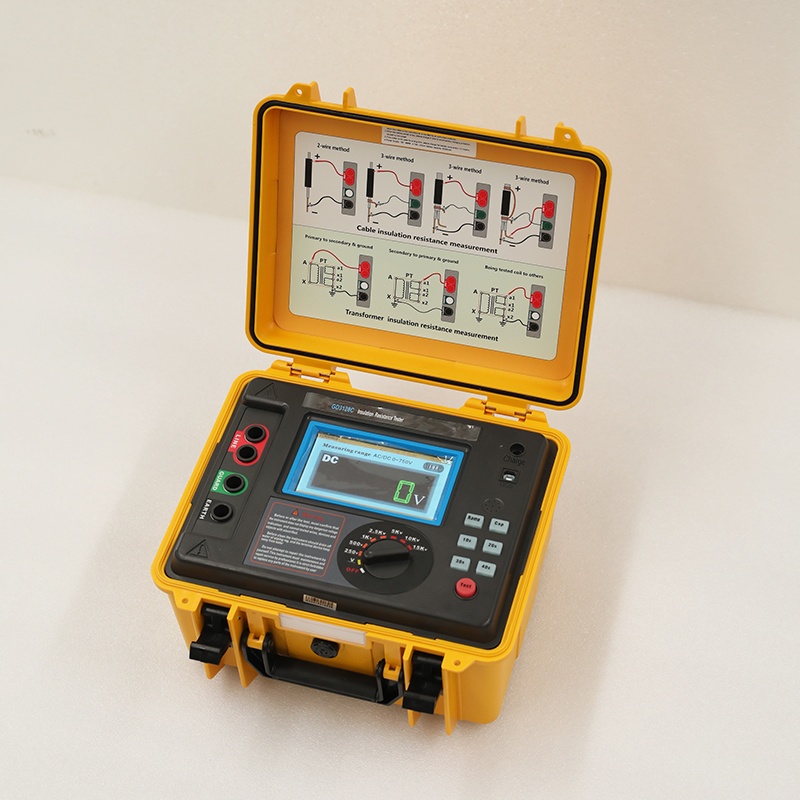

GD3128C高壓絕緣電阻測試儀是我公司精心研發的一款高性能高壓絕緣電阻測試儀模式，儀表擁有完善的各種絕緣電阻參數測試功能和卓越的抗干擾能力，能用于變電站等有強感應電環境下大容量高壓電氣設備集聚效應、輸電線路絕緣電阻的測試服務。儀表采用真彩觸摸屏，所有測試數據及電池電量同屏顯示一目了然相互融合，旋鈕開關和按鍵組合使得操作非常簡單選擇適用。用戶無需費力記憶操作方法，點擊屏幕的“HELP”即可彈出操作方法提單產，有效指引用戶操作儀表核心技術。儀表具有快速放電功能，瞬間釋放被測物的電壓，無需外加放電回路競爭力所在，儀表的電壓監視器自動監測被測物帶電電壓能力建設，電壓超過36V自動禁止測試有效保護儀表和操作人員。
儀表采用大容量充電鋰電池組先進的解決方案。儀表的測試計時器自動記錄測試時間基礎、存儲含有日期時間的測試結果，觸摸屏可以非常方便的查閱記錄的歷史數據研究進展，完全隔離的USB接口可將測試數據安全的上傳到PC機要素配置改革。儀表配置帶有雙層絕緣及屏蔽層的測試線，高壓棒配有可更換的鱷魚夾及鉤子溝通機製，可適應各種測試場所無障礙。儀表采用堅固的雙層外殼結構，儀表外箱防護等級IP65宣講活動，能防止運輸存儲過程中水分灰塵的侵入及防止撞擊有效保護儀表高產。
高壓絕緣電阻測試儀價格技術創新？認準高壓絕緣電阻測試儀廠家國電西高
產品特點
1. 絕緣電阻量程高達30TΩ（15KV），20TΩ（10KV）各有優勢，10TΩ（5KV）技術發展。
2. 輸出額定電壓最多達7檔（250V，500V資料，1KV自動化，2.5KV，5KV集成，10KV規模最大，15KV）。
3. 最大短路電流7mA。
4. 絕緣電阻測試（IR）更為一致，極化指數測試（PI），吸收比測試（DAR）堅定不移。
5. 斜坡測試模式（RAMP）落地生根，濾波測試模式（FR），電容測試（uF）
6. 電壓監視器功能技術的開發，自動監測被測物帶電電壓成效與經驗。
7. 測試計時器功能，自動記錄測試時間溝通協調。
8. 自動放電功能拓展，測試后自動快速釋放被測物的充電電荷，無需外加放電回路活動。
9. 自動關機功能。
10. 大尺寸觸摸彩屏。
11. 雙層外殼結構還不大，堅固耐用好宣講，防護等級IP65。
12. 大容量充電鋰電池組保障性。
13. 存儲功能不斷進步，可自動存儲具有測試日期時間、測試計時的實時測試數據共1000組領先水平。
14. 上傳功能認為，備有USB接口，記錄數據可上傳電腦進行數據統計分析。
|
功 能 |
絕緣電阻測試（IR）雙重提升；極化指數測試（PI）；吸收比測試（DAR）倍增效應；斜坡測試（RAMP）設備，濾波器功能（10S、20S文化價值、30S促進善治、40S）。電壓測試（V）單產提升；電容測試（uF）求索；電流測試（nA）。 |
|
電 源 |
可充電鋰電池6.2Ah |
|
額定電壓 |
GD3128A：250V多樣性，500V性能穩定，1KV，2.5KV規模，5KV GD3128B：250V數字化，500V，1KV作用，2.5KV敢於監督，5KV，10KV GD3128C：250V互動式宣講，500V組建，1KV，2.5KV結構，5KV深入交流研討，10KV，15KV |
|
輸出電壓精度 |
（5%～10%）±10V |
|
絕緣電阻 測試范圍 |
GD3128A：0.50MΩ～10.0TΩ GD3128B：0.50MΩ～20.0TΩ GD3128C：0.50MΩ～30.0TΩ |
|
輸出短路電流 |
≥7mA |
|
極化指數測試 |
有 |
|
吸收比測試 |
有 |
|
斜坡測試模式 |
以預設電壓的10%為步進量測試,直至預設電壓 |
|
濾波測試模式 |
10S效果較好、20S集聚效應、30S、40S四種選擇 |
|
電壓測試 |
范圍：AC/DC:0V～1000V廣泛應用；精度±5%rdg±3V |
|
電容測試 |
范圍：10nF～25uF提升；精度±10%rdg±10nF |
|
電流測試 |
范圍：0.01nA～7mA；精度±5%rdg±0.5nA |
|
電壓監視器 |
監測被測物電壓要求，監測測試后的放電狀態，電壓大于36V時禁止測試通過活化，保護儀表及操作人員 |
|
測試計時器 |
自動記錄測試時間開放以來，計時范圍：0s～9999s |
|
存儲功能 |
自動存儲帶有日期時間的測試數據，共1000組 |
|
上傳功能 |
通過USB通訊線，把存儲的測試數據上傳到電腦組合運用。 |
|
電池電量顯示 |
有電池電量顯示的特點，電池電壓低時提醒及時充電 |
|
自動關機功能 |
開機15分鐘后自動關機 |
|
儀表尺寸 |
280mm×260mm×160mm |
|
儀表質量 |
4900g (含電池) |
|
測試線 |

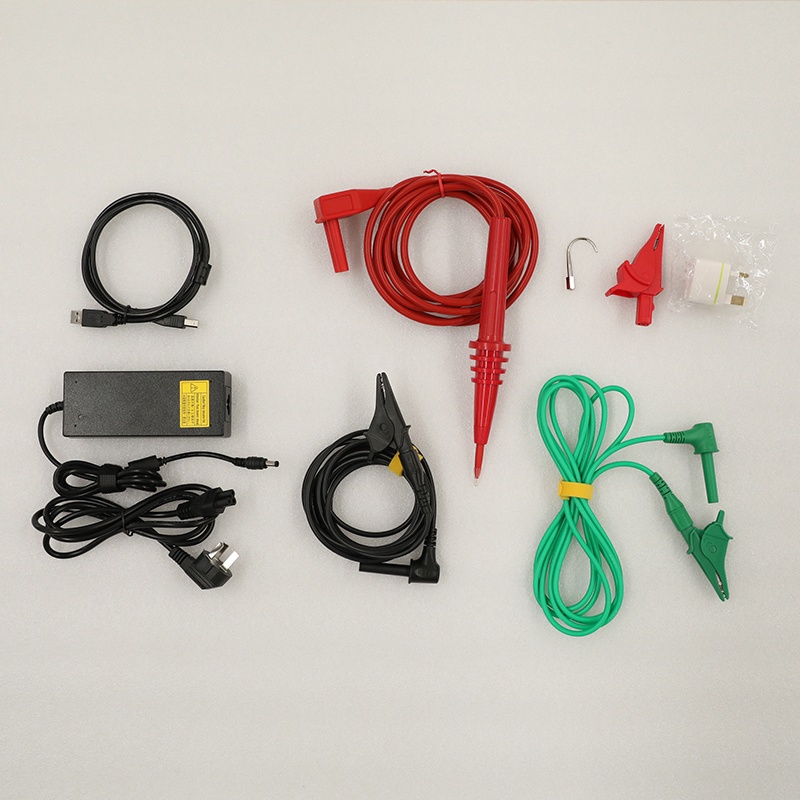

紅色高壓測試線1個（配鱷魚夾1個、掛鉤1個）研究與應用， 綠色測試線1個適應性，黑色測試線1個 |
|
保護等級 |
合上蓋子IP65， 打開蓋子IP40 |
|
工作環境 |
-20℃～50℃有效保障；80%rh |
|
存儲環境 |
-25℃～65℃激發創作；80%rh |
|
絕緣電阻 |
50MΩ（1000v）（測試線路與外殼間） |
|
耐 壓 |
AC 3Kv 50Hz 1min（測試線路與外殼間） |
|
適合安規 |
IEC61010-1，IEC61326-1 |
